Teknik Membubut Material Tanpa Chuck pada Mesin Bubut

Tidak semua benda kerja cocok dicekam langsung menggunakan chuck. Pada poros yang panjang dan ramping, misalnya, tekanan pencekaman bisa membuat benda kerja tidak stabil atau bahkan melendut saat terkena gaya potong.

Di sinilah teknik membubut tanpa chuck menjadi pilihan. Benda kerja dapat ditopang menggunakan senter, tailstock, serta penyangga tambahan sesuai kebutuhan. Namun, ada satu hal penting: benda kerja tetap harus memiliki sistem penahan dan penggerak yang sesuai, bukan sekadar diletakkan di antara dua senter lalu diputar.

Apa yang Dimaksud Membubut Material Tanpa Dicekam Chuck?

Membubut material tanpa dicekam chuck adalah proses pembubutan yang menggunakan metode penyanggaan atau perlengkapan alternatif sebagai pengganti pencekaman langsung pada chuck. Salah satu metode yang umum digunakan ialah pembubutan antara dua senter (between centers).

Perbedaan Pencekaman Chuck dan Penyanggaan dengan Senter

Chuck menjepit benda kerja melalui rahang, sedangkan senter menopang benda kerja pada lubang senter yang sudah dibuat di kedua ujungnya. Pada metode antara dua senter, benda kerja biasanya digerakkan melalui pembawa bubut (lathe dog) dan pelat pembawa (drive plate). Jadi, senter berfungsi menopang, bukan otomatis menjadi penggerak benda kerja.

Jenis Material yang Memerlukan Metode Penyanggaan Khusus

Metode ini cocok untuk poros panjang, batang ramping, dan benda kerja yang perlu dijaga kesenterannya sepanjang proses. Material yang mudah melendut memerlukan perhatian ekstra karena gaya potong dapat memicu defleksi. Pemilihan metode tetap bergantung pada ukuran, kekakuan, bentuk ujung, dan kebutuhan pengerjaan.

Alat Bantu untuk Membubut Material Tanpa Chuck

Keberhasilan proses pembubutan benda kerja tanpa chuck bergantung pada kombinasi penyangga dan sistem penggerak yang tepat. Setiap alat memiliki fungsi berbeda, sehingga tidak bisa saling menggantikan begitu saja.

Fungsi Senter Putar dan Senter Mati

Senter putar (live center) memiliki ujung yang menopang benda kerja sekaligus berputar melalui bantalan. Fungsi senter putar pada mesin bubut adalah menopang ujung benda kerja dengan mengurangi gesekan relatif antara ujung senter dan benda kerja.

Sementara itu, senter mati (dead center) tidak berputar bebas pada bantalan. Kontak dengan benda kerja menghasilkan gesekan sehingga pelumasan dan kondisi permukaan kontak perlu diperhatikan, sesuai jenis pemasangannya.

Pada pembubutan menggunakan senter, lubang senter di kedua ujung benda kerja harus sesuai dengan bentuk senter. Untuk metode antara dua senter, gunakan pula perangkat penggerak yang dirancang untuk meneruskan torsi.

Fungsi Tailstock, Steady Rest, dan Follower Rest

Tailstock menopang ujung benda kerja menggunakan senter dan dapat digeser sepanjang alas mesin untuk menyesuaikan panjang benda kerja. Penggunaan tailstock pada mesin bubut perlu disertai penyelarasan yang benar agar benda kerja tidak menyimpang dari sumbu putar.

Adapun steady rest mesin bubut dipasang pada alas mesin untuk menopang benda kerja di posisi tertentu. Follower rest berbeda: alat ini mengikuti pergerakan eretan dan menopang benda kerja dekat area pemotongan. Keduanya membantu mengurangi getaran serta defleksi, terutama pada poros ramping.

Baca juga :
– Steady Rest Mesin Bubut
– Follow Rest pada Mesin Bubut

Cara Membubut Material Tanpa Dicekam Chuck

Cara membubut material tanpa dicekam harus mengikuti prosedur pemasangan yang sesuai dengan metode yang dipilih. Jangan menyalakan mesin sebelum sistem penyangga dan penggeraknya benar-benar siap.

Artikel Lainnya : Fungsi Cekam di mesin bubut

Periksa Bentuk, Panjang, dan Kondisi Benda Kerja

1. Periksa panjang, diameter, kelurusan, serta kondisi permukaan benda kerja.
2. Pastikan ujung benda kerja memungkinkan pembuatan lubang senter jika metode antara dua senter akan digunakan.
3. Tentukan apakah benda kerja memerlukan tailstock, steady rest, atau follower rest.
4. Periksa batas kemampuan mesin dan perlengkapan sebelum pemasangan.

Pasang Benda Kerja pada Sistem Penyangga yang Sesuai

Buat lubang senter yang sesuai pada kedua ujung benda kerja. Pasang senter pada spindle dan tailstock, lalu gunakan lathe dog serta drive plate yang sesuai untuk meneruskan putaran. Pastikan penguncian dan penahan torsi terpasang benar.

Jika memakai steady rest, atur titik kontaknya agar menopang benda kerja tanpa menekan berlebihan. Untuk poros yang memerlukan dukungan dekat pahat, gunakan follower rest yang sesuai dan pastikan gerakannya tidak terhalang.

Atur Pahat, Putaran Spindel, dan Pemakanan

Atur posisi pahat setinggi sumbu benda kerja dan pastikan pahat terpasang kuat. Pilih kecepatan spindel serta laju pemakanan berdasarkan material, diameter, jenis pahat, dan rekomendasi pemesinan. Mulailah dengan parameter konservatif ketika kestabilan benda kerja belum teruji.

Lakukan Pemotongan Bertahap dan Periksa Hasilnya

Lakukan pemotongan awal secara ringan. Amati getaran, suara, dan kondisi permukaan. Jika benda kerja melendut atau bergetar, hentikan mesin sebelum mengatur ulang penyangga atau parameter pemotongan. Ukur diameter dan periksa kesenteran setelah spindle berhenti sepenuhnya.

Kapan Teknik Pembubutan Tanpa Chuck Digunakan?

Teknik ini dipilih ketika pencekaman langsung kurang sesuai dengan bentuk benda kerja atau kebutuhan presisi. Namun, metode alternatif harus tetap mampu menahan benda kerja dan meneruskan gaya pemotongan dengan aman.

Membubut Poros Panjang atau Ramping

Cara membubut poros panjang sering melibatkan metode antara dua senter karena benda kerja dapat ditopang pada kedua ujungnya. Jika bagian tengah rentan melendut, tambahkan steady rest atau follower rest sesuai lokasi dan kebutuhan dukungan.

Kondisi yang Membutuhkan Metode Pencekaman Alternatif

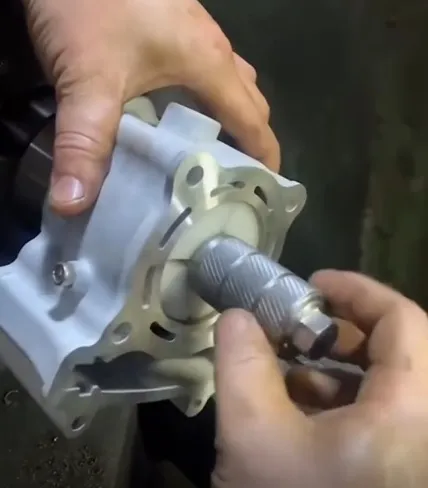

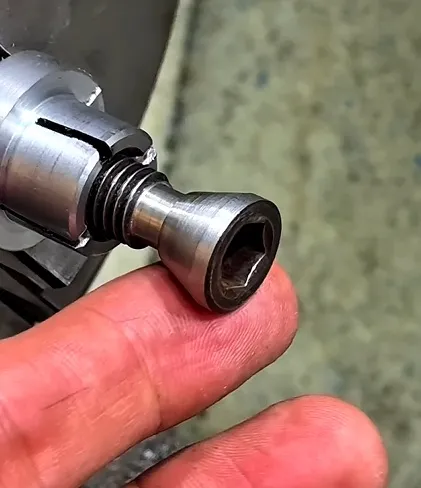

Metode alternatif juga berguna ketika permukaan benda kerja perlu dijaga dari bekas rahang chuck atau ketika beberapa tahap pemesinan membutuhkan kesenteran yang konsisten. Pilihannya dapat berupa pembubutan antara senter, mandrel, atau fixture khusus. Setiap metode harus dirancang sesuai bentuk benda kerja dan kebutuhan penggeraknya.

Baca Juga : Pengertian Mandrel Bubut

Masalah yang Sering Terjadi saat Membubut Tanpa Chuck

Kesalahan dalam penyanggaan dapat memengaruhi kualitas permukaan, ukuran, dan keselamatan proses.

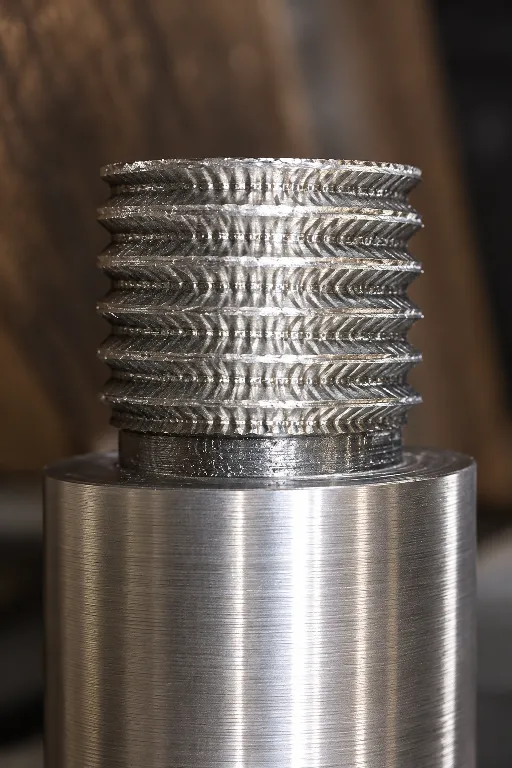

Getaran dan Defleksi pada Benda Kerja

Poros yang terlalu panjang tanpa dukungan memadai dapat bergetar atau melendut saat terkena gaya potong. Periksa kekencangan pemasangan, posisi steady rest, kondisi senter, serta ketepatan parameter pemotongan. Jangan mengatasi getaran hanya dengan menaikkan tekanan penyangga secara berlebihan.

Hasil Pembubutan Tidak Presisi

Diameter yang tidak konsisten atau permukaan bergelombang bisa disebabkan oleh senter yang tidak segaris, benda kerja melendut, pahat tumpul, atau pemasangan yang kurang kokoh. Hentikan mesin, periksa penyebabnya, lalu lakukan penyetelan sebelum melanjutkan pemotongan.

Tips Keselamatan saat Membubut Material Tanpa Dicekam

Metode tanpa chuck tetap memiliki risiko jika benda kerja tidak tertahan atau sistem penggeraknya tidak terpasang benar. Pemeriksaan sebelum mesin berjalan tidak boleh dilewatkan.

Pastikan Benda Kerja Ditahan dengan Aman

Periksa senter, tailstock, pembawa bubut, pelat pembawa, dan penyangga tambahan sesuai metode yang digunakan. Pastikan semua komponen terpasang dengan benar dan tidak saling bertabrakan. Lepaskan kunci atau alat penyetel sebelum mesin dinyalakan.

Periksa Penyangga dan Hindari Pengukuran saat Spindel Berputar

Pastikan steady rest dan follower rest tidak menghambat gerakan mesin. Gunakan pelindung mata dan hindari pakaian longgar atau aksesori yang dapat tersangkut. Jangan mengukur, menyentuh, atau menyetel benda kerja ketika spindle masih berputar. Matikan mesin dan tunggu hingga seluruh putaran berhenti sebelum melakukan pemeriksaan.

Kesimpulan

Teknik membubut material tanpa chuck membutuhkan penyanggaan dan penggerak yang sesuai, bukan menghilangkan sistem pencekaman begitu saja. Pilih senter, tailstock, steady rest, atau follower rest berdasarkan bentuk benda kerja. Pemasangan yang stabil dan prosedur keselamatan menentukan kualitas hasil pembubutan.
