Pernah megang komponen hasil mesin CNC yang terasa kasar di tangan, padahal secara dimensi sudah presisi? Nah, itu tandanya surface finish-nya belum optimal. Surface finish bukan hanya soal tampilan, tapi juga soal fungsi, daya tahan, dan kepatuhan terhadap standar industri.
Di dunia CNC machining, kualitas permukaan komponen benar-benar berpengaruh pada performa akhirnya. Gesekan, ketahanan korosi, hingga kemampuan komponen untuk “menyatu” dengan part lain—semuanya kembali lagi ke surface finish. Di sini, kita akan membahas semua hal tentang surface finish: mulai dari definisinya, parameter, standar industri, cara mengukurnya, hingga faktor-faktor yang membuat hasil akhirnya berbeda-beda.

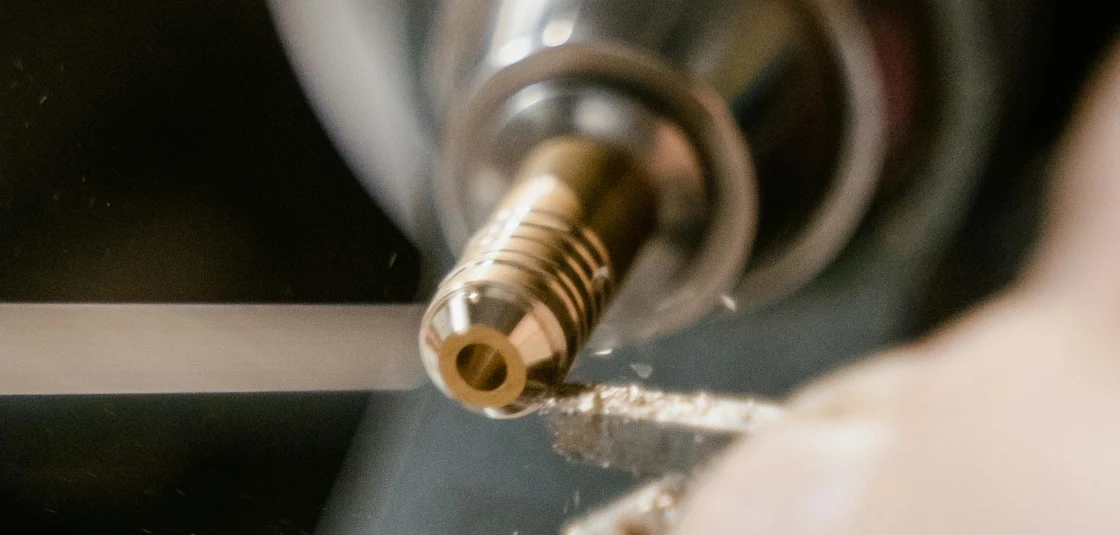

Apa Itu Surface Finish dalam Proses CNC?
Jadi, sederhananya, surface finish adalah kondisi tekstur permukaan komponen setelah melalui proses pemesinan. Kalau bicara tentang CNC, kita membicarakan seberapa kasar, pola, dan ketidakrataan yang muncul di permukaan akibat proses pemotongan.
Surface finish biasanya dinyatakan dalam tiga kategori utama:
- Lay: Pola arah bekas pemesinan di permukaan.
- Waviness: Variasi permukaan berskala besar, biasanya akibat getaran mesin.
- Roughness: Permukaan yang halus biasanya dihasilkan dari proses pemotongan yang presisi.
Memahami tiga komponen utama ini membuat kamu bisa lebih ahli dalam memeriksa dan mengontrol kualitas permukaan secara keseluruhan.
Jenis-Jenis Parameter Surface Finish (Ra, Rz, dan Lainnya)
Ada banyak cara untuk mengukur surface finish, tapi di dunia industri, Ra dan Rz yang paling sering digunakan.. Yuk, kita bedah satu per satu.
Ra (Roughness Average)
Ra itu favorit semua orang. Sederhananya, Ra menghitung rata-rata penyimpangan permukaan dari garis tengahnya dalam satu panjang pengukuran.
- Satuan: mikrometer (µm) atau microinch (µin)
- Semakin kecil nilai Ra → permukaan semakin halus
- Contoh: Ra 0,8 µm dianggap permukaan yang relatif halus untuk komponen presisi
Rz (Average Maximum Height)
Nah, Rz berbeda lagi. Dia mengambil rata-rata dari lima puncak tertinggi dan lima lembah terdalam di permukaan yang diukur. Rz ini lebih peka terhadap cacat permukaan yang ekstrem, jadi kalau ada goresan atau bekas machining yang tajam, Rz langsung “menangkap.”
- Berguna untuk komponen yang rentan terhadap kelelahan material (fatigue)
- Sering digunakan bersamaan dengan Ra untuk gambaran yang lebih lengkap
Parameter Tambahan yang Perlu Diketahui
Selain Ra dan Rz, ada beberapa parameter lain yang relevan untuk aplikasi tertentu:
| Parameter | Deskripsi |
|---|---|
| Rq (RMS) | Nilai RMS dari profil kekasaran, lebih sensitif dari Ra |
| Rt | Total tinggi profil dari puncak tertinggi ke lembah terdalam |
| Rp | Tinggi puncak maksimum dari garis tengah |
| Rv | Kedalaman lembah maksimum dari garis tengah |
Pemilihan parameter yang tepat harus disesuaikan dengan fungsi komponen dan standar yang berlaku di industri terkait.
baca juga :
– Jobsheet CNC Milling
– Apa itu Teknik CNC
– Mengenal Mesin CNC Milling
Standar Surface Finish yang Digunakan dalam Industri
Berbeda negara, berbeda standar, tapi ada beberapa yang diakui secara internasional dan wajib kamu kenal.
ISO 1302 & ISO 4287
Kalau bicara soal standar, ada ISO 1302 yang mengatur bagaimana cara menandai surface finish di gambar teknik. Sementara ISO 4287 membahas detail parameter dan istilah-istilahnya. Dua standar ini menjadi pegangan utama untuk komunikasi teknis di seluruh dunia.
ASME B46.1
Di Amerika Serikat dan negara-negara lain yang mengikuti standar ASME, aturan tentang surface texture ini juga sangat lengkap. Semua definisi, parameter, sampai cara pengukurannya diatur jelas.
JIS B 0601
Standar dari Jepang yang sering digunakan di industri otomotif dan elektronik. Menariknya, JIS B 0601 memiliki beberapa perbedaan definisi dibandingkan ISO, jadi penting untuk mengkonfirmasi standar mana yang digunakan klien atau mitra kerja kamu.
Nilai Ra Umum Berdasarkan Aplikasi
Berikut panduan umum nilai Ra yang biasa digunakan:
- Ra 0,1 – 0,4 µm: Komponen presisi tinggi, seperti bantalan dan permukaan seal
- Ra 0,8 – 1,6 µm: Komponen umum dengan fitting yang rapat
- Ra 3,2 – 6,3 µm: Permukaan non-kritis, seperti dudukan baut atau bracket
- Ra 12,5 µm ke atas: Permukaan kasar untuk bagian struktural tanpa kontak langsung
Cara Mengukur Surface Finish dengan Alat Ukur yang Tepat
1. Visual Comparators: Solusi Cepat ala “Tebak Gambar”
Kalau kamu butuh cara cepat dan nggak terlalu ribet, visual comparator bisa jadi penyelamat. Alat ini bentuknya seperti plat logam kecil dengan berbagai macam tekstur permukaan. Kita tinggal membandingkan permukaan benda kerja dengan gambar di comparator.
Kelebihannya:
- Murah dan portabel
- Cocok buat pengecekan cepat di lapangan
Kekurangannya:
- Akurasi tergantung ketelitian mata kita. Kalau mata lagi lelah atau cahaya kurang, bisa meleset.
- Nggak memberikan angka pasti
Saya pribadi masih suka pakai ini buat cek kasar sebelum lanjut ke pengukuran lebih detail. Tapi ya gitu, kadang suka terkecoh kalau teksturnya mirip banget.
2. Surface Roughness Tester (Profilometer)
Nah, kalau kamu butuh data presisi dengan nilai Ra (Roughness Average) yang jelas, profilometer adalah jawabannya. Alat ini menggunakan jarum berlian yang akan bergerak di sepanjang permukaan benda. Getaran jarumnya kemudian diubah menjadi data digital.
Yang perlu kamu perhatikan saat menggunakan profilometer:
- Pastikan permukaan bersih dari debu atau oli. Saya pernah malas bersihin, hasilnya kacau balau.
- Kalibrasi alat secara rutin. Percaya deh, alat secanggih apapun kalau nggak dikalibrasi, hasilnya cuma angka tanpa makna.
- Pilih panjang pengukuran (cut-off) yang sesuai standar. Jangan asal comot.
Profilometer ini kayak “teman setia” buat saya kalau mengerjakan proyek yang membutuhkan tingkat presisi tinggi. Harganya memang agak mahal, tapi hasilnya sebanding.
3. Metode Non-Kontak: Pakai Laser dan Optik
Ini dia teknologi yang lagi naik daun. Alat ukur surface finish berbasis laser atau optik nggak menyentuh benda kerja sama sekali. Cocok banget buat permukaan yang lunak atau mudah tergores.
Cara kerjanya:
Alat memancarkan cahaya ke permukaan, lalu menganalisis pantulannya untuk menentukan tingkat kekasaran.
Saya belum punya alat ini di bengkel pribadi karena harganya masih selangit. Tapi pernah numpang pakai di laboratorium teman. Hasilnya sangat detail dan cepat. Kalau budget kamu besar, ini bisa jadi pilihan utama.
Tips Memilih Alat Ukur Surface Finish
Bingung mau pilih yang mana? Santai, saya bantu breakdown.
- Untuk kebutuhan sehari-hari di bengkel kecil: Visual comparator sudah cukup, ditambah profilometer portable untuk sampel tertentu.
- Untuk industri manufaktur skala menengah: Investasi ke profilometer berkualitas adalah langkah bijak. Pastikan pilih yang merek terpercaya dan mudah dikalibrasi.
- Untuk penelitian atau produk high-end: Metode non-kontak pakai laser atau optik adalah pilihan terbaik. Akurasinya sulit ditandingi.
