Perbedaan mesin CNC dengan sistem linear dan boxway terletak pada konstruksi jalurnya. Sistem linear menggunakan bantalan bola presisi untuk kecepatan tinggi dan gesekan rendah, sedangkan boxway menggunakan kontak permukaan datar yang kokoh untuk meredam getaran kuat pada material keras. Pilihan ini memengaruhi kecepatan dan kekuatan produksi bengkel bubut.
- Sistem linear guide sanggup melaju dengan kecepatan rapid traverse hingga 40-60 meter per menit secara presisi.
- Konstruksi boxway memiliki luas kontak permukaan bidang geser hingga 10 kali lebih besar dibandingkan bantalan linear.
- Masa pakai boxway yang terawat baik dengan sistem oli berkelanjutan mampu melampaui 15 tahun masa kerja berat.
Perbedaan mesin CNC dengan sistem linear dan boxway menentukan efisiensi jalur produksi Anda, di mana sistem linear mengutamakan kecepatan gerak tinggi sedangkan boxway mengandalkan kekokohan fisik untuk pemotongan berat.
Pentingnya Mengetahui Perbedaan mesin CNC dengan sistem linear dan boxway sebelum Membeli
Bagi industri manufaktur logam, Perbedaan mesin CNC dengan sistem linear dan boxway bukan hanya masalah selera mekanis biasa. Sistem jalur pemandu (guideway) bertugas menjaga kestabilan meja kerja serta spindel selama proses pemotongan berlangsung. Jika jalur pemandu tidak sesuai dengan beban kerja, getaran berlebih akan timbul dan merusak kualitas permukaan produk logam Anda.
Kami sering menemukan kasus di mana pemilihan tipe guide way yang salah memicu kegagalan toleransi ukuran produk, sehingga mengetahui Perbedaan mesin CNC dengan sistem linear dan boxway sejak awal sangat disarankan. Pilihan sistem gerak ini juga memengaruhi daya tahan pisau potong yang Anda gunakan di area produksi.
Mekanisme Kerja Linear Guide yang Responsif

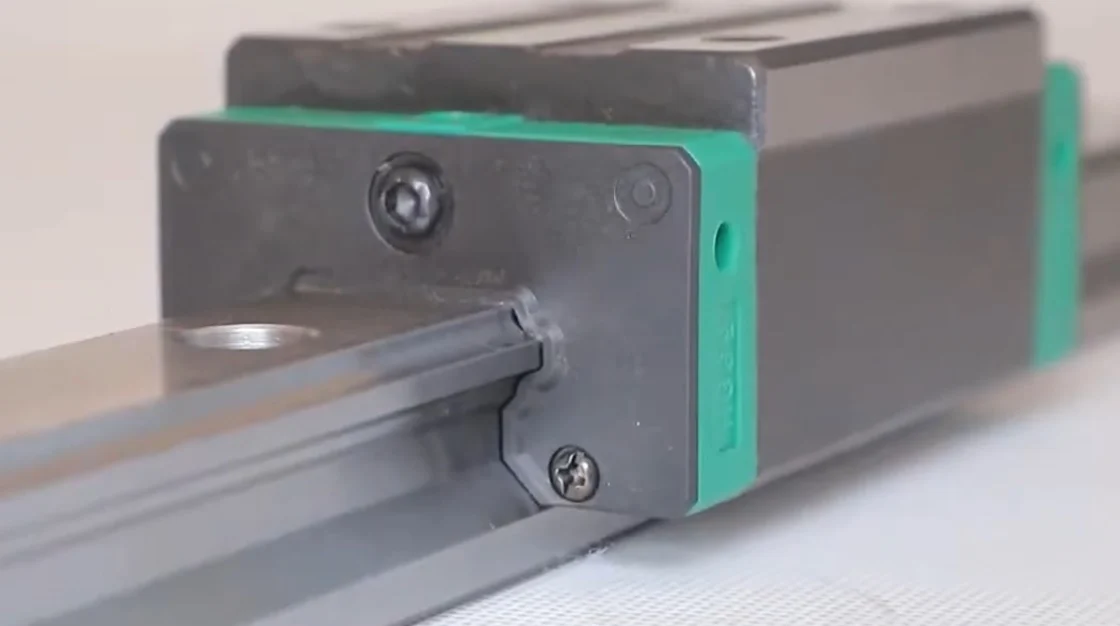

Sistem gerak linear memanfaatkan rel presisi tinggi yang dilengkapi bantalan bola atau bantalan rol baja. Kontak yang terjadi antara bantalan dan rel berupa kontak titik atau garis kecil, sehingga meminimalkan hambatan gesekan yang terjadi saat mesin beroperasi.
Berdasarkan pengalaman kami di lapangan, sistem gerak linear sangat cocok untuk pemakanan ringan. Namun, pemahaman tentang Perbedaan mesin CNC dengan sistem linear dan boxway sangat diperlukan agar Anda tidak memaksakannya memotong balok baja tebal. Jika dipaksa menerima gaya potong vertikal yang terlampau berat, bantalan bola di dalam sistem linear rawan mengalami deformasi mikro yang merusak akurasi jangka panjang. Menurut standar konstruksi mesin yang dapat Anda pelajari lebih lanjut di Wikipedia, jenis jalur pemandu sangat memengaruhi tingkat kestabilan bodi secara mekanis.
Bantalan pemandu linear ini memiliki desain tertutup sehingga kotoran padat atau sisa gram hasil pemotongan sulit menyusup ke dalam bola bantalan. Namun, jika lingkungan kerja Anda kotor dan berdebu tajam, pelindung karet rel harus dibersihkan secara rutin. Ketika debu tajam masuk, bola baja di dalamnya akan tergerus dan merusak gerakan sumbu utama.
Mekanisme Kerja Boxway yang Kokoh dan Stabil

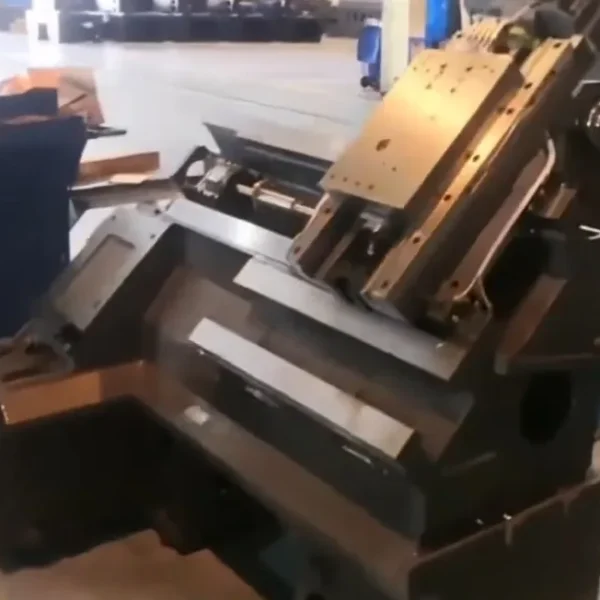

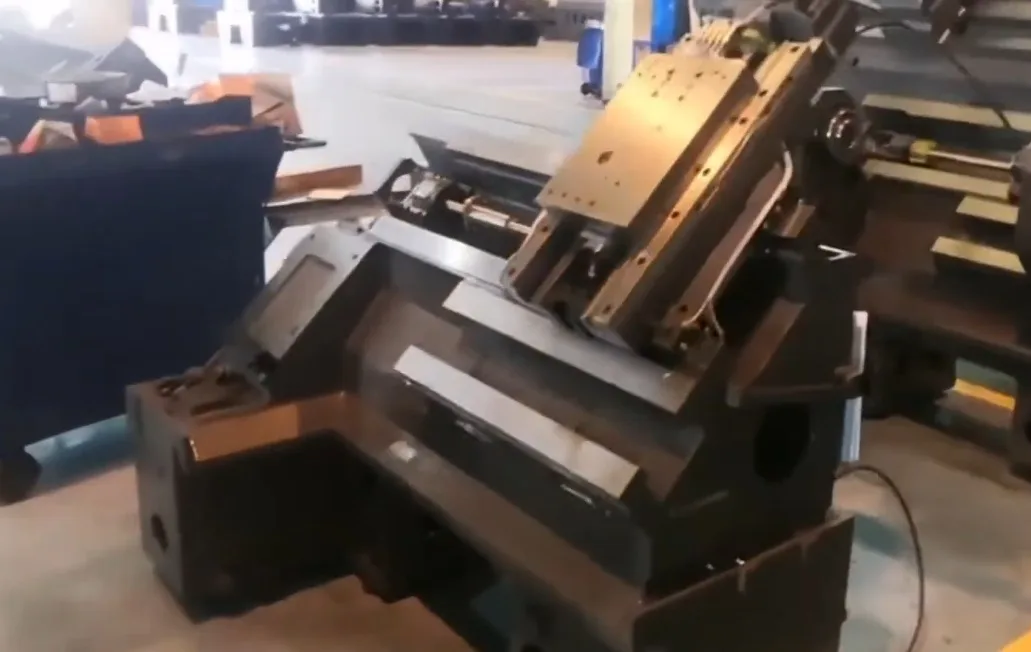

Sistem boxway menggunakan jalur pemandu berbentuk kotak persegi dengan permukaan geser yang datar. Jalur ini biasanya menyatu langsung dengan coran bodi utama mesin bubut atau milling. Untuk meminimalkan gesekan antarlogam, permukaan boxway dilapisi material sintetis khusus seperti Turcite-B yang kemudian digosok secara manual demi mencapai kerataan sempurna.

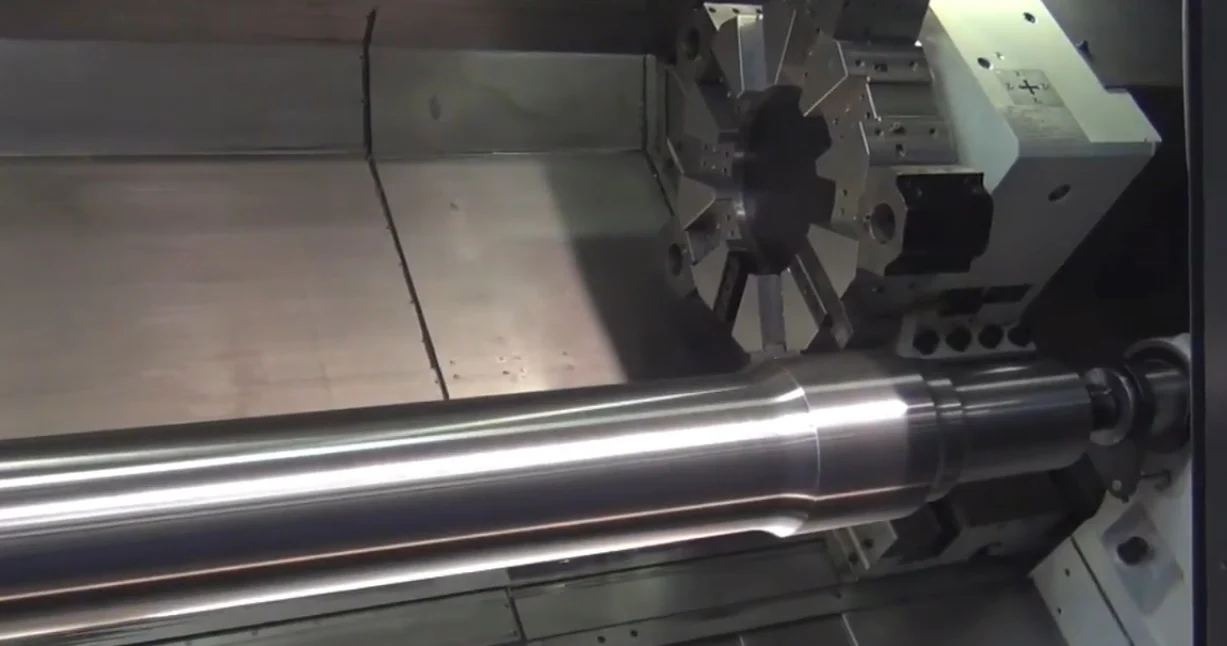

Dalam pengerjaan berat, Perbedaan mesin CNC dengan sistem linear dan boxway semakin terlihat dari kemampuan meredam vibrasi pahat. Luas permukaan kontak boxway yang sangat besar mendistribusikan beban potong secara merata ke seluruh struktur mesin. Hal ini membuat pengerjaan material baja keras menjadi lebih halus dan presisi tanpa khawatir merusak struktur pemandu mesin.
Keistimewaan boxway terletak pada kestabilannya yang luar biasa saat melakukan interupsi pemotongan (interrupted cutting), seperti milling permukaan kasar berlubang. Getaran keras akibat pahat menghantam rongga kosong diserap oleh massa bodi cor mesin yang tebal. Jika Anda memaksakan sistem linear untuk jenis potongan terputus-putus seperti ini, getaran tersebut akan langsung diteruskan ke arah motor penggerak yang lambat laun dapat melemahkan keandalan sistem elektronik Anda.
Analisis Perbedaan mesin CNC dengan sistem linear dan boxway Berdasarkan Kebutuhan Kerja
Mari kita periksa secara rinci aspek operasional dari Perbedaan mesin CNC dengan sistem linear dan boxway ini agar Anda tidak salah menempatkan mesin di lantai produksi. Setiap jenis pengerjaan membutuhkan karakteristik mesin yang bertolak belakang.
Kecepatan Produksi Melawan Kekuatan Pemotongan
Kecepatan rapid traverse sangat dipengaruhi oleh jenis gesekan. Di sinilah letak Perbedaan mesin CNC dengan sistem linear dan boxway yang paling mencolok secara mekanis. Sistem linear mampu melaju hingga kecepatan 40 sampai 60 meter per menit tanpa menghasilkan panas berlebih pada rel pemandu. Hal ini sangat menguntungkan bagi industri pembuatan suku cadang otomotif berbahan dasar aluminium atau plastik keras yang membutuhkan siklus pengerjaan cepat.
Sebaliknya, boxway memiliki batas kecepatan gerak yang lebih rendah, umumnya berkisar antara 15 hingga 24 meter per menit. Gaya gesek yang besar pada permukaan datar boxway menghasilkan panas jika dipaksa bergerak terlalu cepat dalam durasi lama. Panas tersebut berpotensi menyebabkan pemuaian mikro yang mengganggu dimensi benda kerja. Namun, dalam hal kekuatan menghadapi tekanan potong searah sumbu vertikal, boxway jauh mengungguli rel linear.
Estimasi Biaya Pengadaan dan Pemeliharaan
Saat menganalisis anggaran modal, Perbedaan mesin CNC dengan sistem linear dan boxway juga tecermin pada harga beli mesin di pasaran. Jalur pemandu linear diproduksi secara massal oleh pabrikan komponen presisi, sehingga biaya pembuatannya cenderung lebih ekonomis dan mudah diganti jika terjadi kerusakan operasional.
Berikut adalah perkiraan rentang harga pasar untuk kedua tipe mesin tersebut:
- Mesin CNC dengan sistem Linear Guide: Rp 450.000.000 hingga Rp 1.250.000.000 (tergantung kapasitas travel kerja dan merek kontroler).
- Mesin CNC dengan sistem Boxway Heavy-Duty: Rp 950.000.000 hingga Rp 2.900.000.000 ke atas (karena membutuhkan material cor bodi tebal dan proses scraping manual yang membutuhkan ketelitian tinggi).
Tips praktis dari tim kami adalah selalu menghitung nilai pengembalian modal berdasarkan volume produksi sebelum memperdebatkan pilihan kedua sistem ini. Jika bengkel Anda didominasi pengerjaan benda kerja berukuran besar dan bermaterial keras, memilih boxway meskipun harganya lebih tinggi adalah keputusan operasional yang tepat demi menghindari biaya perbaikan berulang di masa mendatang.
Tabel Perbandingan Teknis: Perbedaan mesin CNC dengan sistem linear dan boxway
Melalui tabel di bawah ini, Anda dapat membandingkan parameter performa secara objektif berdasarkan standar operasional Teknik Jaya Component:
| Parameter Pembanding | Sistem Linear Guide | Sistem Boxway |
|---|---|---|
| Kecepatan Gerak Maksimal | Sangat Tinggi (Akselerasi cepat) | Terbatas (Akselerasi lambat) |
| Tingkat Gesekan Mekanis | Sangat Rendah (Bantalan menggelinding) | Tinggi (Bidang geser datar) |
| Kemampuan Redam Getaran | Kurang Optimal (Bisa memicu getaran pahat) | Sangat Kuat (Bodi meredam getaran) |
| Daya Tahan Beban Berat | Terbatas pada material ringan-sedang | Sangat Tinggi (Heavy cutting & steel) |
| Metode Perbaikan Kerusakan | Sistem modular (Langsung ganti rel baru) | Butuh pengerjaan ulang permukaan rel |
| Sistem Pelumasan Rel | Pelumas minimal / Grease cartridge | Aliran oli konstan bertekanan tinggi |
Melalui tabel di atas, kita dapat melihat bahwa Perbedaan mesin CNC dengan sistem linear dan boxway sangat menentukan segmen pasar masing-masing mesin. Mesin bersistem linear didesain untuk kelincahan gerak, sementara mesin bersistem boxway didesain untuk kekuatan struktur mekanis ekstrem.
Panduan Menentukan Pilihan Terbaik untuk Bengkel Bubut Anda
Sebelum mengajukan penawaran kepada vendor, pastikan Anda merujuk pada Perbedaan mesin CNC dengan sistem linear dan boxway untuk mencocokkannya dengan material kerja dominan. Jangan sampai Anda membeli mesin berkecepatan tinggi namun bergetar hebat saat memotong bahan besi cor tebal.
Teknik Jaya Component menyarankan pengelola bengkel bubut presisi untuk mempelajari sistem penuntun jalan mesin secara objektif demi efisiensi jangka panjang. Pastikan ketersediaan suku cadang pelumas serta kesiapan teknisi yang menguasai perawatan berkala juga masuk dalam perhitungan Anda sebelum melakukan pembelian unit baru.
Akhir kata, mempelajari Perbedaan mesin CNC dengan sistem linear dan boxway dengan benar akan membantu Anda menghemat pengeluaran perbaikan mesin di kemudian hari dan menghasilkan kualitas pengerjaan logam yang memuaskan pelanggan Anda.
Ingin Memilih Mesin CNC yang Tepat Tanpa Salah Langkah?
Konsultasikan spesifikasi produksi logam Anda bersama tim ahli Teknik Jaya Component untuk mendapatkan rekomendasi sistem mekanis terbaik yang sesuai dengan kebutuhan bengkel Anda.
FAQ
Mana yang lebih baik antara sistem linear dan boxway untuk membubut baja keras?
Sistem boxway jauh lebih baik karena memiliki permukaan kontak yang luas untuk meredam getaran kuat saat memotong baja keras.
Apakah rel linear guide yang rusak bisa diperbaiki tanpa diganti baru?
Umumnya tidak bisa. Kerusakan pada linear guide mengharuskan Anda mengganti satu set rel atau blok bantalannya secara modular agar presisi kembali normal.
Mengapa mesin CNC boxway harga pasarannya cenderung lebih mahal?
Proses pembuatan struktur boxway membutuhkan pengerjaan manual yang teliti seperti hand scraping untuk mendapatkan kerataan permukaan geser yang presisi dan menyatu dengan bodi mesin.
Apakah sistem linear membutuhkan pelumas yang banyak?
Tidak sebanyak boxway. Sistem linear biasanya menggunakan gemuk (grease) atau suplai oli minimal, sementara boxway membutuhkan pasokan oli pelumas yang kontinu agar logam tidak saling mengikis.
Berapa kecepatan gerak maksimal mesin dengan sistem boxway?
Kecepatan maksimalnya umumnya berkisar antara 15 hingga 24 meter per menit demi menghindari gesekan berlebih yang dapat menghasilkan panas berlebih pada struktur mesin.
