Runout memang nggak pernah jadi topik yang bikin heboh di dunia permesinan, tapi efeknya nyata banget: presisi anjlok, tool gampang rusak, dan hasil produksi jadi nggak konsisten. Di artikel ini, kita bakal kupas habis soal runout mulai dari definisinya, jenis-jenis runout, penyebabnya, cara ngukurnya, sampai solusi praktis buat ngatasin masalah ini.
Apa Itu Runout pada Spindle CNC?
Runout adalah penyimpangan gerakan putar spindle dari sumbu rotasi idealnya.
Gampangnya begini: spindle itu idealnya muter di satu titik pusat, tapi gara-gara banyak faktor, dia jadi agak “oleng” atau muternya nggak benar-benar pas di tengah.
Bayangin aja roda sepeda yang peangnya udah nggak lurus, setiap kali diputer, pasti ada goyangan ke kiri atau ke kanan. Nah, di mesin CNC, efek goyangan sekecil 0,01 mm aja udah cukup bikin akurasi produk jadi berantakan.
Dampak runout pada presisi mesin CNC antara lain:
- Dimensi benda kerja tidak sesuai toleransi
- Permukaan hasil machining kasar dan tidak rata
- Umur pahat (cutting tool) berkurang drastis
- Getaran berlebih saat proses pemesinan
- Peningkatan reject rate pada produksi massal
Baca juga :
– Cara Kerja Mesin CNC
– Bagian Mesin CNC Milling
Jenis-Jenis Runout: Radial dan Axial
Sebelum bisa mengatasi runout, penting untuk memahami dua jenisnya. Keduanya punya karakteristik dan dampak yang berbeda.
Radial Runout
Radial runout terjadi ketika sumbu rotasi spindle bergeser secara lateral (tegak lurus terhadap sumbu putar). Artinya, tool yang terpasang bergerak sedikit ke kiri-kanan saat berputar.
Efek utama radial runout:
- Diameter lubang hasil boring menjadi lebih besar dari yang diprogram
- Permukaan samping (side milling) menghasilkan toleransi yang buruk
- Beban cutting tidak merata pada setiap sisi pahat
Axial Runout
Axial runout, atau sering disebut face runout, terjadi ketika spindle bergerak secara aksial (maju-mundur searah sumbu putar).
Efek utama axial runout:
- Kedalaman pemotongan (depth of cut) tidak konsisten
- Hasil facing atau surfacing tidak rata
- Masalah kritis pada proses tapping dan threading
Kalau harus memilih mana yang lebih merepotkan? Keduanya sama-sama tidak menyenangkan. Tapi untuk operasi yang mengandalkan akurasi kedalaman, axial runout bisa menjadi masalah yang lebih kritis.
Penyebab Umum Terjadinya Runout pada Mesin CNC
Runout jarang terjadi tanpa sebab. Ada beberapa faktor yang paling sering menjadi penyebabnya:

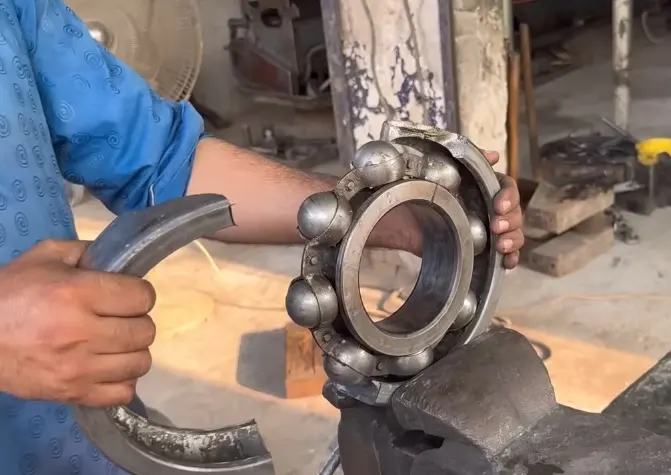

1. Bearing Spindle yang Aus atau Rusak
Ini adalah penyebab paling umum. Bearing adalah komponen yang menopang rotasi spindle, dan seiring pemakaian, permukaannya bisa aus atau terkontaminasi. Bearing yang sudah aus adalah resep pasti untuk runout yang tinggi.
2. Tool Holder yang Kotor atau Rusak
Kotoran sekecil serpihan chip pun bisa menciptakan celah antara tool holder dan taper spindle. Akibatnya? Senter tool tidak lagi sejajar dengan sumbu spindle.
3. Collet yang Sudah Tidak Layak Pakai
Collet yang sudah aus, penyok, atau tidak bersih tidak akan mencengkeram tool secara simetris. Hasilnya, tool berputar dalam kondisi tidak seimbang.
4. Kontaminasi pada Taper Spindle
Debu, oli berlebih, atau chip yang masuk ke area taper spindle bisa mengganggu kontak antara tool holder dan spindle. Ini sering diabaikan, padahal efeknya signifikan.
5. Imbalance pada Tool atau Tool Holder
Tool yang tidak seimbang (unbalanced) akan menciptakan gaya sentrifugal yang tidak merata saat berputar, terutama pada RPM tinggi. Makin tinggi RPM, makin besar efeknya.
6. Kerusakan Mekanis pada Spindle
Benturan (crash) pada spindle, meski terlihat kecil, bisa mengakibatkan deformasi permanen pada komponen internal. Satu crash yang tidak ditangani bisa menjadi sumber runout kronis.
Cara Mengukur Runout dengan Dial Indicator
Mengukur runout tidak membutuhkan peralatan yang mahal, cukup dengan dial indicator (atau dial test indicator untuk presisi lebih tinggi) dan magnetic base. Berikut langkah-langkahnya:
Alat yang Dibutuhkan
Alat Ukur yang diperlukan :
- Dial indicator dengan resolusi minimal 0,001 mm
- Magnetic base
- Test bar (untuk pengukuran yang lebih akurat)
- Permukaan referensi yang datar
Langkah Pengukuran Radial Runout:
- Pasang magnetic base pada bodi mesin yang stabil, jauh dari area getar
- Tempelkan ujung dial indicator pada permukaan tool atau test bar secara tegak lurus
- Putar spindle perlahan secara manual (satu putaran penuh)
- Catat nilai maksimum dan minimum yang ditunjukkan jarum dial
- Hitung TIR (Total Indicator Reading): nilai maksimum dikurangi nilai minimum
Langkah Pengukuran Axial Runout:
- Posisikan ujung dial indicator menyentuh permukaan face dari tool holder atau chuck
- Putar spindle satu putaran penuh
- Catat nilai TIR seperti pada pengukuran radial
Sebagai referensi umum, runout yang dapat diterima untuk mesin CNC presisi biasanya berada di bawah 0,005 mm. Untuk operasi finishing atau micro-machining, toleransinya bisa lebih ketat lagi.
artikel lainnya : mengapa presisi CNC machining jadi kunci produk berkualitas
Tips praktis: Lakukan pengukuran di beberapa titik sepanjang tool (dekat spindle dan di ujung tool). Perbedaan nilai antara dua titik ini bisa mengindikasikan apakah masalahnya ada di spindle, tool holder, atau tool itu sendiri.
Solusi dan Cara Mengatasi Runout pada Spindle CNC
Sudah diukur dan hasilnya melebihi toleransi? Jangan panik. Berikut pendekatan sistematis untuk mengatasinya:
1. Bersihkan Semua Kontak Permukaan
Langkah pertama yang paling sederhana, dan sering kali paling efektif. Bersihkan taper spindle, tool holder, dan collet dari kotoran, chip, dan sisa oli. Gunakan kain bersih dan, jika perlu, pembersih khusus untuk permukaan presisi.
2. Periksa dan Ganti Collet
Collet yang aus adalah biang kerok yang sering diabaikan. Periksa kondisi fisiknya secara visual dan ganti jika ada tanda-tanda deformasi atau keausan. Investasi pada collet berkualitas tinggi sangat sepadan dengan hasil presisi yang didapat.
3. Evaluasi Kondisi Tool Holder
Gunakan dial indicator untuk memeriksa runout tool holder secara terpisah dari spindle. Jika tool holder sudah melebihi toleransi, saatnya menggantinya. Tool holder yang rusak tidak bisa “diperbaiki”, harus diganti.
4. Lakukan Balancing pada Tool Assembly
Untuk proses dengan RPM tinggi (di atas 10.000 RPM), pastikan tool assembly sudah di-balance sesuai standar ISO 1940. Dynamic balancing sangat direkomendasikan untuk high-speed machining.
5. Ganti Bearing Spindle
Kalau udah coba semua cara tapi runout masih tinggi juga, besar kemungkinan masalahnya di bearing spindle. Ganti bearing itu kerjaan rumit, nggak bisa sembarangan. Serahkan ke teknisi yang benar-benar paham, atau langsung kirim ke service center resmi.
6. Lakukan Spindle Inspection Berkala
Pencegahan selalu lebih murah daripada perbaikan. Jadwalkan pemeriksaan runout spindle secara rutin, misalnya setiap 500 jam operasi atau sesuai rekomendasi pabrikan mesin. Deteksi dini bisa menghindarkan Anda dari downtime yang tidak terencana.
baca juga : maintenance dan perawatan mesin CNC berkala
Jaga Presisi, Jaga Produktivitas
Runout pada spindle CNC bukan hal sepele. Dampaknya muncul pelan-pelan: mulai dari kualitas produk yang turun sedikit, tool makin cepat aus, sampai akhirnya mesin mogok total dan butuh perbaikan besar.
Tapi tenang, runout ini masalah yang bisa dideteksi lebih awal dan diatasi sebelum bikin dompet jebol. Asal ngerti jenis-jenisnya, tahu penyebabnya, dan tahu cara ngukurnya, kamu udah selangkah lebih siap buat jagain performa spindle tetap oke.
Jadi, mulai dari langkah paling simpel: cek runout spindle hari ini juga. Dial indicator dan magnetic base sudah cukup untuk memulai. Kalau hasilnya di luar toleransi, ikuti langkah-langkah solusi di atas secara sistematis. Spindle yang sehat adalah investasi terbaik untuk presisi dan produktivitas jangka panjang.
