Cara Kerja Mesin CNC Modern : Langkah Operasional dan Perbandingan Jumlah Axis

Cara kerja mesin CNC harus dipahami oleh kamu yang berada di bidang engineering. Dari setiap bidang konstruksi ataupun beberapa bidang khusus jasa bubut cnc membutuhkan perangkat mesin. Setiap tahun teknologi perangkat mesin masih terus mengalami perkembangan.

Sehingga dari penggunaan CNC atau disebut sebagai Computerisasi Numerik Control banyak dimanfaatkan untuk industri berskala besar.

Tujuan penggunaan mesin CNC modern saat ini pastinya untuk memangkas biaya produksi kemudian menambah jumlah produksi menjadi lebih cepat bertambah. Karena itulah teknologi CNC ini semakin banyak diminati karena dinilai praktis dan akhirnya banyak bidang industri memilih beberapa perangkat CNC yang memiliki variasi harga di pasaran.

Mengenal Apa itu Mesin CNC Milling

Jika kamu bekerja di dunia manufaktur, pasti sudah sering mendengar tentang CNC Milling. Tapi saat dihadapkan dengan pilihan antara mesin 3 axis, 4 axis, atau 5 axis, tidak sedikit yang langsung bingung mau pilih yang mana. Padahal, memilih mesin yang tepat itu sangat penting. Bisa menjadi kunci agar proyek selesai tepat waktu dan hasilnya rapi, atau justru membuat pekerjaan molor dan biaya tidak terkendali.

CNC Milling, atau Computer Numerical Control Milling, adalah proses mesin yang menggunakan program komputer untuk mengatur gerak alat potong secara otomatis. Mesin ini digunakan untuk membentuk, memotong, atau mengukir material seperti logam, plastik, atau kayu, dan hasilnya benar-benar presisi.

Yang membuat setiap mesin berbeda adalah jumlah axis (sumbu gerak) yang dimilikinya. Semakin banyak axis-nya, semakin rumit juga bentuk yang bisa dibuat. Tapi, semakin banyak axis, semakin mahal juga investasinya.

Langkah-Langkah Operasional Mesin CNC

Dibawah ini yang kamu harus lakukan pas akan mulai operasi mesin atau cara kerja mesin CNC :

Persiapan Sebelum Operasi Mesin

Tahan dulu, jangan langsung nyalain mesin. Ada prosedur penting sebelum mesin CNC bisa dioperasikan dengan aman dan efisien:

• Periksa kondisi mesin. Pastikan area kerja mesin bersih dari sisa material sebelumnya. Lubrikasi harus dicek, pastikan oli atau grease cukup supaya nggak ada bagian yang aus. Kabel daya dan sistem pendingin (coolant) juga harus dipastikan kondisinya normal—nggak boleh ada yang longgar atau bocor.
• Siapkan material dan alat potong. Pilih material yang sudah sesuai spesifikasi, entah itu aluminium, kayu, atau bahan lain. Cutting tool harus dalam kondisi tajam, jangan paksakan alat potong tumpul karena bisa bikin hasil cacat dan mesin cepat rusak. Clamp atau vise dipakai untuk mengunci material—pastikan kencang supaya material nggak bergerak saat proses pemotongan. Kalau material sampai loncat pas mesin running, itu bisa bahaya banget.

Waspadai jika materialnya loncat ketika mesin jalan, ini bukan pengalaman yang ingin kamu ulang.

Setting dan Pemrograman CNC

Untuk tahapan input desain dan pengaturan parameter mesin:

1. Input desain CAD di software seperti AutoCAD atau Fusion 360. Setelah desain selesai, konversi file ke G-code pakai CAM software. File G-code inilah yang nantinya dibaca mesin CNC.
2. Setting tool offset dan work offset. Tool offset dilakukan untuk mengatur panjang dan diameter pahat supaya proses machining akurat. Sementara work offset buat menentukan zero point pada meja mesin, biar referensi pemotongan tepat sesuai desain.

Proses Pengecekan (Dry Run) dan Singleblock Mode

Jangan langsung eksekusi program. Lakukan dry run atau single block tanpa material. Ini krusial buat memastikan jalur gerakan mesin sudah benar dan nggak ada potensi collision antara tool dan material. Single block bisa jadi opsi aman kalau masih butuh ngecek setiap langkah program satu per satu.

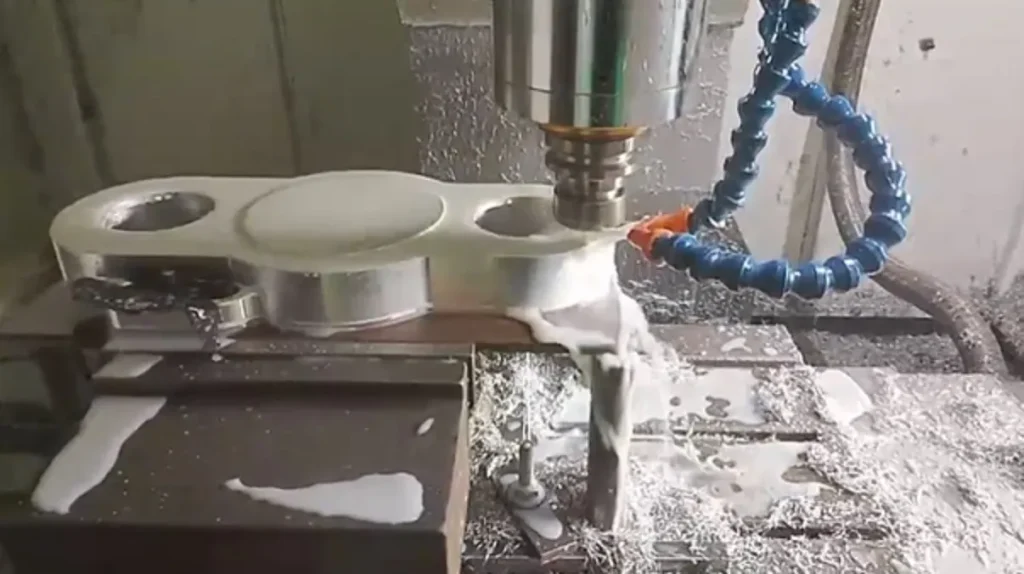

Mulai Proses Operasi Pemotongan Mesin CNC

Kalau semua sudah OK, saatnya eksekusi:

1. Hidupkan mesin CNC.
2. Jalankan program yang udah dibuat.
3. Pantau prosesnya jangan ditinggal.
4. Pastikan pendingin coolant bekerja biar alat potong nggak overheat.

Evaluasi Hasil dan Perawatan Mesin

Setelah proses selesai, cek hasil machining—apakah sudah sesuai desain? Jangan lupa bersihkan mesin dari sisa chip dan material, lalu beri lagi lubrikasi di bagian bergerak. Maintenance rutin ini wajib supaya performa mesin tetap optimal.

Baca Juga :
– Kerusakan yang sering terjadi pada Mesin CNC
– Parameter Mesin CNC

Mengenal Cara Kerja Mesin CNC Modern

Cara Kerja Mesin CNC untuk Pemrograman Konvensional

Intinya sih, mesin CNC masih mengandalkan pemrograman konvensional, terutama dalam pengaturan parameter kayak koordinat awal sampai kecepatan spindle yang diatur lewat kode G dan M. Setiap baris kode punya fungsi spesifik, jadi operator harus paham betul biar hasil produksi presisi dan sesuai spesifikasi.

Sistem ini memang memungkinkan pengaturan parameter siklus pemesinan secara lebih detail, jadi koordinat awal lebih akurat dan proses produksi bisa lebih konsisten.

Cara Kerja CNC Untuk Pemrograman CAM

Sekarang, mesin CNC juga sering dipakai untuk pemrograman CAM—jadi pengguna harus import data dari model part yang udah didesain sebelumnya. Model 3D ini biasanya dibuat di software CAD, lalu data itu dioper ke mesin lewat CAM. Parameter di tiap mesin bisa beda-beda, tergantung kebutuhan pengerjaan dan desain part yang diinginkan.

Penggunaan CNC sangat penting buat pembuatan objek 3D, tapi tetap butuh tahapan desain pakai CAD. Di sini, pengaturan koordinat awal dan pemilihan material jadi krusial. Semua harus diatur presisi sebelum proses produksi berjalan.

Artikel Lainnya :
– Manfaat Mesin CNC
– Bagian Mesin CNC Milling

Sedang mencari Jasa Bubut CNC Terbaik ? Klik Dibawah ini :

Mesin CNC Digunakan Untuk Mengurangi Resiko Human Error

Di dunia industri, ketelitian mesin CNC jadi kunci buat mengurangi risiko human error. Mesin ini mempercepat proses produksi, meminimalisir kesalahan operator, dan hasilnya pun lebih konsisten. Operator perlu paham semua komponen utama mesin, apalagi kalau mesin itu dipakai untuk produksi massal seperti mesin bubut.

Komponen Motor Utama Sebagai Bagian Terpenting

Walaupun targetnya produksi cepat, prosesnya tetap harus runtut. Mesin CNC dianggap solusi untuk meningkatkan efisiensi, tapi faktanya masih banyak yang perlu operator manusia buat pengawasan dan pengoperasian. Jadi, perlu analisa kapan harus pakai otomasi penuh, kapan tetap butuh sentuhan manual.

Komponen utama seperti motor DC punya peran vital dalam mesin CNC. Motor ini memutar benda kerja dan kecepatannya bisa diatur sesuai kebutuhan proses. Mesin CNC bubut TU-2A, misalnya, sering dijadikan contoh karena sistemnya sudah teruji dan tiap komponennya punya fungsi berbeda-beda.

Kesimpulannya, pemahaman sistem kerja dan komponen CNC itu wajib, apalagi buat industri skala kecil sampai besar yang mau proses produksinya efisien dan hasilnya presisi. Sekian artikel mengenai cara kerja mesin CNC.

Perbedaan Mesin CNC Milling 3 Axis, Milling 4 Axis, dan Milling 5 Axis

Nah, di sesi ini, kita akan membahas tuntas perbedaan mesin CNC Milling 3 axis, 4 axis, dan 5 axis. Mulai dari bagaimana cara kerjanya, apa saja keunggulannya, kekurangannya, sampai tips supaya kamu bisa memilih mesin yang paling cocok untuk kebutuhan proyekmu.

Cara Kerja Mesin CNC Milling 3 Axis: Fondasi yang Solid

Mesin 3 axis itu sederhana cara kerjanya, mesin hanya bergerak di tiga arah: X untuk kiri-kanan, Y untuk depan-belakang, dan Z untuk atas-bawah. Alat potongnya juga hanya bisa mendekati benda kerja dari satu sisi dalam satu waktu. Jadi, kalau mau mengerjakan sisi lain, benda kerjanya harus dilepas dulu, lalu dipasang lagi. Cukup merepotkan sih.

Kelebihan CNC Milling 3 Axis

• Biaya investasi rendah dibanding mesin 4 atau 5 axis
• Mudah dioperasikan dan diprogram, cocok untuk operator dengan pengalaman menengah
• Ideal untuk komponen 2D dan 3D sederhana seperti pelat, bracket, dan housing
• Perawatan lebih mudah karena konstruksi mesin lebih simpel

Keterbatasan CNC Milling 3 Axis

• Tidak bisa memproses geometri kompleks dalam satu setup
• Membutuhkan multiple setup untuk komponen dengan banyak sisi
• Risiko kesalahan lebih tinggi karena proses repositioning manual
• Kurang efisien untuk produksi komponen dengan kontur melengkung

Cocok untuk: Produksi massal komponen sederhana, prototyping awal, dan industri dengan anggaran terbatas.

Cara Kerja CNC Milling 4 Axis: Fleksibilitas Lebih Tinggi

Nah, mesin 4 axis beda cerita. Dia menambahkan satu sumbu rotasi, namanya sumbu A. Ini membuat benda kerja bisa berputar di sekitar sumbu X. Jadi, alat potong bisa menyerang dari berbagai sudut tanpa harus bongkar-pasang benda kerja. Jelas lebih praktis.

Kelebihan CNC Milling 4 Axis

• Mengurangi waktu setup secara signifikan dibanding mesin 3 axis
• Mampu memproses komponen silindris dan heliks dengan lebih efisien
• Cocok untuk engraving, pembuatan cam, dan komponen dengan fitur melingkar
• Meningkatkan konsistensi dan akurasi karena benda kerja tidak perlu dilepas

Keterbatasan CNC Milling 4 Axis

• Harga mesin dan biaya pemrograman lebih tinggi dari 3 axis
• Operator membutuhkan keahlian lebih dalam pemrograman CAM
• Tidak sefleksibel mesin 5 axis untuk geometri yang sangat kompleks
• Beberapa orientasi sudut tetap tidak bisa dijangkau

Cocok untuk: Komponen otomotif, aerospace ringan, dan produk dengan fitur melingkar atau heliks.

Cara Kerja CNC Milling 5 Axis: Presisi Maksimal untuk Komponen Kompleks

Mesin 5 axis menambahkan dua sumbu rotasi tambahan (biasanya sumbu A dan B, atau A dan C) di atas tiga sumbu linear standar. Hasilnya? Alat potong bisa mendekati benda kerja dari hampir semua sudut dalam satu setup, memungkinkan pemesinan komponen dengan geometri paling kompleks sekalipun.

Kelebihan Mesin CNC Milling 5 Axis

• Single setup untuk komponen kompleks—menghemat waktu produksi secara drastis
• Presisi sangat tinggi karena meminimalkan kesalahan akibat repositioning
• Mampu menghasilkan permukaan halus (smooth surface finish) tanpa proses finishing tambahan
• Ideal untuk industri aerospace, medis, dan mold making
• Mengurangi kebutuhan akan banyak fixture dan alat bantu khusus

Keterbatasan Mesin CNC Milling 5 Axis

• Biaya investasi paling tinggi di antara ketiganya
• Pemrograman CAM lebih kompleks dan membutuhkan software khusus
• Memerlukan operator berpengalaman dengan pemahaman mendalam tentang kinematika mesin
• Biaya perawatan lebih tinggi

Cocok untuk: Komponen turbin, implan medis, cetakan injeksi kompleks, dan bagian struktural pesawat.

Perbandingan Fitur CNC Milling 3 Axis vs 4 Axis vs 5 Axis

Bagaimana Memilih Mesin CNC yang Tepat?

Memilih antara 3 axis, 4 axis, dan 5 axis bukan sekadar soal “mana yang lebih canggih.” Ada beberapa faktor kunci yang perlu kamu pertimbangkan:

1. Kompleksitas Desain Komponen

• Komponen dengan geometri sederhana dan flat surface? Mesin 3 axis sudah cukup.
• Ada fitur melingkar atau heliks? Pertimbangkan 4 axis.
• Komponen dengan kontur kompleks dari berbagai sudut? 5 axis adalah jawabannya.

2. Volume Produksi

• Produksi massal komponen sederhana: 3 axis lebih efisien secara biaya.
• Produksi menengah dengan variasi desain: 4 axis menawarkan keseimbangan terbaik.
• Produksi presisi tinggi dengan toleransi ketat: 5 axis menghasilkan ROI lebih baik dalam jangka panjang.

3. Anggaran dan ROI

• Jangan hanya melihat harga beli mesin, tapi hitung juga biaya operator, software CAM, perawatan, dan waktu produksi.
• Mesin 5 axis memang mahal di awal, tapi bisa menghemat biaya setup dan finishing secara signifikan.

4. Ketersediaan Operator Terampil

• Pastikan tim kamu memiliki kompetensi pemrograman yang sesuai dengan mesin yang dipilih.
• Investasi dalam pelatihan operator sama pentingnya dengan investasi dalam mesin itu sendiri.

5. Standar Industri dan Toleransi

• Industri aerospace dan medis seringkali mensyaratkan toleransi di bawah ±0.01mm—di sinilah mesin 5 axis benar-benar bersinar.
• Untuk industri umum atau prototyping, standar 3 axis sudah memenuhi kebutuhan.

Tren Masa Depan: Ke Mana Arah Teknologi CNC?

Sekarang, teknologi CNC makin pesat berkembang. Ada beberapa tren menarik yang sedang naik daun:

1. Integrasi AI dan Machine Learning : mesin CNC zaman sekarang sudah mulai pintar, bisa mengatur sendiri parameter supaya hasilnya maksimal.
2. Hybrid Manufacturing : CNC milling digabung dengan additive manufacturing alias 3D printing. Jadinya, membuat komponen yang dulu mustahil sekarang jadi kenyataan.
3. Digital Twin Technology : sebelum produksi sebenarnya, semuanya disimulasikan dulu secara virtual. Ini mengurangi risiko kesalahan dan pemborosan material.
4. Konektivitas IIoT : mesin CNC sekarang bisa terhubung ke jaringan Industrial Internet of Things, jadi bisa dipantau real-time dan perawatannya juga lebih terencana.

Pilih Mesin yang Tepat, Optimalkan Hasil Produksimu

Tidak ada satu jawaban pasti soal mesin mana yang “paling oke.” Semua kembali lagi ke kebutuhan proyekmu, seberapa besar budget yang kamu punya, dan kemampuan tim yang akan mengerjakan. Tabel perbandingan dan panduan di atas itu, anggap saja sebagai langkah awal untuk berpikir.

Kalau proyekmu membutuhkan komponen super presisi dan bentuknya rumit, ya, investasi di mesin 4 atau 5 axis akan sangat terasa manfaatnya dalam jangka panjang. Tapi kalau pekerjaanmu masih soal komponen standar dan produksi massal, mesin 3 axis masih menjadi pilihan paling masuk akal, murah, mudah, dan sudah terbukti handal.

Intinya, jangan asal pilih hanya karena mesin baru terlihat keren. Pahami dulu apa yang benar-benar dibutuhkan proyekmu. Diskusikan dengan engineer yang sudah berpengalaman, hitung baik-baik untung ruginya, dan ambil keputusan dengan kepala dingin.
