Cara Menggunakan Bore Gauge untuk Pengukuran Presisi

Kamu sudah selesai boring atau reaming lubang, tapi bagaimana cara memastikan dimensinya benar-benar sesuai toleransi? Di sinilah bore gauge jadi alat yang tidak bisa digantikan. Banyak teknisi yang sudah paham cara memakainya secara kasar, tapi tidak tahu teknik yang benar-benar menghasilkan pengukuran diameter lubang yang akurat dan konsisten. Kita semua akan bahas tuntas, dari komponen, kalibrasi, sampai teknik pengukuran yang benar agar hasil yang kamu dapat bisa dipercaya sampai ±0,01 mm atau bahkan lebih ketat di toleransi IT6-IT7.

Mengenal Bore Gauge: Alat Vital untuk Pengukuran Diameter Lubang Presisi

Apa Itu Bore Gauge? Prinsip Kerja dan Komponen Utama (Anvil, Indicator, Spacer, Grip)

Bore gauge atau alat ukur bore gauge adalah instrumen pengukuran komparatif yang dirancang khusus untuk mengukur diameter lubang dari dalam. Berbeda dari micrometer luar yang mengukur dimensi eksternal, bore gauge bekerja dengan menyentuh dinding lubang dari dua sisi berlawanan dan mentransfer perbedaan dimensi itu ke dial atau display digital. Hasilnya bukan nilai absolut, tapi deviasi dari nilai referensi yang sudah kamu set sebelumnya.

Komponen utama yang perlu kamu kenali:

• Anvil (Measuring Contact): ujung yang menyentuh dinding lubang. Ada anvil tetap dan anvil bergerak. Anvil bergerak inilah yang mendeteksi perubahan diameter.
• Indicator (Dial atau Digital): menampilkan nilai deviasi dari titik referensi. Resolusi tipikal 0,01 mm untuk dial biasa, 0,001 mm untuk model presisi tinggi.
• Spacer (Extension Rod): batang ekstensi untuk menyesuaikan panjang alat dengan kedalaman lubang yang diukur.
• Grip (Handle): pegangan isolasi termal yang mencegah panas tangan mempengaruhi dimensi alat dan benda kerja.
• Centering Bridge: pegas yang memastikan anvil selalu terdorong ke posisi diameter terbesar saat alat dimasukkan ke lubang.

Jenis-Jenis Bore Gauge: Dial, Digital, dan Micrometer-Type — Kelebihan dan Kekurangan

Dari pengalaman di lapangan, dial bore gauge dengan resolusi 0,01 mm sudah sangat cukup untuk sebagian besar pekerjaan machining standar. Kamu baru perlu model digital atau 3-point ketika toleransi lubang masuk ke ranah IT6 ke bawah.

Baca Juga :
– toleransi skala gambar teknik
– alat ukur mekanik

Aplikasi Kritis: Silinder Mesin, Bearing Housing, Bushing, dan Komponen Presisi Lainnya

Presisi pengukuran silinder adalah aplikasi paling klasik bore gauge. Tapi penggunaannya jauh lebih luas dari itu:

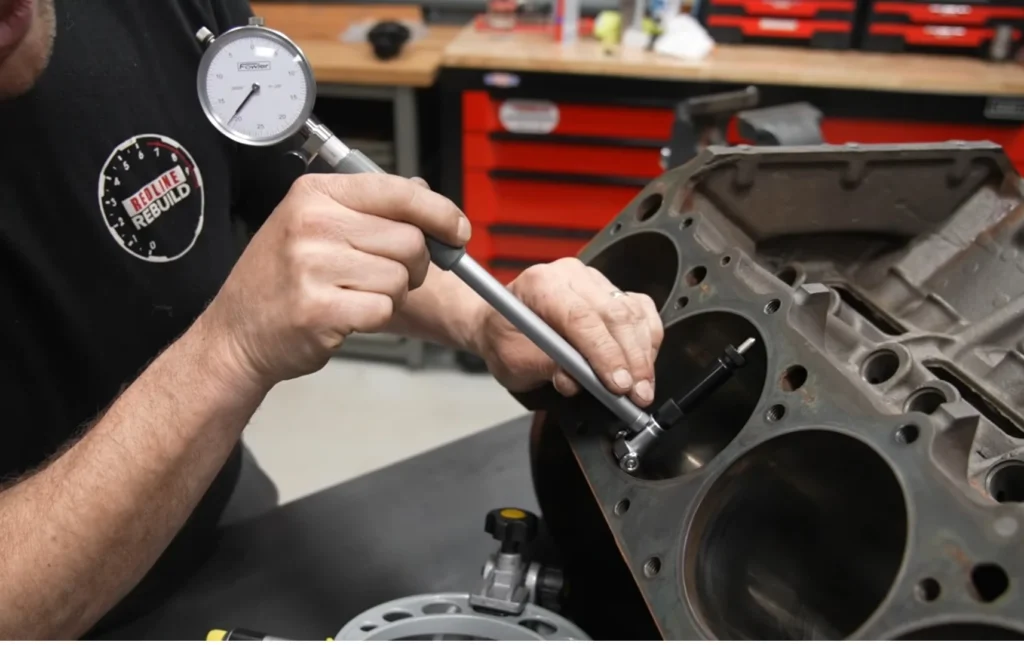

• Silinder blok mesin: mengukur keausan, ovality, dan taper silinder untuk menentukan apakah perlu overbore atau hanya ganti ring piston.
• Bearing housing: memastikan interference fit atau clearance fit bearing sesuai spesifikasi, karena selisih 0,02 mm saja bisa membuat bearing oblak atau terlalu press.
• Bushing dan liner: verifikasi dimensi setelah pemasangan untuk memastikan tidak ada deformasi.
• Komponen hydraulic dan pneumatic: bore silinder aktuator yang harus presisi agar seal bisa bekerja dengan benar.
• Mold cavity: pengukuran lubang pin atau cavity dalam injection mold setelah proses EDM atau grinding.

Prinsip Kerja dan Persiapan Sebelum Menggunakan Bore Gauge

Cara Kerja Mekanis: Transfer Gerakan Anvil ke Jarum Indicator via Lever System

Mekanisme bore gauge sebenarnya sangat elegan. Saat anvil bergerak tertekan oleh dinding lubang, gerakan linear kecil itu diteruskan melalui sistem lever (tuas) di dalam batang gauge menuju indicator. Rasio pengali mekanis ini yang membuat gerakan anvil sebesar 0,01 mm bisa terbaca jelas di jarum dial. Semakin presisi sistem lever-nya, semakin akurat dan konsisten bacaannya. Inilah juga mengapa bore gauge tidak boleh jatuh atau terbentur karena sistem lever di dalamnya sangat sensitif dan bisa bergeser dari kalibrasi.

Baca Juga :
– kalibrasi alat ukur
– apa itu mikrometer sekrup

Langkah Kalibrasi Wajib: Menggunakan Ring Master atau Micrometer External sebagai Referensi

Kalibrasi bore gauge adalah langkah yang tidak bisa kamu skip. Bore gauge adalah alat komparatif, artinya tanpa referensi yang benar, semua bacaan tidak punya makna. Ada dua metode kalibrasi yang umum:

Metode 1: Ring Master Gauge (Paling Akurat)

1. Siapkan ring master gauge dengan diameter nominal yang sesuai target pengukuran.
2. Masukkan bore gauge ke dalam ring master.
3. Lakukan rocking method (dijelaskan di bagian selanjutnya) untuk menemukan titik minimum.
4. Set jarum indicator ke angka nol di titik minimum tersebut.
5. Kencangkan kunci indicator, kalibrasi selesai.

Metode 2: Micrometer External sebagai Referensi

1. Set outside micrometer ke diameter nominal yang diinginkan.
2. Jepit anvil bore gauge di antara kedua anvil micrometer.
3. Temukan posisi minimum dengan sedikit mengayunkan bore gauge.
4. Zero-kan indicator di titik minimum.

Artikel Lainnya : bagian bagian mikrometer sekrup

Metode ring master lebih akurat karena geometrinya identik dengan kondisi pengukuran nyata. Micrometer sebagai referensi masih bisa dipakai untuk pekerjaan standar, tapi ada potensi kesalahan kecil karena bentuk kontak yang berbeda.

Memilih Spacer dan Anvil yang Tepat Sesuai Ukuran Lubang Target

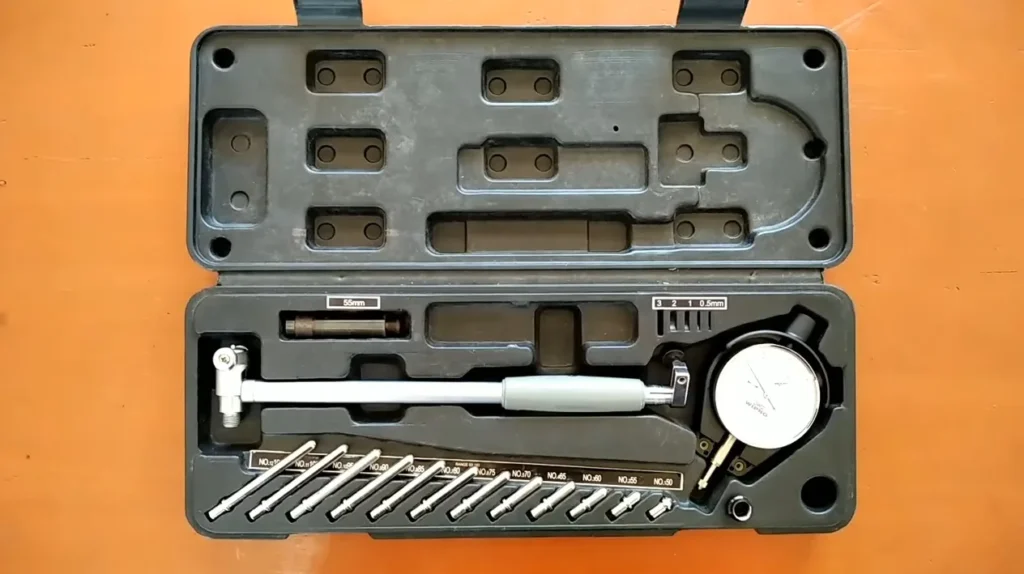

Setiap set bore gauge dilengkapi berbagai spacer dan anvil untuk mencakup rentang ukuran tertentu. Pilih kombinasi yang salah dan hasilnya tidak akan akurat.

Aturan praktisnya: indicator harus berada di sekitar posisi tengah (mid-stroke) saat bore gauge di dalam lubang. Kalau indicator sudah mentok di salah satu arah, berarti kombinasi spacer atau anvil kamu salah dan pengukuran tidak valid.

Panduan Langkah demi Langkah Cara Menggunakan Bore Gauge dengan Benar

Teknik Memegang dan Memposisikan Bore Gauge agar Hasil Akurat (Rocking Method)

Ini adalah teknik yang paling membedakan hasil akurat dari yang tidak akurat. Rocking method bekerja seperti ini:

Saat bore gauge dimasukkan ke lubang, kamu tidak langsung baca angkanya. Kamu perlu mengayunkan bore gauge perlahan dari posisi tegak ke sedikit miring ke kanan, ke kiri, maju, dan mundur. Selama gerakan ini, jarum indicator akan bergerak. Titik di mana jarum indicator mencapai defleksi minimum (paling sedikit menyimpang ke arah plus) adalah posisi pengukuran yang benar, yaitu posisi di mana kedua anvil benar-benar berada di titik diameter sejati lubang.

Tips memegang yang benar:

• Pegang hanya di grip, jangan sentuh batang logam untuk menghindari ekspansi termal dari panas tangan.
• Masukkan bore gauge dalam posisi sedikit miring, lalu tegakkan perlahan sambil merasakan resistance anvil.
• Ayunkan dengan gerakan kecil dan halus, bukan gerakan kasar. Gerakan berlebihan bisa merusak anvil.
• Pastikan indicator menghadap ke arah yang mudah kamu baca tanpa harus memaksakan posisi leher atau mengubah posisi bore gauge.

Prosedur Pengukuran: Titik Atas-Tengah-Bawah, Dua Sumbu Tegak Lurus, dan Pencatatan Data

Satu titik pengukuran tidak cukup. Lubang yang terlihat bulat di permukaan bisa saja taper ke dalam atau oval di tengah. Prosedur pengukuran yang benar:

1. Tentukan minimal 3 titik kedalaman: atas (dekat permukaan), tengah, dan bawah (dekat dasar lubang).
2. Di setiap kedalaman, ukur di dua sumbu tegak lurus: sumbu X dan sumbu Y (putar bore gauge 90°).
3. Lakukan rocking method di setiap titik untuk memastikan kamu selalu baca diameter sejati.
4. Catat semua 6 nilai (atau lebih jika lubang sangat dalam).
5. Hitung nilai aktual dengan rumus:

Nilai Aktual = Nilai Referensi Kalibrasi ± Deviasi Indikator

Contoh: kamu kalibrasi di 50,000 mm, indikator menunjukkan +0,02 mm, maka diameter aktual = 50,020 mm.

6. Bandingkan semua nilai untuk mendeteksi:
   • Taper: nilai berbeda antara atas dan bawah
   • Ovality/Out-of-round: nilai berbeda antara sumbu X dan Y di kedalaman yang sama
   • Bell mouth: diameter lebih besar di dekat permukaan dibanding di tengah

Membaca Hasil: Memahami Deviasi pada Dial/Digital Display dan Konversi ke Nilai Aktual

Pada dial bore gauge, jarum akan menyimpang ke kanan (plus) jika lubang lebih besar dari referensi, dan ke kiri (minus) jika lebih kecil. Setiap divisi pada dial tipikal = 0,01 mm. Jadi:

• Jarum di +3 divisi: lubang 0,03 mm lebih besar dari referensi.
• Jarum di -2 divisi: lubang 0,02 mm lebih kecil dari referensi.

Pada digital bore gauge, nilai deviasi langsung tampil sebagai angka positif atau negatif. Lebih mudah dibaca, tapi tetap perlu dikonversi ke nilai aktual dengan rumus yang sama di atas.

Troubleshooting, Tips Akurasi, dan Perawatan Bore Gauge

5 Kesalahan Umum yang Mengurangi Akurasi

Tips Perawatan: Pembersihan, Penyimpanan, dan Jadwal Kalibrasi Ulang

• Bersihkan anvil dan batang dengan kain lembut dan sedikit alkohol setelah setiap penggunaan. Serpihan chip atau oli yang mengeras di anvil langsung merusak akurasi.
• Simpan dalam kotak aslinya dengan busa pelindung. Jangan taruh bore gauge sembarangan di atas meja bersama alat lain karena benturan kecil sudah cukup merusak sistem lever.
• Jangan menyimpan dalam kondisi indicator tertekan penuh. Pastikan anvil dalam kondisi bebas (tidak tertekan) saat disimpan untuk menjaga umur pegas.
• Jadwal kalibrasi ulang: untuk pemakaian rutin di produksi, kalibrasi ulang ke badan kalibrasi resmi minimal setiap 6 bulan sekali. Untuk pemakaian intensif atau toleransi sangat ketat, lakukan setiap 3 bulan.
• Cek konsistensi kalibrasi setiap hari sebelum mulai shift dengan ring master gauge. Kalau deviasi sudah lebih dari 0,005 mm dari nol, kalibrasi ulang sebelum mulai pengukuran produksi.

Kesimpulan: Konsistensi Teknik dan Perawatan Alat Kunci Pengukuran Presisi yang Andal

Bore gauge adalah alat yang sederhana secara konsep tapi menuntut konsistensi dalam teknik dan perawatan. Kita semua bisa mendapatkan hasil pengukuran yang akurat dan repeatable asalkan kalibrasi dilakukan dengan benar, rocking method dijalankan setiap saat, dan alat dirawat dengan disiplin. Dalam konteks manufaktur presisi dan quality control produksi, satu pengukuran yang salah karena teknik yang tidak konsisten bisa menyebabkan part lolos QC padahal sebenarnya out-of-tolerance. Investasi waktu untuk belajar teknik yang benar jauh lebih murah dari biaya rework atau recall produk.
