Mengenal Apa itu Gate Valve : Fungsi, Cara Kerja, dan Jenisnya untuk Industri

Panduan lengkap mengenai katup pintu air (gate valve) yang membahas definisi, mekanisme kerja naik turun baji logam, pilihan jenis rising dan non-rising stem, tabel estimasi harga pasar di Indonesia, serta panduan praktis perawatan berkala dari tim lapangan Teknik Jaya Component guna mencegah kebocoran pipa industri.

• Katup pintu didesain khusus hanya untuk menutup penuh atau membuka penuh aliran fluida, bukan membatasi volume aliran secara parsial.
• Material umum yang digunakan meliputi besi cor (cast iron), baja karbon (carbon steel), dan baja tahan karat (stainless steel) tipe SS316.
• Kisaran harga pasar katup pintu air ukuran 2 inci hingga 10 inci bervariasi dari Rp 750.000 hingga Rp 18.000.000 per unit.

Pernah nggak sih, kamu lagi asyik produksi, tiba-tiba pipa bocor dan bikin seluruh jalur berhenti total? Saya pernah ngalamin sendiri, dan percayalah, itu pengalaman yang nggak enak banget. Salah satu penyebabnya seringkali karena kita kurang paham sama komponen kecil tapi vital: gate valve atau katup pintu. Makanya, di artikel ini saya ajak kamu kenalan lebih dekat sama si katup ini. Mulai dari fungsi, cara kerja, jenisnya, sampai tips perawatan biar awet. Yuk, simak!

Mengenal Apa itu Gate Valve dan Cara Kerjanya

Sederhananya, gate valve adalah katup yang didesain khusus buat membuka penuh atau menutup rapat aliran fluida. Bukan buat mengatur setengah-setengah, ya. Jadi kalau kamu paksa buat throttle (mengatur debit sebagian), siap-siap aja komponen di dalamnya cepet rusak. Saya sering lihat di lapangan, banyak orang masih salah paham soal ini.

Materialnya pun beragam. Mulai dari besi cor (cast iron) buat air bersih, baja karbon (carbon steel) buat tekanan tinggi, sampai stainless steel tipe SS316 buat cairan kimia korosif. Pilihannya tergantung kebutuhan fluidamu.

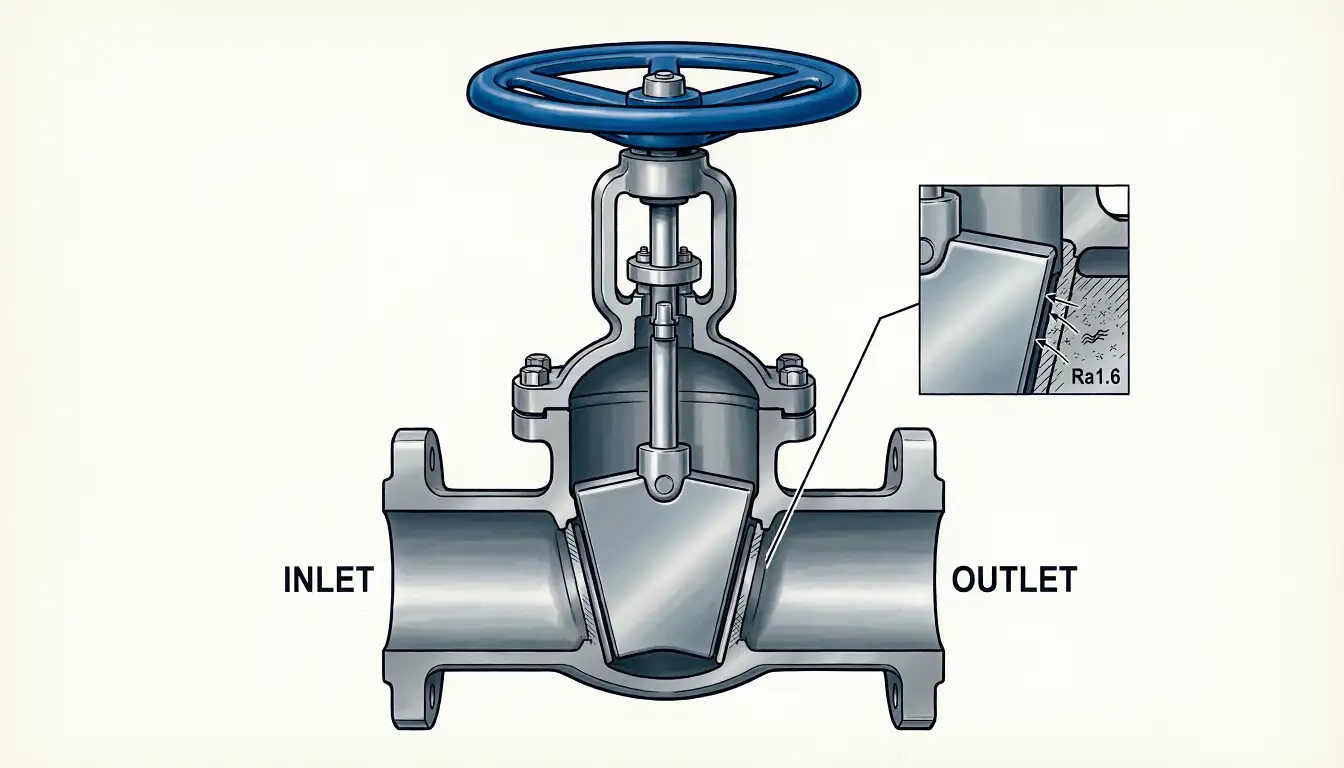

Nah, ini bagian yang seru. Gate valve bekerja dengan menggerakkan piringan logam berbentuk baji secara vertikal. Bayangin kayak gerbang yang naik turun. Waktu kamu putar handwheel (roda kemudi) searah jarum jam, baji turun menutup rapat. Sebaliknya, kalau diputar berlawanan, baji naik dan aliran lancar tanpa hambatan.

Karena desainnya yang minim hambatan, pressure drop (penurunan tekanan) jadi sangat kecil saat katup terbuka penuh. Ini keunggulan utama yang bikin gate valve banyak dipakai di industri.

Mengapa Harus Mengenal Apa itu Gate Valve Sebelum Melakukan Instalasi

Bayangin kalau kamu salah pilih katup buat sistem tekanan tinggi. Bisa-bisa pipa jebol dan produksi berhenti berhari-hari. Belum lagi biaya perbaikan yang nggak sedikit. Makanya, pahami dulu batas operasionalnya.

Gate valve ini nggak cocok buat mengatur aliran setengah terbuka. Kenapa? Karena efek turbulensi dan kavitasi bisa mengikis piringan katup. Saya pernah ketemu kasus di pabrik makanan, katup dipakai setengah buka terus-terusan, akhirnya dalam sebulan udah bocor. Padahal kalau dipakai benar, bisa tahan bertahun-tahun.

Jenis-Jenis Katup Pintu yang Umum Digunakan

Dalam dunia industri, terdapat beberapa tipe katup pintu yang masing-masing disesuaikan dengan kebutuhan instalasi pipa:

• Rising Stem (Poros Naik) : Poros katup akan naik ke atas saat pintu dibuka. Dengan Mengenal Apa itu Gate Valve tipe rising stem, operator lapangan dapat langsung memantau posisi katup dari jauh secara visual. Jika ulir poros terlihat menonjol ke atas, berarti katup sedang dalam kondisi terbuka.
• Non-Rising Stem (Poros Tidak Naik) : Poros tetap berada di dalam katup saat pintu bergerak naik. Sebaliknya, jika Anda Mengenal Apa itu Gate Valve tipe non-rising stem, Anda tahu bahwa tipe ini ideal untuk ruang sempit karena tidak memerlukan ruang tambahan saat dibuka. Model ini sering digunakan pada pipa bawah tanah atau lambung kapal.
• Solid Wedge : Menggunakan satu baji kokoh yang sangat kuat untuk menutup aliran. Tipe ini paling populer karena konstruksinya yang sederhana dan tahan lama untuk berbagai jenis fluida cair.
• Flexible Wedge : Memiliki sedikit celah fleksibel di bagian tengah baji, memungkinkannya menyesuaikan diri dengan perubahan suhu pipa tanpa macet.

Estimasi Harga Pasar dan Spesifikasi Bahan

Sebelum membeli, Mengenal Apa itu Gate Valve dari segi harga dan bahan sangat membantu penghematan anggaran perawatan. Bahan besi cor (cast iron) biasanya digunakan untuk air bersih, sedangkan bahan baja tahan karat (stainless steel) dipakai untuk cairan kimia aktif yang bersifat korosif. Untuk penggunaan tekanan sangat tinggi seperti industri minyak dan gas, material carbon steel (baja karbon) menjadi pilihan utama.

Di bawah ini adalah daftar estimasi harga pasar katup pintu air berdasarkan ukuran dan material standar di Indonesia:

Tips Perawatan Praktis dari Teknik Jaya Component

Dari pengalaman saya di Teknik Jaya Component, perawatan gate valve itu sebenarnya gampang kalau rutin. Ini beberapa tips yang saya terapkan:

• Lumasi poros secara berkala setiap 3 bulan sekali. Ini mengurangi risiko macet dan kebocoran.
• Periksa paking (gasket) secara rutin. Kalau sudah aus atau keras, segera ganti sebelum bocor besar.
• Jangan pernah memakai katup setengah terbuka untuk throttle. Ini pesan penting yang sering diabaikan.
• Catat riwayat perawatan biar kamu tahu kapan harus ganti komponen.

Saya dulu pernah ketemu kasus di pabrik kimia, katup nggak dilumasi selama setahun. Akhirnya porosnya macet total dan harus ganti unit baru. Padahal kalau rutin dilumasi, bisa awet bertahun-tahun.

Panduan Langkah Memasang Katup Pintu dengan Benar

Pemasangan yang benar juga menentukan umur katup. Saya selalu rekomendasikan langkah-langkah ini ke tim teknis:

1. Bersihkan pipa dari kerak, pasir, atau sisa las sebelum pasang katup.
2. Pastikan flensa sejajar biar nggak ada beban berlebih di badan katup.
3. Pakai gasket berkualitas di sambungan flensa buat cegah kebocoran mikro.
4. Kencangkan baut secara menyilang dengan torsi sama rata biar rapat sempurna.

Kalau langkah di atas diabaikan, seringkali terjadi kebocoran kecil yang lama-lama jadi besar. Saya udah sering lihat sendiri.

baca juga :
– Apa Itu Cryogenic Ball Valve
– Jenis Pompa Air yang Digunakan dalam Industri Manufaktur

Keunggulan dan Batasan Penggunaan Gate Valve

Biar kamu makin yakin, saya kasih gambaran jelas soal kelebihan dan kekurangan gate valve :

Kelebihan gate valve :

• Menutup rapat (bubble-tight shutoff)
• Pressure drop kecil saat terbuka penuh
• Bisa dipakai untuk aliran dua arah (bidirectional)

Kekurangan gate valve :

• Butuh waktu lama buka-tutup karena putaran poros banyak
• Nggak cocok buat throttle (setengah terbuka) karena rentan abrasi dan getaran

.

Rangkuman Akhir Pemilihan Katup Industri

Memilih katup yang tepat memerlukan pengetahuan spesifikasi yang matang demi keamanan operasional. Sebagai ringkasan, langkah Mengenal Apa itu Gate Valve secara menyeluruh merupakan bekal penting demi menjaga kelancaran operasional pabrik Anda. Hubungi penyedia komponen industri terpercaya seperti Teknik Jaya Component untuk mendapatkan produk berkualitas tinggi yang sesuai dengan kebutuhan spesifik sistem pipa Anda.
