Pernah nggak sih kamu membayangkan apa yang terjadi pada logam biasa ketika dipaksa mengalirkan cairan bersuhu minus 150°C ke bawah?
Beberapa dari kita mungkin sempat meremehkan hal ini. Pikir, “Ah, katup ya katup aja, yang penting bisa nutup dan buka.” Big mistake. Pengalaman di lapangan (dan beberapa insiden yang bikin deg-degan) mengajarkan saya satu hal yang mutlak: di dunia kriogenik, thermal shock adalah musuh bebuyutan. Logam yang di suhu ruang terasa kokoh, di suhu minus ekstrem bisa menyusut drastis, menjadi rapuh layaknya kaca, dan hancur berkeping-keping.

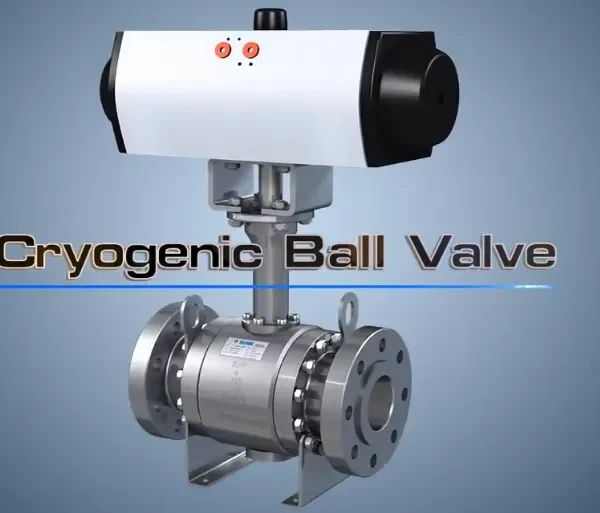

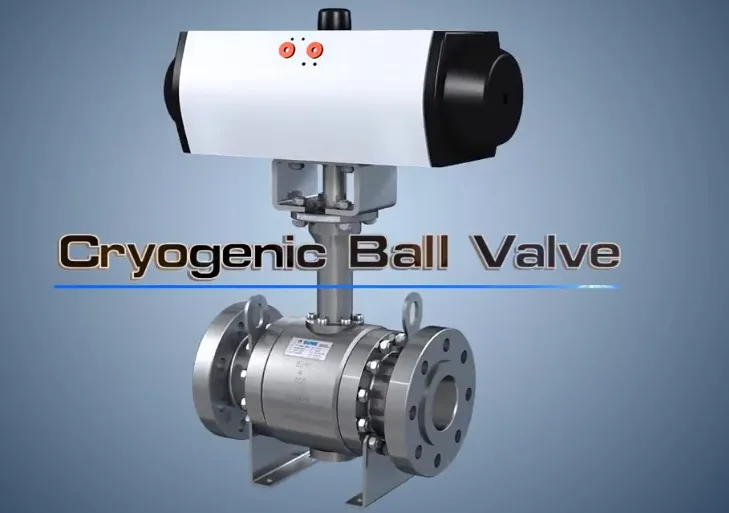

Di sinilah Cryogenic Ball Valve masuk ke dalam permainan. Ini bukan sekadar komponen pengontrol aliran. Ini adalah garis pertahanan terakhir yang mencegah kebocoran fatal pada fluida berbahaya seperti LNG (Liquefied Natural Gas), oksigen cair, atau nitrogen cair.
Table of Contents
- Kenapa Katup Biasa Pasti Gagal di Sini?
- Perbandingan Singkat: Jangan Sampai Salah Beli
- Realita Anggaran: Investasi, Bukan Pengeluaran
- Kesimpulan: Tidur Nyenyak dengan Spesifikasi yang Tepat
Kenapa Katup Biasa Pasti Gagal di Sini?
Banyak yang bertanya, kenapa nggak pakai katup ball valve standar yang lebih murah aja? Jawabannya ada pada fisika material.
Ketika kamu mengalirkan nitrogen cair (suhu -196°C), katup standar akan mengalami kontraksi ekstrem. Segel (seal) elastomer atau PTFE biasa akan mengeras dan kehilangan fleksibilitasnya dalam hitungan detik. Hasilnya? Kebocoran mikroskopis yang perlahan membesar. Dan di industri gas cair, kebocoran sekecil apa pun adalah resep bencana, karena uap yang keluar bisa dengan cepat membentuk campuran yang mudah terbakar atau meledak di udara.
Dua Fitur “Penyelamat Nyawa” yang Wajib Ada
Kalau kamu sedang mengevaluasi spesifikasi katup untuk proyek kriogenik, ada dua hal yang nggak bisa kamu kompromikan. Saya selalu menekankan ini ke tim atau klien saya:
- Extended Bonnet (Bonnet yang Diperpanjang) Ini bukan cuma desain biar kelihatan keren atau panjang. Fungsinya sangat krusial: menjauhkan gland packing dan aktuator dari suhu ekstrem fluida di dalam pipa. Dengan adanya jarak aman ini, kita mencegah pembekuan pada area segel atas. Kalau area ini beku, operator nggak akan bisa memutar katup secara manual saat darurat. Ngeri, kan?

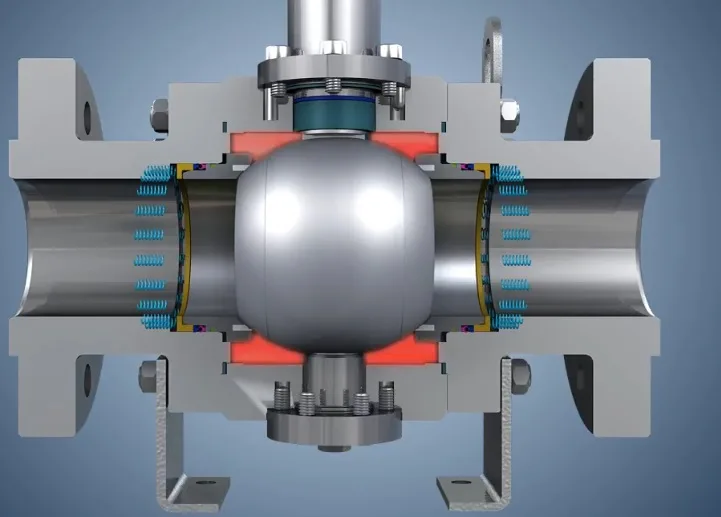

- Cavity Pressure Relief (Pelepas Tekanan Rongga) Ini fitur yang sering diabaikan oleh yang belum paham. Bayangkan ada sisa cairan kriogenik yang “terjebak” di dalam rongga bola katup saat posisi tertutup. Ketika suhu lingkungan naik sedikit saja, cairan itu menguap dan memuai hingga ribuan kali lipat. Tanpa fitur relief otomatis, tekanan internal ini bakal memecahkan badan katup dalam hitungan detik layaknya bom waktu. Katup kriogenik yang baik punya mekanisme untuk membuang tekanan berlebih ini secara aman.
(Sebagai catatan samping: Selalu, saya ulangi, SELALU minta cryogenic testing certificate sebelum pemasangan. Uji kebocoran helium di suhu super dingin itu bukan sekadar formalitas kertas. Itu satu-satunya bukti nyata bahwa katup tersebut benar-benar siap tempur.)
Perbandingan Singkat: Jangan Sampai Salah Beli
Biar nggak bingung bedain mana yang “kaleng-kaleng” dan mana yang built for purpose, coba lihat perbandingan simpel ini:
| Aspek Teknis | Katup Bola Standar | Katup Bola Cryogenic |
|---|---|---|
| Batas Suhu Kerja | -29°C hingga 200°C | Hingga -196°C (atau lebih rendah) |
| Desain Bonnet | Pendek / Standar | Extended Bonnet (Wajib) |
| Material Segel | PTFE Standar / Elastomer | PCTFE, TFM, atau Logam-ke-Logam Khusus |
| Pengaman Rongga | Tidak Ada | Wajib Ada (Cavity Pressure Relief) |
Realita Anggaran: Investasi, Bukan Pengeluaran
Ngomongin soal duit, wajar kalau kamu kepikiran anggarannya. Tapi dengerin baik-baik: ngirit di komponen kritis ini malah bakal bikin boncos berkali-kali lipat kalau udah ada downtime atau, ampuh deh, insiden keselamatan.
Sebagai gambaran kasar di pasar Indonesia (ingat, ini fluktuatif tergantung rating tekanan ANSI Class dan material body-nya):
- Ukuran 1/2″ – 2″ (Class 150/300): Sekitar Rp8,5 juta – Rp25 juta per unit.
- Ukuran 3″ – 6″ (Class 150/300): Sekitar Rp35 juta – Rp95 juta per unit.
- Ukuran di atas 8″ (dengan Actuator): Bisa tembus di atas Rp150 juta per unit, tergantung kustomisasi.
Harga di atas hanyalah estimasi. Jangan pernah menjadikannya patokan mutlak tanpa konsultasi teknis. Memilih tipe katup yang salah bukan cuma merusak sistem perpipaan, tapi mempertaruhkan nyawa pekerja di area pabrik.
Kesimpulan: Tidur Nyenyak dengan Spesifikasi yang Tepat
Pada akhirnya, memahami Cryogenic Ball Valve bukan soal menghafal definisi teknis. Ini tentang menyadari bahwa di balik operasional pabrik pengolahan gas cair yang tampak tenang, ada ribuan komponen yang bekerja keras menahan kondisi ekstrem.
Pastikan setiap komponen yang kamu pasang memenuhi standar manufaktur internasional yang ketat, seperti API 607 (uji ketahanan api) dan BS 6364 (spesifikasi khusus katup kriogenik). Memilih mitra penyedia komponen (seperti tim kami di Teknik Jaya Component) yang paham betul nuansa material tahan asam dan dingin adalah langkah paling rasional untuk memperpanjang usia aset dan, yang paling penting, menjaga semua orang pulang ke rumah dengan selamat.
