Ukuran Baut Inchi dan Tabelnya, Ulir Withworth British yang Wajib Kamu Tahu

Hai teman-teman mahasiswa! Kamu pasti sering lihat berbagai jenis baut dan mur di sekitar kita, kan? Dari proyek teknik sampai merakit perabot rumah, baut selalu jadi komponen penting banget. Tapi, tahu nggak sih kalau baut itu punya standar ukuran ulir yang beda-beda? Nah, yang paling umum kita temui ada dua, yaitu ulir inchi dan ulir metrik. Kali ini, kita akan bahas tuntas tentang perbedaan drat inchi dan mm, biar kamu nggak bingung lagi nanti pas praktikum atau lagi nge-DIY.

Memahami kedua jenis ulir ini penting banget lho, terutama kalau kamu berkecimpung di dunia teknik. Salah pilih baut atau mur bisa bikin rusak komponen atau bahkan membahayakan keselamatan. Yuk, kita mulai petualangan kita mengenal dunia ulir baut!.

Kenalan Sama Ulir Baut Inchi

Ulir baut inchi, atau yang sering disebut juga ulir standar imperial, sudah ada sejak lama. Sistem ini banyak dipakai di Amerika Serikat dan beberapa negara lain yang masih menganut standar imperial. Penulisannya unik, pakai pecahan atau angka desimal dalam satuan inchi.

Pada ulir inchi, kita biasanya menemukan dua jenis utama: UNC (Unified National Coarse) untuk ulir kasar, dan UNF (Unified National Fine) untuk ulir halus. Keduanya punya karakteristik ulir yang berbeda, tergantung aplikasinya. Misalnya, UNC itu lebih tahan lepas karena ulirnya lebih dalam, sedangkan UNF punya kekuatan cengkraman yang lebih baik karena ulir lebih banyak dalam panjang yang sama.

Bagaimana dengan ukuran baut inchi yang sering kamu dengar? Contohnya nih, sering ada yang tanya drat 1/4 berapa mm atau drat 3/8 berapa mm. Untuk ulir inchi, angkanya menunjukkan diameter nominal ulir, lalu diikuti jumlah ulir per inchi (TPI = Threads Per Inch) dan jenis ulir (UNC atau UNF). Jadi, 1/4-20 UNC artinya diameter 1/4 inchi dengan 20 ulir per inchi berjenis kasar.

Mengenal Ulir Baut Metrik

Kalau ulir baut metrik, ini standar yang paling banyak dipakai di seluruh dunia, termasuk Indonesia. Sistem metrik ini merupakan bagian dari Sistem Satuan Internasional (SI). Jadi, ukurannya pakai milimeter (mm), jauh lebih mudah dipahami buat kita yang sudah terbiasa dengan satuan metrik.

Penulisan ulir metrik lebih simpel. Biasanya diawali huruf ‘M’ diikuti angka diameter nominal dalam milimeter, lalu ‘x’ dan angka jarak antar ulir (pitch) dalam milimeter juga. Contohnya, M8 x 1.25. Ini berarti diameter nominalnya 8 mm, dan jarak antara puncak ulir satu ke puncak ulir berikutnya adalah 1.25 mm. Ada juga M8 saja, itu artinya ulir kasar standar dengan pitch yang sudah ditentukan.

Ulir metrik juga punya beberapa standar, tapi yang paling umum adalah ISO Metric Screw Thread. Fleksibilitas pitch pada ulir metrik juga memungkinkan adanya ulir kasar (coarse) dan ulir halus (fine), sama seperti inchi, tapi dengan notasi yang berbeda.

Baca Juga :
– Tabel Drat Ulir BSPP dan BSPT
– Tabel Ulir Drat UNF
– Tabel Ulir Drat UNC

Nah, Ini Dia Perbedaan Drat Inchi dan Mm yang Paling Utama

Penting banget nih buat kamu tahu poin-poin krusial yang membedakan kedua jenis ulir ini. Yuk, kita lihat beberapa perbedaan utamanya:

• Satuan Pengukuran: Ini yang paling jelas. Ulir inchi pakai satuan inchi, sementara ulir metrik pakai milimeter (mm). Satu inchi itu sama dengan 25.4 mm.
• Notasi Penulisan: Pada ulir inchi, notasinya seperti pecahan (misal 1/4) atau nomor tertentu untuk diameter yang lebih kecil, lalu TPI (Threads Per Inch), contoh: 1/4-20 UNC. Kalau metrik, notasinya ‘M’ diikuti diameter dan pitch, contoh: M8 x 1.25.
• Profil Ulir: Kebanyakan ulir metrik punya profil ulir dengan sudut 60 derajat. Sementara ulir inchi (standar UNC/UNF) juga umumnya punya sudut 60 derajat, tapi ada juga standar inchi lain yang mungkin berbeda.
• Standar Internasional: Ulir metrik adalah standar internasional yang paling diterima luas. Sedangkan ulir inchi lebih dominan di beberapa negara tertentu saja.

Konversi Ukuran Drat Inchi ke Milimeter: Contoh Praktis

Pasti banyak yang penasaran kan, kalau drat 1/4 berapa mm? Atau drat 1/8 inch berapa mm? Karena ini sering jadi pertanyaan, yuk kita bahas beberapa konversi yang paling sering dicari:

• Drat 1/8 inch berapa mm? Untuk drat 1/8 inchi, diameternya sekitar 3.175 mm. Biasanya ini akan setara dengan baut metrik M3 atau M4 tergantung pitch dan toleransi.
• Drat 1/4 berapa mm? Kalau drat 1/4 inchi, diameternya adalah 6.35 mm. Ini seringkali bisa mendekati baut metrik M6, tapi ingat, pitch-nya pasti beda!
• Drat 3/8 berapa mm? Untuk drat 3/8 inchi, diameternya sekitar 9.525 mm. Ini bisa dibilang ‘dekat’ dengan baut metrik M10, tapi lagi-lagi, tidak identik.
• Drat 3/4 berapa mm? Drat 3/4 inchi punya diameter 19.05 mm. Ukuran ini biasanya mendekati baut metrik M20, tapi perbedaannya tetap signifikan pada pitch.

Penting untuk diingat bahwa walaupun ada angka yang ‘mirip’, kamu tidak bisa sembarangan mengganti baut inchi dengan metrik, atau sebaliknya. Perbedaan pitch dan profil ulir akan membuat baut tidak pas, bisa dol (ulir rusak), atau bahkan lepas saat menerima beban.

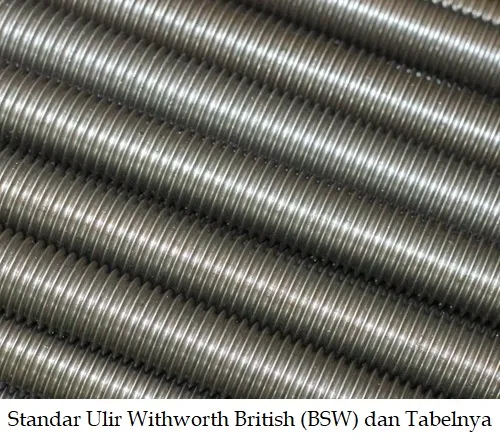

Tabel Drat Inchi, Ulir Whitworth (BSW Thread)

Pentingnya Memahami Jenis Ulir Baut

Memahami perbedaan drat inchi dan mm itu krusial banget lho. Kenapa? Karena ini akan mempengaruhi banyak hal:

• Kompatibilitas: Baut inchi hanya bisa dipasangkan dengan mur inchi yang punya diameter dan TPI yang sama. Begitu juga baut metrik, cuma bisa pasang dengan mur metrik yang diameternya sama dan pitch-nya cocok.
• Keamanan & Kekuatan: Menggunakan baut yang tidak sesuai standar ulir bisa mengurangi kekuatan sambungan. Baut bisa kendor sendiri atau ulirnya malah rusak. Ini jelas berbahaya, apalagi untuk aplikasi yang menahan beban berat.
• Ketersediaan: Di beberapa daerah atau negara, salah satu standar mungkin lebih mudah ditemukan daripada yang lain. Kamu jadi tahu harus cari baut yang mana.
• Efisiensi Kerja: Dengan pengetahuan ini, kamu bisa lebih cepat mengidentifikasi baut yang dibutuhkan dan menghindari kesalahan pembelian atau pemasangan.

Tips Praktis Mengidentifikasi Ulir Baut

Meskipun kita sudah tahu teori perbedaan drat inchi dan mm, di lapangan kadang sulit membedakan cuma dengan mata telanjang. Tenang, ada beberapa alat yang bisa bantu kamu:

• Jangka Sorong (Caliper): Alat ini wajib punya bagi kamu yang di teknik. Kamu bisa mengukur diameter luar baut dengan akurat. Dari situ, kamu bisa dapat gambaran awal apakah itu ulir inchi atau metrik.
• Mal Ulir (Thread Gauge): Ini adalah alat paling efektif untuk mengidentifikasi pitch atau TPI suatu ulir. Mal ulir punya banyak bilah dengan bentuk ulir yang berbeda. Kamu tinggal coba paskan bilah mal ke ulir baut, sampai pas tanpa celah. Dari situ, kamu akan tahu berapa TPI (untuk inchi) atau berapa pitch (untuk metrik).
• Tabel Konversi: Selalu sediakan tabel konversi ukuran baut inchi ke metrik atau sebaliknya. Ini akan sangat membantu saat kamu butuh mencocokkan.

Kesimpulan

Memahami perbedaan drat inchi dan mm pada baut memang penting, terutama bagi kamu para mahasiswa teknik. Meski terlihat sepele, perbedaan ini punya dampak besar pada kompatibilitas, keamanan, dan efisiensi kerja. Kita sudah belajar tentang karakteristik masing-masing, contoh konversinya seperti drat 1/4 berapa mm atau drat 3/8 berapa mm, dan cara mengidentifikasinya.

Jadi, mulai sekarang, jangan sampai salah pilih baut lagi ya! Selalu pastikan ulir baut yang kamu pakai sudah sesuai dengan standar yang dibutuhkan. Dengan pengetahuan ini, kamu selangkah lebih maju jadi engineer yang cermat dan andal!.

Demikian artikel singkat mengenai Ukuran Baut Inchi dan Tabelnya, Ulir Withworth British yang Wajib Kamu Tahu. simak artikel kami lainnya
