Buat kamu yang sedang mencari tabel ukuran baut dan kuncinya baik metrik (mm) maupun inchi, kamu tepat sekali. Atau kamu ada yang cari tabel ukuran kunci inchi ke mm atau daftar ukuran kunci pas inchi simak dibawah ini
Tabel Baut Metrik dengan Kuncinya

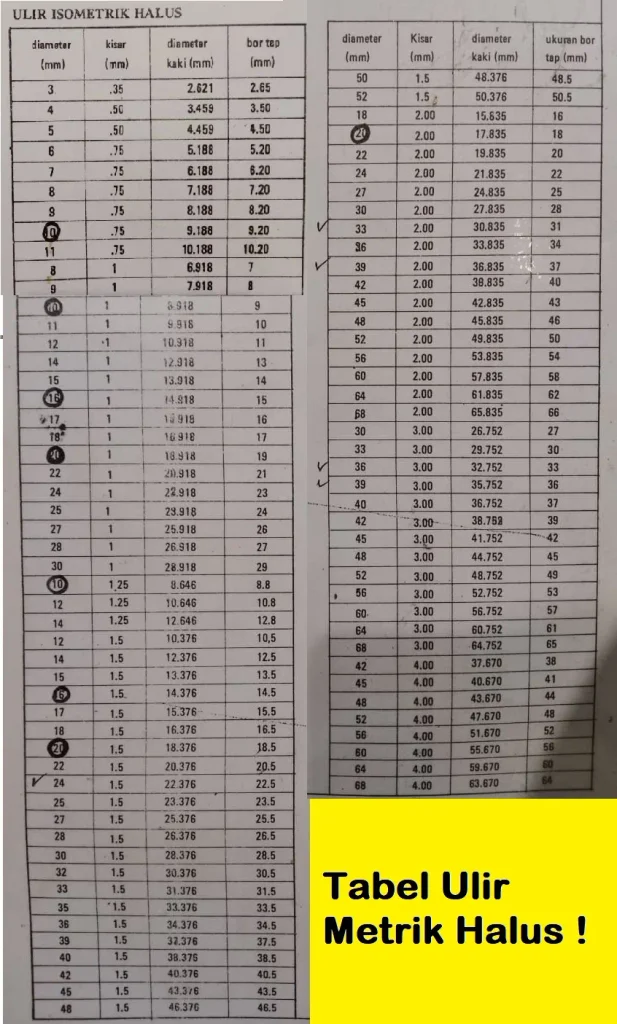

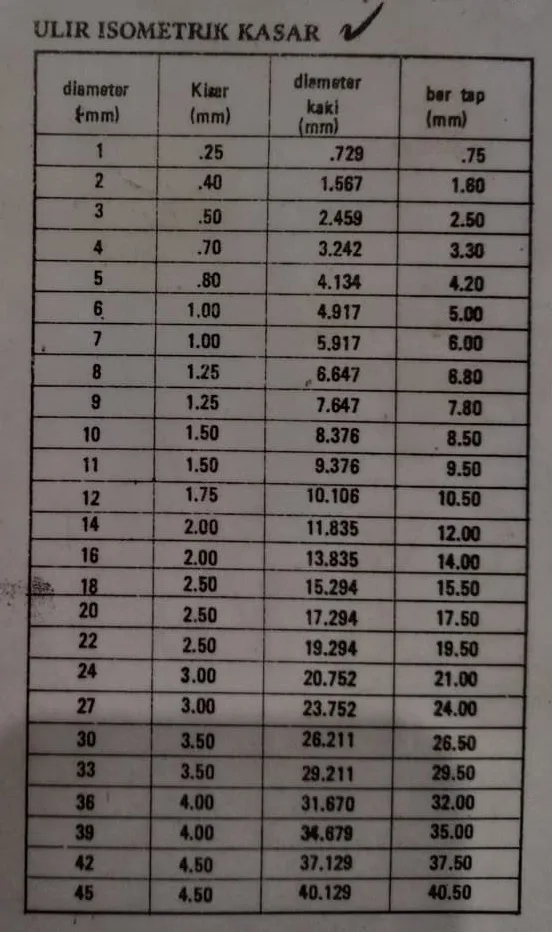

Berikut tabel ukuran baut metrik beserta ukuran kunci (kunci pas/ring) yang sesuai, lengkap dengan pitch ulir kasar (standar) dan ulir halus:
| Diameter Baut (M) | Ulir Kasar / Standar (mm) | Ulir Halus (mm) | Ukuran Kunci (mm) |
| M3 | 0.50 | – | 5.5 |
| M4 | 0.70 | – | 7 |
| M5 | 0.80 | – | 8 |
| M6 | 1.00 | 0.75 | 10 |
| M8 | 1.25 | 1.00 | 13 |
| M10 | 1.50 | 1.25 | 17 (versi lama: 16) |
| M12 | 1.75 | 1.25 / 1.50 | 19 |
| M14 | 2.00 | 1.50 | 22 |
| M16 | 2.00 | 1.50 | 24 |
| M18 | 2.50 | 1.50 | 27 |
| M20 | 2.50 | 1.50 | 30 |
| M22 | 2.50 | 1.50 | 32 |
| M24 | 3.00 | 2.00 | 36 |
| M27 | 3.00 | 2.00 | 41 |
| M30 | 3.50 | 2.00 | 46 |
| M33 | 3.50 | 2.00 | 50 |
| M36 | 4.00 | 3.00 | 55 |
| M39 | 4.00 | 3.00 | 60 |
Catatan:
- Ukuran kunci di atas mengikuti standar kepala baut heksagonal (hex bolt) umum sesuai DIN 933/ISO 4014-4017.
- M10 punya dua versi: standar lama (DIN lama) pakai kunci 16mm, standar ISO/JIS terbaru pakai 17mm — cek dulu ke bautnya langsung kalau ragu.
- Ulir halus (fine thread) pada M3–M5 jarang tersedia di pasaran karena ukurannya terlalu kecil untuk varian fine.
- Untuk baut khusus (flange bolt, socket head, dll), ukuran kunci bisa berbeda dari tabel ini karena bentuk kepala baut berbeda (misal socket head pakai kunci L/Allen, bukan kunci pas).
Tabel Ukuran Baut Inchi dan Kuncinya
Berikut tabel ukuran baut inchi (UNC/UNF) beserta ukuran kuncinya:
| Diameter Baut | Ulir Kasar/UNC (TPI) | Ulir Halus/UNF (TPI) | Ukuran Kunci (inch) | Ukuran Kunci (mm, ±) |
| #4 | 40 | 48 | 1/4 | 6.35 |
| #6 | 32 | 40 | 1/4 | 6.35 |
| #8 | 32 | 36 | 11/32 | 8.7 |
| #10 | 24 | 32 | 3/8 | 9.5 |
| #12 | 24 | 28 | 7/16 | 11.1 |
| 1/4″ | 20 | 28 | 7/16 | 11.1 |
| 5/16″ | 18 | 24 | 1/2 | 12.7 |
| 3/8″ | 16 | 24 | 9/16 | 14.3 |
| 7/16″ | 14 | 20 | 5/8 | 15.9 |
| 1/2″ | 13 | 20 | 3/4 | 19.05 |
| 9/16″ | 12 | 18 | 13/16 | 20.6 |
| 5/8″ | 11 | 18 | 15/16 | 23.8 |
| 3/4″ | 10 | 16 | 1-1/8 | 28.6 |
| 7/8″ | 9 | 14 | 1-5/16 | 33.3 |
| 1″ | 8 | 14 | 1-1/2 | 38.1 |
| 1-1/8″ | 7 | 12 | 1-11/16 | 42.9 |
| 1-1/4″ | 7 | 12 | 1-7/8 | 47.6 |
| 1-3/8″ | 6 | 12 | 2-1/16 | 52.4 |
| 1-1/2″ | 6 | 12 | 2-1/4 | 57.2 |
Catatan:
- TPI = Threads Per Inch (jumlah ulir per inchi), semakin besar angkanya berarti ulirnya semakin rapat/halus.
- UNC (Unified National Coarse) = ulir kasar/standar, paling umum dipakai.
- UNF (Unified National Fine) = ulir halus, biasa dipakai untuk aplikasi presisi atau beban getar tinggi (otomotif, mesin).
- Baut ukuran #4–#12 sering berupa machine screw, kepala bisa bervariasi (hex, pan, socket), jadi ukuran kunci di atas berlaku untuk kepala hex standar saja.
- Ukuran kunci di atas mengikuti standar SAE/ANSI umum — beberapa merk (terutama otomotif Amerika lama) bisa punya variasi kecil.
baut drat 10 itu adalah M10
baut 24 adalah ukuran M24 dengan diameter 23,8 mm
baut m8 sekitar diameter 7.9 mm
baut 17 sekitar diameter 16.85 mm
baut 12 sekitar diameter 11.9 mm
