Pernahkah kamu memegang dua ujung pipa besar di lapangan dan bingung kenapa harus disambung pakai flange, bukan langsung dilas jadi satu? Saya pernah mengalami momen itu waktu awal-awal terjun ke proyek perpipaan, dan pertanyaan itu justru jadi pintu masuk saya memahami betapa pentingnya standar ANSI/ASME.
Di artikel ini, saya akan mengajak kamu membedah standar ANSI/ASME pada flange perpipaan, mulai dari spesifikasi sampai cara membacanya langsung di lapangan.
Apa Itu Flange Standard ANSI pada Sistem Perpipaan?

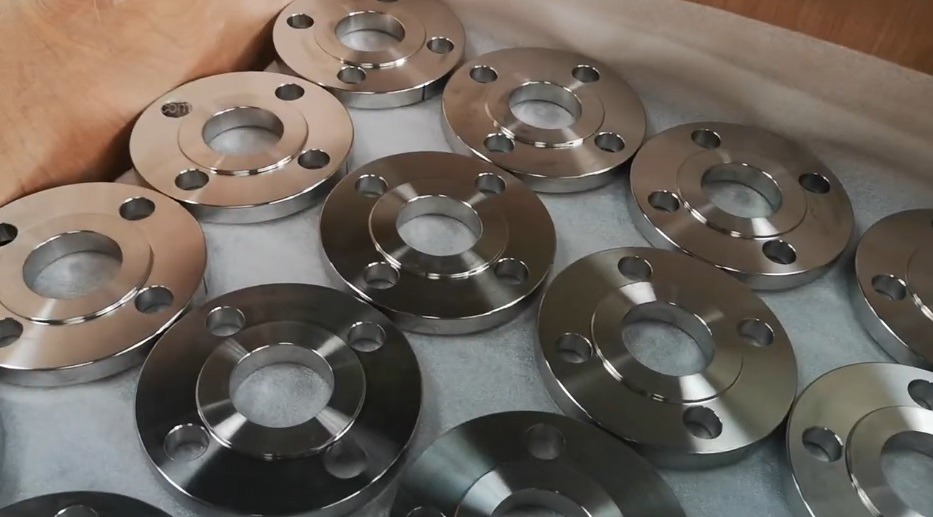

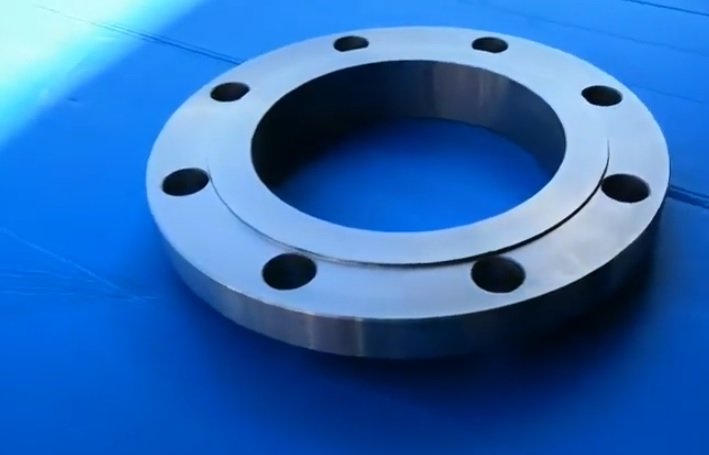

Flange adalah komponen berbentuk cincin atau piringan yang berfungsi menyambung dua bagian pipa, katup, atau peralatan lain secara mekanis. Saya suka menganggapnya sebagai ‘sambungan yang bisa dibuka lagi’, karena berbeda dari sambungan las permanen, flange bisa dilepas kapan saja untuk keperluan perawatan.
Standar ANSI, atau American National Standards Institute, mengatur dimensi, toleransi, dan spesifikasi flange agar produk dari pabrikan berbeda tetap bisa saling kompatibel. Tanpa standar ini, setiap pabrik bisa membuat ukuran flange sesuka hati, dan bayangkan betapa repotnya proyek perpipaan kalau begitu.
Hubungan Standar ANSI dan ASME (B16.5 dan B16.47)
Banyak orang mengira ANSI dan ASME adalah dua badan yang bersaing, padahal keduanya justru saling melengkapi. ANSI berperan sebagai badan akreditasi yang mengesahkan standar, sedangkan ASME (American Society of Mechanical Engineers) adalah organisasi yang menyusun detail teknisnya.
Dua kode yang paling sering kamu temui di lapangan adalah ASME B16.5 untuk flange ukuran NPS 1/2 sampai 24 inci, dan ASME B16.47 untuk flange ukuran besar NPS 26 sampai 60 inci. Kalau kamu bekerja di proyek kilang atau pipa besar, jangan kaget kalau nomor B16.47 lebih sering muncul di gambar teknik.
Fungsi Utama Flange dalam Instalasi Pipa
Flange bukan sekadar penyambung, fungsinya jauh lebih strategis dari itu. Berikut beberapa fungsi utama yang perlu kamu pahami:
- Menyambung pipa, katup, pompa, atau peralatan lain secara mekanis dan bisa dibongkar pasang.
- Memudahkan proses inspeksi, pembersihan, dan perawatan tanpa harus memotong pipa.
- Menahan tekanan dan suhu kerja sesuai kelas atau rating yang dipilih.
- Menyediakan titik akses untuk pemasangan gasket sebagai penyekat kebocoran.
Saya pribadi selalu menganggap flange sebagai ‘sendi’ dalam sistem perpipaan. Tanpa sendi ini, seluruh jaringan pipa akan sulit dirawat dalam jangka panjang, bukan begitu?
Baca Artikel Lainnya :
– Perbedaan Flange JIS dan ANSI
– Cara Kerja Tower Column di Industri Migas
Klasifikasi Flange ANSI Berdasarkan Pressure Rating (Kelas Tekanan)
Salah satu hal pertama yang saya pelajari waktu membaca spesifikasi flange adalah pressure rating atau kelas tekanan. Sistem ini menentukan seberapa besar tekanan kerja yang mampu ditahan flange pada suhu tertentu.
Tabel berikut saya susun agar kamu bisa membandingkan tiap kelas secara cepat:
| Kelas (Class) | Perkiraan Rating Tekanan* | Aplikasi Umum |
| Class 150 | ~19 bar (275 psi) | Distribusi air, udara, sistem tekanan rendah |
| Class 300 | ~50 bar (740 psi) | Proses menengah, jalur migas ringan |
| Class 600 | ~100 bar (1480 psi) | Sistem tekanan tinggi, transmisi migas |
| Class 900 | ~150 bar (2220 psi) | Jalur transmisi migas skala besar |
| Class 1500 | ~250 bar (3705 psi) | Aplikasi tekanan sangat tinggi |
| Class 2500 | ~415 bar (6170 psi) | Wellhead & sumur migas bertekanan ekstrem |
*Angka bersifat perkiraan umum untuk material carbon steel pada suhu ruang. Rating aktual berubah tergantung material dan suhu kerja, jadi selalu cek datasheet resmi.
Flange Class 150
Flange Class 150 adalah kelas paling umum yang saya temui di proyek non-migas seperti sistem HVAC, distribusi air, atau utilitas pabrik. Tekanan kerjanya relatif rendah, jadi cocok untuk aplikasi yang tidak terlalu ekstrem.
Flange Class 300
Naik satu tingkat, Class 300 biasa dipakai untuk sistem proses menengah, termasuk sebagian jalur migas ringan. Saya sering menjumpainya di area utilitas kilang yang tekanannya masih dalam batas moderat.
Flange Class 600, 900, 1500, dan 2500
Empat kelas ini masuk kategori tekanan tinggi hingga ekstrem. Class 600 sampai 900 umum dipakai di jalur transmisi migas, sedangkan Class 1500 dan 2500 biasanya khusus untuk aplikasi sumur bertekanan sangat tinggi seperti wellhead. Semakin tinggi kelasnya, semakin tebal pula dimensi flange yang kamu lihat di lapangan.
Jenis-Jenis ANSI Flange Berdasarkan Bentuk Desain
Selain kelas tekanan, flange juga dibedakan berdasarkan bentuk desainnya. Setiap jenis punya kelebihan dan konteks pemakaian sendiri, jadi jangan asal pilih ya.
Weld Neck Flange (WNF)
Weld Neck Flange punya leher panjang yang dilas langsung ke pipa secara butt weld. Desain ini paling kuat karena distribusi tegangannya merata, makanya sering jadi pilihan utama untuk sistem tekanan tinggi.
Slip-On Flange (SOF)
Slip-On Flange dipasang dengan cara pipa dimasukkan ke dalam lubang flange, lalu dilas di bagian dalam dan luar. Harganya lebih murah dan pemasangannya lebih cepat, tapi kekuatannya di bawah Weld Neck untuk aplikasi tekanan tinggi.
Blind Flange (BF)
Blind Flange tidak punya lubang tengah karena fungsinya untuk menutup ujung pipa atau bukaan pada vessel. Saya sering melihatnya dipakai saat jalur pipa perlu ditutup sementara untuk keperluan inspeksi atau modifikasi.
Socket Weld dan Threaded Flange
Socket Weld Flange cocok untuk pipa berdiameter kecil karena pipa dimasukkan ke dalam socket lalu dilas hanya di bagian luar. Threaded Flange menggunakan sistem ulir tanpa pengelasan, jadi sangat praktis untuk area yang berisiko kebakaran saat proses las berlangsung.
Tipe Permukaan (Flange Facing) pada Standar ANSI
Bagian permukaan flange, atau facing, menentukan bagaimana gasket duduk dan bekerja menahan kebocoran. Ini sering luput dari perhatian, padahal salah pilih facing bisa berujung kebocoran serius.
Flat Face (FF)
Flat Face punya permukaan rata sepenuhnya tanpa cekungan. Biasanya dipakai untuk aplikasi tekanan rendah dengan material yang rapuh seperti besi cor, supaya distribusi tekanan pada gasket lebih merata.
Raised Face (RF)
Raised Face adalah tipe paling umum kamu temui di lapangan, dengan permukaan yang sedikit menonjol di area gasket. Desain ini memberi tekanan yang lebih terkonsentrasi pada gasket sehingga sambungan lebih rapat.
Ring Type Joint (RTJ)
Ring Type Joint punya alur khusus untuk menempatkan cincin logam sebagai gasket. Tipe ini biasa dipakai untuk aplikasi tekanan dan suhu ekstrem, misalnya di wellhead atau jalur proses kritis, karena daya tahannya jauh lebih tinggi dibanding RF.
Panduan Singkat Cara Membaca Spesifikasi ANSI Flange
Setelah paham komponen dan jenisnya, sekarang saatnya saya tunjukkan cara membaca kode spesifikasi flange yang biasanya tertera di datasheet atau marking body flange. Kamu akan sering menemukan format seperti ini: ‘Flange 6″ 300# RF WN A105’.
- Angka pertama (6″) menunjukkan ukuran nominal pipa atau NPS.
- Angka dengan tanda pagar (300#) menunjukkan kelas tekanan atau pressure class.
- Kode dua huruf (RF) menunjukkan tipe permukaan atau facing.
- Singkatan jenis (WN) menunjukkan bentuk desain flange, dalam contoh ini Weld Neck.
- Kode material (A105) menunjukkan spesifikasi bahan, dalam contoh ini karbon steel forging.
| Tips Cepat Begitu kamu hafal pola urutan ukuran, kelas, facing, jenis, lalu material, membaca datasheet flange jadi jauh lebih cepat. Kamu tidak perlu buka manual setiap kali menemukan kode baru di lapangan. |
Kesimpulan
Standar ANSI/ASME pada flange bukan sekadar aturan administratif, tapi fondasi keselamatan dan keandalan seluruh sistem perpipaan. Dengan memahami kelas tekanan, jenis desain, dan tipe facing, kamu bisa membaca spesifikasi flange dengan percaya diri, baik di lapangan maupun saat membaca dokumen teknik.
