Salam hangat untuk kalian para pembaca yang penuh rasa ingin tahu!, Kali ini kita akan menyelami dunia elektronika dengan membahas sebuah komponen yang unik dan menarik, yaitu Prinsip Kerja Dioda Tunnel.

Dioda tunnel memiliki prinsip kerja yang berbeda dari dioda biasa, dan keistimewaannya terletak pada kemampuannya melewati hambatan energi dengan cara yang menakjubkan.

Yuk, terus simak penjelasan selanjutnya agar semakin paham dengan fenomena fisika yang luar biasa ini. Salam semangat, dan silakan lanjutkan membaca!

Sejarah dan Perkembangan Dioda Tunnel

Dioda tunnel pertama kali ditemukan pada tahun 1957 oleh Leo Esaki yang berhasil menunjukkan fenomena tunneling kuantum pada semikonduktor.

Perkembangan awalnya sangat penting untuk elektronik karena dioda ini mampu beroperasi pada kecepatan sangat tinggi, melebihi dioda konvensional.

Teknologi ini membuka jalan bagi aplikasi di bidang komunikasi dan mikroelektronika. Seiring waktu, penelitian terus memperbaiki efisiensi dan kestabilan dioda tunnel, menjadikannya komponen penting dalam rangkaian elektronik modern, terutama dalam perangkat berkecepatan tinggi dan teknologi nano.

Struktur Fisik dan Material Dioda Tunnel

Dioda tunnel merupakan komponen semikonduktor yang memiliki struktur fisik unik dan material khusus untuk menghasilkan efek terowongan kuantum.

Secara fisik, dioda ini terdiri dari lapisan tipis bahan semikonduktor tipe-p dan tipe-n yang sangat dekat sehingga memungkinkan elektron melewati penghalang energi melalui mekanisme tunnel.

Material utama yang biasa digunakan adalah gallium arsenide atau germanium, yang memiliki sifat elektronik sesuai untuk fenomena ini.

Ketebalan lapisan penghalang sangat kritis, biasanya hanya beberapa nanometer, sehingga elektron dapat melintasi tanpa hambatan klasik.

Struktur ini memungkinkan dioda tunnel beroperasi pada kecepatan sangat tinggi dan dalam rentang tegangan rendah, menjadikannya cocok untuk aplikasi elektronik modern seperti osilator frekuensi tinggi dan sirkuit logika.

Kombinasi material dan desain fisik ini menciptakan karakteristik unik seperti resistansi negatif dan kemampuan switching cepat, yang membedakannya dari dioda biasa.

Dengan penyesuaian material dan ketebalan lapisan, performa dioda tunnel dapat dioptimalkan sesuai kebutuhan teknologi canggih masa kini.

Konsep Efek Tunnel pada Dioda

Efek tunnel pada dioda merupakan fenomena quantum yang mempesona, di mana elektron mampu menembus penghalang energi yang secara klasik dianggap mustahil dilewati.

Bayangkan sebuah dinding tebal yang seharusnya memblokir perjalanan elektron, namun elektron ini seperti memiliki kemampuan ajaib untuk melewatinya tanpa harus memanjat atau menghancurkannya.

Dalam dioda tunnel, lapisan tipis penghalang energi yang sangat sempit memungkinkan elektron melintasi “terowongan” energi ini berkat sifat gelombang partikel.

Efek ini tidak hanya membuka jalan bagi teknologi elektronik berkecepatan tinggi, tapi juga memicu inovasi di bidang komputasi dan sensor ultra-sensitif.

Artikel Lainnya : Penyebab Trafo Cepat Panas

Keunikan efek tunnel mengajarkan kita bahwa dunia mikroskopis mengikuti aturan berbeda, penuh kejutan yang menantang pemikiran klasik dan memperkaya cakrawala ilmu pengetahuan modern.

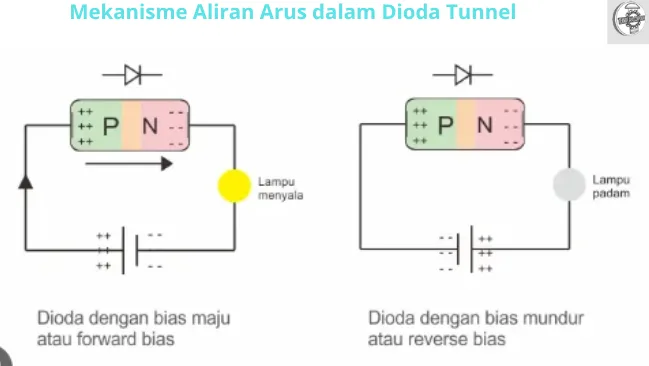

Mekanisme Aliran Arus dalam Dioda Tunnel

Dioda tunnel memanfaatkan fenomena quantum tunneling yang unik, di mana elektron melompati penghalang energi tanpa harus melewatinya secara konvensional.

Aliran arus terjadi ketika tegangan tertentu dikenakan, menciptakan kondisi resonansi yang memungkinkan elektron ‘menembus’ lapisan tipis penghalang.

Proses ini menghasilkan karakteristik nonlinier dan resistansi negatif yang langka. Keajaiban mekanisme ini menjadikan dioda tunnel sebagai komponen penting dalam sirkuit frekuensi tinggi dan aplikasi switching, menghadirkan kecepatan dan efisiensi yang sulit ditandingi oleh dioda biasa.

Bandgap menentukan energi minimum elektron melompat dari pita valensi ke pita konduksi di dioda, mempengaruhi konduktivitas dan respons listriknya secara signifikan.

Perbedaan Dioda Tunnel dengan Dioda Biasa

Dioda tunnel dan dioda biasa memiliki perbedaan mendasar yang cukup menarik untuk dipahami. Dioda biasa, seperti dioda silikon, berfungsi sebagai penyearah arus dengan prinsip kerja yang sederhana yaitu hanya mengalirkan arus listrik saat diberi tegangan maju, dan menghambat arus saat tegangan balik diberikan.

Sedangkan dioda tunnel, yang juga dikenal sebagai dioda Esaki, bekerja berdasarkan efek tunneling kuantum yang unik, memungkinkan arus mengalir bahkan pada tegangan yang sangat rendah dan dalam kondisi tertentu dapat menunjukkan karakteristik resistansi negatif.

Hal ini membuat dioda tunnel sangat cepat dan cocok digunakan dalam aplikasi frekuensi tinggi dan sirkuit osilator. Selain itu, struktur lapisan tipis pada dioda tunnel berbeda dengan dioda biasa yang memiliki sambungan p-n lebih tebal.

Dengan keistimewaan ini, dioda tunnel mampu beroperasi di area yang tidak bisa dijangkau dioda biasa, sehingga peranannya penting dalam teknologi elektronik modern.

Simak Juga : Apa itu Fungsi Megger Tester

Karakteristik Kurva Arus-Tegangan Dioda Tunnel

Dioda tunnel menunjukkan kurva arus-tegangan unik dengan fenomena negatif resistance, menghasilkan puncak dan lembah arus yang memukau dalam elektronik nano.

Peran Efek Quantum Tunneling dalam Pengoperasian

Efek quantum tunneling memungkinkan partikel melewati hambatan energi, penting dalam teknologi nano dan perangkat elektronik canggih yang mempercepat inovasi masa depan.

Dioda tunnel, sebuah komponen semikonduktor yang unik, menawarkan kemampuan yang jauh melampaui dioda konvensional.

Perangkat ini memanfaatkan efek mekanika kuantum yang dikenal sebagai penerobosan tunnel (quantum tunneling) untuk menghasilkan karakteristik arus-tegangan yang sangat tidak biasa. Mari kita selami lebih dalam prinsip kerja, teori, dan implementasi praktis dari dioda tunnel.

Penerobosan tunnel adalah fenomena mekanika kuantum di mana partikel dapat menembus penghalang potensial, meskipun partikel tersebut tidak memiliki energi yang cukup untuk melewati penghalang tersebut secara klasik.

Dalam dioda tunnel, penghalang potensial ini diciptakan oleh pertemuan (junction) antara semikonduktor tipe-p dan tipe-n yang sangat terdoping.

Penopingan yang tinggi menghasilkan lapisan deplesi yang sangat tipis, memungkinkan elektron untuk menerobos penghalang ini pada tegangan tertentu.

Konstruksi Dioda Tunnel

Dioda tunnel dibuat menggunakan semikonduktor seperti germanium (Ge) atau galium arsenida (GaAs) yang sangat terdoping.

Penopingan yang ekstrem ini (sekitar 1000 kali lebih tinggi daripada dioda penyearah biasa) menghasilkan lapisan deplesi yang sangat tipis, biasanya hanya beberapa nanometer. Ketebalan lapisan deplesi yang tipis inilah yang memungkinkan terjadinya penerobosan tunnel.

Karakteristik Arus-Tegangan yang Unik

Karakteristik arus-tegangan dioda tunnel sangat berbeda dari dioda konvensional. Pada tegangan maju yang rendah, arus meningkat secara eksponensial seiring dengan peningkatan tegangan, mirip dengan dioda biasa.

Namun, setelah mencapai tegangan puncak (peak voltage), arus mulai menurun seiring dengan peningkatan tegangan.

Daerah ini dikenal sebagai daerah resistansi negatif (negative resistance region). Setelah melewati titik lembah (valley point), arus kembali meningkat seiring dengan peningkatan tegangan, mirip dengan dioda konvensional pada tegangan maju yang tinggi.

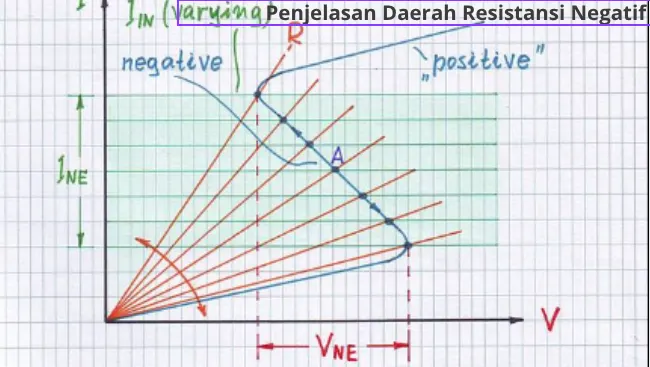

Penjelasan Daerah Resistansi Negatif

Daerah resistansi negatif adalah fitur yang paling menonjol dari dioda tunnel. Daerah ini terjadi karena pada tegangan antara tegangan puncak dan tegangan lembah, jumlah elektron yang dapat menerobos penghalang potensial berkurang seiring dengan peningkatan tegangan.

Hal ini disebabkan oleh ketidaksesuaian tingkat energi antara sisi-p dan sisi-n dari pertemuan tersebut.

Ketika tegangan terus meningkat, tingkat energi mulai sejajar kembali, memungkinkan lebih banyak elektron untuk menerobos, dan arus kembali meningkat.

Baca Juga : Cara Kerja Kapasitor Milar

Aplikasi Dioda Tunnel

Karakteristik resistansi negatif dioda tunnel membuatnya cocok untuk berbagai aplikasi, termasuk:

Osilator: Dioda tunnel dapat digunakan sebagai elemen aktif dalam osilator berfrekuensi tinggi. Daerah resistansi negatif mengkompensasi kerugian dalam rangkaian, memungkinkan osilasi berkelanjutan.
Penguat: Dioda tunnel juga dapat digunakan sebagai penguat berfrekuensi tinggi. Daerah resistansi negatif meningkatkan sinyal input.
Sakelar: Dioda tunnel dapat digunakan sebagai sakelar berkecepatan tinggi. Perubahan arus yang cepat dalam daerah resistansi negatif memungkinkan pengalihan yang cepat.
Detektor: Dioda tunnel dapat digunakan sebagai detektor untuk sinyal berfrekuensi tinggi.
Rangkaian Logika: Meskipun kurang umum saat ini, dioda tunnel pernah digunakan dalam rangkaian logika berkecepatan tinggi.

Keuntungan dan Kerugian Dioda Tunnel

Keuntungan Dioda Tunnel

Kecepatan Tinggi: Dioda tunnel sangat cepat karena penerobosan tunnel terjadi hampir secara instan.
Frekuensi Tinggi: Dioda tunnel dapat beroperasi pada frekuensi yang sangat tinggi, hingga ratusan gigahertz.
Daya Rendah: Dioda tunnel membutuhkan daya yang relatif rendah untuk beroperasi.

Kerugian

Tegangan Rendah: Dioda tunnel memiliki tegangan operasi yang rendah.
Sensitivitas Suhu: Karakteristik dioda tunnel sensitif terhadap perubahan suhu.
Karakteristik yang Tidak Linear: Karakteristik arus-tegangan yang tidak linear dapat menyulitkan desain rangkaian.

Perbandingan dengan Dioda Lain

Dibandingkan dengan dioda penyearah biasa, dioda tunnel memiliki kecepatan yang jauh lebih tinggi dan dapat beroperasi pada frekuensi yang jauh lebih tinggi.

Namun, dioda tunnel memiliki tegangan operasi yang lebih rendah dan karakteristik yang lebih tidak linear.

Dibandingkan dengan dioda Schottky, dioda tunnel memiliki resistansi maju yang lebih rendah dan dapat beroperasi pada frekuensi yang lebih tinggi, tetapi dioda Schottky memiliki tegangan maju yang lebih rendah.

Tren dan Perkembangan Terkini

Meskipun dioda tunnel bukan lagi komponen yang umum digunakan seperti dulu, penelitian dan pengembangan terus berlanjut untuk meningkatkan kinerjanya dan menemukan aplikasi baru.

Beberapa tren terkini meliputi:

Material Baru: Peneliti sedang menjajaki material semikonduktor baru untuk dioda tunnel, seperti material berbasis nanoteknologi, untuk meningkatkan kinerja dan mengurangi biaya.
Integrasi dengan Perangkat Lain: Dioda tunnel sedang diintegrasikan dengan perangkat lain, seperti transistor, untuk menciptakan rangkaian yang lebih kompleks dan berkinerja tinggi.
Aplikasi Baru: Peneliti sedang menjajaki aplikasi baru untuk dioda tunnel, seperti sensor, memori, dan komputasi kuantum.

Akhir Kata

Dioda tunnel merupakan komponen elektronik yang unik dengan prinsip kerja berdasarkan efek tunneling kuantum, memungkinkan arus mengalir bahkan saat kondisi bias tertentu. Keistimewaan ini membuatnya penting dalam aplikasi kecepatan tinggi dan rangkaian osilator.

Semoga penjelasan singkat ini membuka wawasan baru tentang teknologi semikonduktor yang menarik. Sampai jumpa di artikel menarik lainnya, dan jangan lupa bagikan informasi ini kepada teman-teman Kamu.

Dioda tunnel adalah perangkat semikonduktor yang unik dengan karakteristik arus-tegangan yang tidak biasa.

Daerah resistansi negatifnya membuatnya cocok untuk berbagai aplikasi berfrekuensi tinggi. Meskipun dioda tunnel memiliki beberapa keterbatasan, penelitian dan pengembangan terus berlanjut untuk meningkatkan kinerjanya dan menemukan aplikasi baru.

Pemahaman yang mendalam tentang prinsip kerja dioda tunnel sangat penting bagi para insinyur dan ilmuwan yang bekerja di bidang elektronika dan fisika semikonduktor.

Untuk informasi lebih lanjut tentang komponen elektronika lainnya, anda dapat mengunjungi {|https://teknikjaya.co.id}.

Tabel Perbandingan Dioda

Jenis Dioda	Prinsip Kerja	Kecepatan	Tegangan Operasi	Aplikasi Utama
Dioda Penyearah	Pertemuan P-N	Rendah	Tinggi	Penyearah, Penstabil Tegangan
Dioda Schottky	Pertemuan Logam-Semikonduktor	Sedang	Sedang	Detektor, Mixer
Dioda Tunnel	Penerobosan Tunnel	Tinggi	Rendah	Osilator, Penguat, Sakelar
Dioda Zener	Efek Zener	Sedang	Sedang	Regulator Tegangan

Dengan memahami prinsip kerja, karakteristik, dan aplikasi dioda tunnel, anda dapat memanfaatkan potensi perangkat ini dalam berbagai aplikasi elektronika.

Demikian artikel singkat mengenai prinsip kerja dioda tunnel, semoga bermanfaat. simak artikel kami lainnya di https://teknikjaya.co.id/category/listrik-dan-elektrik/.
