Mengenal Metering System untuk Pengukuran Cairan Industri

Perpindahan cairan adalah hal lumrah yang terjadi di banyak proses industri. Bahan bakar dipompa masuk ke tangki, produk cair lalu dituang ke kendaraan pengangkut, atau fluida dialirkan menuju bagian-bagian tertentu dalam lini produksi.

Namun, sekadar mengetahui bahwa cairan sedang mengalir aja ternyata belum cukup perlu kita gali lebih dalam.

Operator atau engineer perlu mengetahui pasti berapa volume cairan yang telah berpindah. Di titik ini, sistem pengukuran mulai berperan. Salah satu komponennya yang utama adalah flow meter, meski cakupan sistemnya sendiri jauh lebih luas dari itu.

Apa Itu Metering System?

Metering system bisa diartikan sebagai sistem yang berfungsi mengukur dan memantau jumlah cairan yang melewati suatu titik, dan pada beberapa konfigurasi juga mencatatnya.

Sederhananya, alurnya bisa dibayangkan seperti ini:

Fluida → Flow Meter → Sinyal/Data → Display atau Control → Data Pengukuran

Dalam alur tersebut:

• Fluida adalah cairan yang sedang dipindahkan.
• Flow meter membaca aliran yang melewati titik pengukuran.
• Sinyal atau data membawa hasil pembacaan dari perangkat.
• Display atau control berperan menampilkan sekaligus mengolah informasi tersebut.
• Data pengukuran kemudian dimanfaatkan untuk keperluan monitoring maupun pencatatan, tergantung kebutuhan sistem yang berjalan.

Tujuan akhirnya bukan cuma memperoleh satu angka dari alat ukur. Lebih dari itu, sistem ini menyajikan informasi yang berguna untuk kegiatan transfer, monitoring, pencatatan, sampai pengelolaan cairan secara keseluruhan.

Karena itulah metering system tidak bisa disamakan begitu saja dengan satu unit flow meter.

Apa Perbedaan Flow Meter dan Metering System?

Perbedaan keduanya lebih mudah dipahami dari lingkup pekerjaannya.

Flow Meter sebagai Perangkat Pengukuran

Flow meter adalah perangkat yang berfungsi melakukan pengukuran aliran. Singkatnya, alat ini membaca kondisi aliran cairan yang sedang berlangsung di dalam suatu jalur.

Data yang keluar dari alat ini bisa berupa informasi laju aliran, tergantung jenis perangkat dan aplikasi yang digunakan.

Metering System sebagai Sistem yang Lebih Lengkap

Metering system memiliki lingkup yang lebih luas. Tergantung konfigurasi dan kebutuhan aplikasinya, sistem dapat melibatkan:

1. Flow meter.
2. Instrumentasi pendukung.
3. Display.
4. Totalizer.
5. Flow computer atau perangkat pengolah data.
6. Control system.
7. Piping, valve, dan komponen pendukung lainnya.

Jadi, flow meter adalah salah satu bagian dari metering system. Sistem pengukuran melihat hubungan antarperangkat, termasuk bagaimana data dihasilkan dan digunakan.

Komponen yang Umum Ada dalam Metering System

Komponen yang digunakan dapat berbeda-beda sesuai kebutuhan aplikasi. Beberapa yang umum ditemui antara lain:

1. Flow Meter

Flow meter menjadi perangkat yang membaca aliran cairan. Hasil pembacaannya menjadi dasar bagi proses pengukuran berikutnya.

2. Flow Computer atau Perangkat Pengolah Data

Pada beberapa konfigurasi, data dari perangkat pengukuran diteruskan ke perangkat pengolah untuk diproses lebih lanjut atau dicatat, tergantung kebutuhan sistem yang digunakan.

3. Display dan Totalizer

Keduanya memiliki fungsi yang berbeda:

• Display membantu operator melihat informasi pengukuran.
• Totalizer bertugas menghitung volume cairan yang terakumulasi dari waktu ke waktu.
• Nilai aliran menunjukkan kondisi sesaat, yakni apa yang sedang terjadi pada momen itu juga.
• Sementara itu, nilai akumulasi mencerminkan total cairan yang sudah melewati titik pengukuran sejak awal dihitung.

4. Valve, Piping, dan Komponen Pendukung

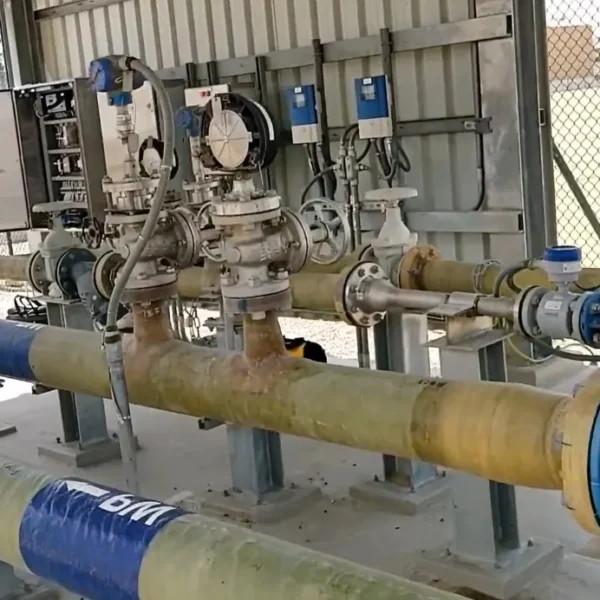

Metering system tidak berdiri sendiri. Pipa, valve, sambungan, dan komponen lain menjadi bagian dari instalasi tempat pengukuran berlangsung.

Karena itu, kondisi instalasi perlu diperhatikan. Meter berada di dalam sebuah sistem, bukan bekerja sendirian.

Bagaimana Metering System Mengukur Cairan?

Prosesnya sebenarnya cukup mudah dibayangkan:

1. Cairan mengalir melalui jalur transfer.
2. Sensor pada flow meter mendeteksi aliran.
3. Flow meter menghasilkan data pengukuran.
4. Data dapat diteruskan ke display atau perangkat pengolah.
5. Informasi dapat dipantau, dihitung secara akumulatif, atau dicatat sesuai konfigurasi sistem.

Ada tiga informasi yang sebaiknya dibedakan:

• Instantaneous flow: menunjukkan laju aliran pada suatu waktu.
• Accumulated volume: total cairan yang terukur secara akumulatif dari waktu ke waktu.
• Measurement data: data hasil pengukuran yang siap dipakai untuk monitoring maupun pencatatan.

Jadi, nilai metering tidak melulu soal seberapa cepat cairan mengalir. Berapa banyak cairan yang sudah berpindah, serta bagaimana data itu dimanfaatkan, sama-sama menjadi bagian penting dari proses pengukuran.

Mengapa Konsistensi Pengukuran Cairan Penting?

Data volume tidak berhenti pada angka di display. Dalam operasional industri, data tersebut dapat digunakan untuk:

• Pencatatan volume transfer.
• Monitoring perpindahan cairan.
• Pengelolaan inventory.
• Pencatatan penggunaan.
• Membandingkan data pengukuran antarproses.

Ambil contoh sederhana: cairan dipindahkan dari tangki penyimpanan ke kendaraan. Kalau catatan di satu titik ternyata berbeda dengan data di titik lain, operator harus menelusuri dari mana selisih itu muncul.

Karena itu, yang perlu dijaga bukan cuma hasil pengukurannya, melainkan juga konsistensi data itu sendiri agar tetap bisa diandalkan.

Faktor yang Memengaruhi Hasil Pengukuran

Hasil pengukuran tidak semata-mata ditentukan oleh flow meter saja. Ada beberapa faktor lain yang juga perlu diperhatikan, di antaranya:

1. Karakteristik cairan — setiap fluida punya sifat masing-masing yang tidak sama satu sama lain.
2. Flow rate, atau laju aliran yang berubah-ubah selama proses berlangsung.
3. Tekanan operasi, yang ikut memengaruhi kondisi sistem secara keseluruhan.
4. Temperatur, apalagi jika sifat cairan mudah berubah seiring perubahan suhu.
5. Kondisi instalasi, mulai dari jalur piping hingga komponen pendukung lainnya.
6. Konfigurasi sistem — bagaimana antarperangkat saling terhubung turut menentukan hasil pengukuran.
7. Kondisi perangkat, yakni baik-tidaknya alat yang sedang digunakan.
8. Metode pengukuran yang dipilih, disesuaikan dengan kebutuhan aplikasi di lapangan.

Artinya, ketika hasil pengukuran tidak sesuai harapan, jangan langsung menunjuk flow meter sebagai penyebabnya. Seluruh sistem perlu diperiksa.

Peran Metering Equipment dalam Sistem Pengukuran

Metering equipment mencakup perangkat yang digunakan untuk membangun sistem pengukuran sesuai kebutuhan aplikasi. Pemilihannya perlu melihat karakteristik cairan dan tujuan pengukuran.

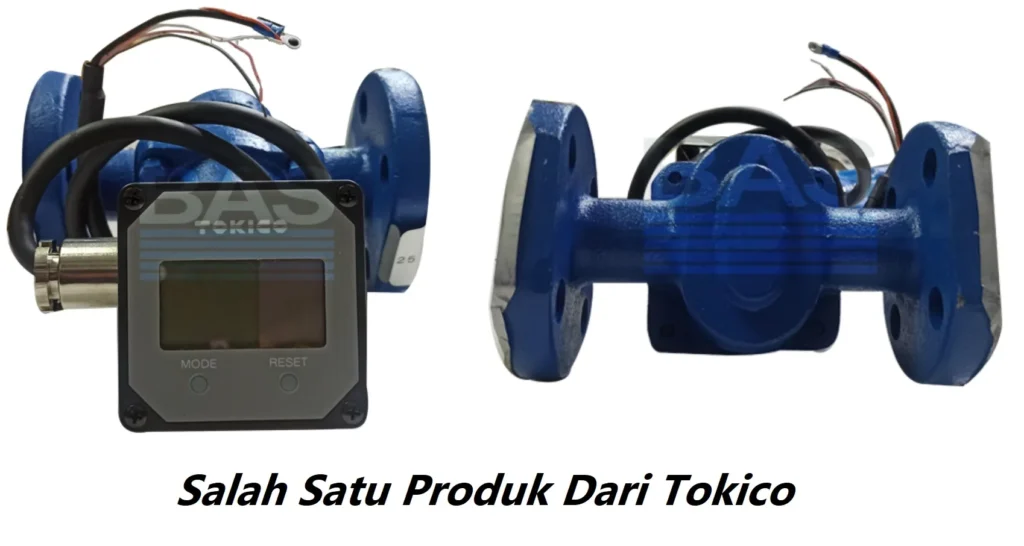

Di pasaran terdapat berbagai brand dan jenis equipment untuk kebutuhan liquid measurement. Salah satu nama yang cukup familier di bidang flow measurement dan metering equipment adalah Tokico.

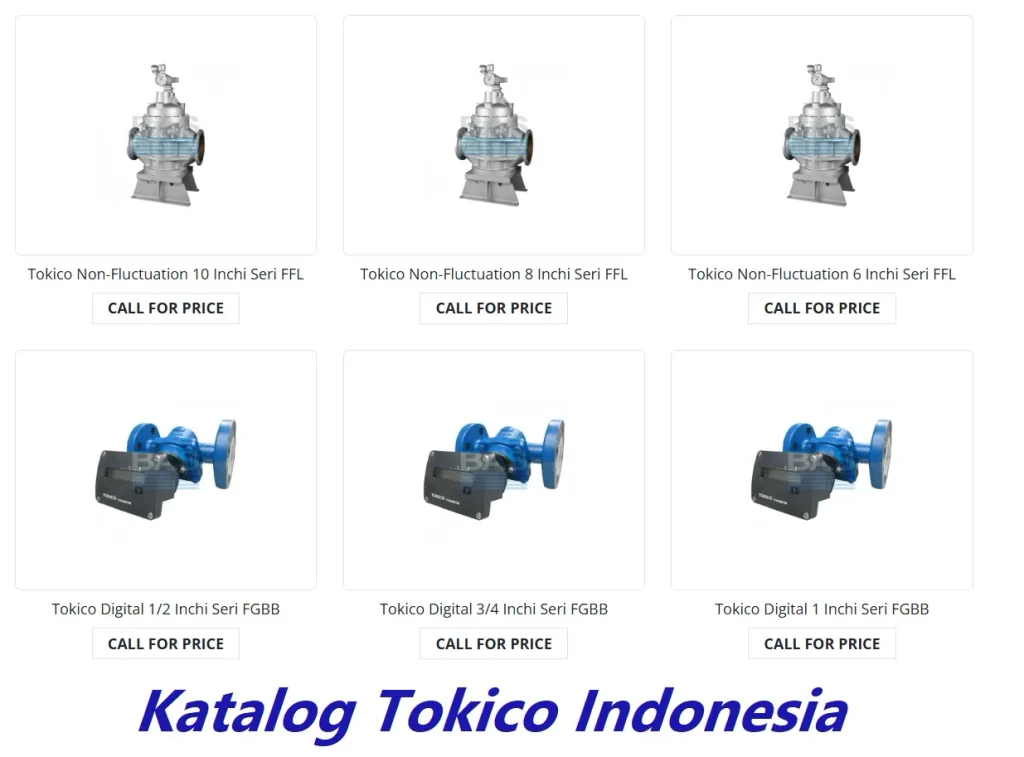

Bagi yang sedang mempelajari pilihan perangkat, katalog bisa menjadi titik awal untuk mengenal jenis equipment beserta informasi teknisnya. Salah satunya katalog Tokico Indonesia, yang bisa dijadikan referensi untuk dibandingkan dengan kebutuhan dan spesifikasi aplikasi yang dihadapi.

Dengan begitu, katalog berfungsi sebagai referensi. Keputusan mengenai perangkat tetap kembali pada kondisi sistem yang akan digunakan.

Di Mana Metering System Digunakan?

Penerapannya cukup luas, terutama pada proses yang melibatkan perpindahan cairan.

Fuel Transfer

Pada fuel transfer, sistem digunakan ketika bahan bakar dipindahkan dari satu titik ke titik lain. Pengukuran membantu mengetahui jumlah bahan bakar yang melewati jalur transfer.

Fuel Measurement

Kebutuhan fuel measurement muncul ketika perusahaan perlu mengetahui volume bahan bakar yang digunakan, dipindahkan, atau dicatat selama proses tertentu.

Distribusi Cairan

Metering system dapat digunakan untuk:

• Distribusi bahan bakar.
• Transfer produk cair.
• Proses loading.
• Proses unloading.

Proses Industri

Di lini produksi, pengukuran cairan membantu operator memantau bahan yang masuk maupun yang berpindah antar-tahapan proses.

Terminal dan Transportasi

Di terminal, sistem pengukuran berperan setiap kali cairan berpindah antara tangki, fasilitas, kendaraan, hingga titik distribusi.

Apa yang Perlu Diperhatikan Saat Merancang Metering System?

Sebelum menentukan konfigurasi, beberapa pertanyaan dasar sebaiknya dijawab:

1. Cairan jenis apa yang akan diukur?
2. Berapa rentang aliran yang dibutuhkan?
3. Untuk tujuan apa pengukuran ini dilakukan?
4. Bagaimana cara cairan tersebut ditransfer dari satu titik ke titik lainnya?
5. Bagaimana data hasil pengukuran nantinya akan dibaca?
6. Apakah data perlu direkam?
7. Bagaimana kondisi instalasinya?
8. Apa saja kebutuhan operasional yang ada di lapangan?

Deretan pertanyaan tadi membantu melihat kebutuhan secara lebih menyeluruh. Jadi, penentuan metering system tidak bisa hanya berpatokan pada satu perangkat saja.
