Pernah nggak kepikiran, kenapa dua komponen mesin yang terlihat identik bisa saling “cocok” satu sama lain? Jawabannya ada di satu konsep fundamental yang sering dianggap sepele: toleransi ukuran.
Dalam dunia machining, toleransi itu bukan sekadar istilah teknis. Ini semacam aturan main yang memberikan batas seberapa jauh ukuran sebuah komponen boleh menyimpang dari angka idealnya. Salah hitung sedikit saja, komponen yang sudah diproduksi bisa langsung jadi sampah atau lebih parah lagi, membuat mesin gagal total saat dipakai.
Di artikel ini, saya akan membahas lengkap tentang apa itu toleransi, jenis-jenisnya, kenapa penting di industri manufaktur, cara menghitungnya (lengkap dengan contoh), sampai faktor-faktor yang membuat penentuannya kadang rumit.
Table of Contents
- Pengertian Toleransi ukuran dalam Proses Machining
- Jenis-Jenis Toleransi ukuran pada Komponen Mesin
- Fungsi dan Pentingnya Toleransi ukuran dalam Industri Manufaktur
- Cara Menghitung Toleransi ukuran dengan Rumus dan Contoh Perhitungan
- Faktor yang Mempengaruhi Penentuan Toleransi ukuran pada Proses Produksi
- Toleransi ukuran adalah Fondasi Kualitas Manufaktur
Pengertian Toleransi ukuran dalam Proses Machining
Singkatnya, toleransi dalam machining itu batas variasi ukuran yang masih dianggap oke, selama tidak mengganggu fungsinya.

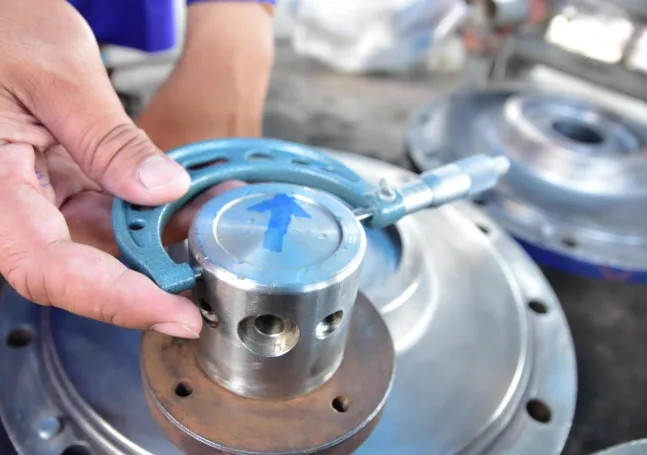

Bayangkan kamu memesan shaft dengan diameter 50 mm. Di dunia nyata, tidak ada mesin yang bisa memproduksi dimensi persis 50,0000 mm setiap saat. Ada getaran, keausan pahat, perubahan suhu semuanya berkontribusi pada variasi kecil. Toleransi ukuran hadir untuk mendefinisikan batas “masih oke” dan “sudah tidak bisa dipakai”.
Dalam notasi teknik, toleransi ukuran biasanya ditulis seperti ini:
- 50 ± 0,05 mm → artinya dimensi boleh berada di antara 49,95 mm hingga 50,05 mm
- 50 +0,02 / -0,01 mm → batas atas 50,02 mm, batas bawah 49,99 mm
Tiga istilah penting yang perlu kamu pahami:
- Nominal size: ukuran ideal yang dirancang
- Upper deviation (ES/es): batas penyimpangan tertinggi yang diizinkan
- Lower deviation (EI/ei): batas penyimpangan terendah yang diizinkan
Jenis-Jenis Toleransi ukuran pada Komponen Mesin
Tidak semua toleransi ukuran itu sama. Jenisnya juga bermacam-macam, tergantung fungsi komponen di industrinya.
1. Dimensional Toleransi ukuran
Ini adalah jenis yang paling umum mengatur variasi pada panjang, diameter, kedalaman, atau lebar suatu fitur. Biasanya mengacu pada standar ISO 286 untuk sistem toleransi lubang dan poros.
2. Geometric Toleransi ukuran (GD&T)
Ada yang mengatur bentuk, orientasi, serta posisi komponen biasanya dikenal dengan istilah Geometric Dimensioning and Tolerancing (GD&T). Contohnya:
- Flatness: seberapa rata permukaan suatu bidang
- Roundness (circularity): seberapa “bulat” sebuah lingkaran
- Perpendicularity: seberapa tegak lurus suatu fitur terhadap referensinya
- True position: lokasi aktual sebuah fitur terhadap posisi nominalnya
3. Surface Finish Toleransi ukuran
Lalu, ada juga toleransi soal kekasaran permukaan (surface roughness), biasanya memakai nilai Ra (roughness average) dalam mikrometer. Permukaan yang terlalu kasar membuat cepat aus, tapi kalau terlalu halus, biaya produksinya bisa melonjak.
4. Fit Toleransi ukuran
Selain itu, toleransi juga penting untuk mengatur hubungan antara dua komponen yang dipasang bersama, seperti shaft dengan bearing. Ada tiga jenis fit:
- Clearance fit: ada celah antara dua komponen
- Interference fit: komponen lebih besar dari lubangnya (press fit)
- Transition fit: bisa menghasilkan clearance atau interference tergantung variasi aktual
baca juga : Toleransi Skala Gambar Teknik
Fungsi dan Pentingnya Toleransi ukuran dalam Industri Manufaktur
Kenapa toleransi ukuran itu penting? Intinya, tidak ada mesin yang benar-benar sempurna, dan bahan baku juga tidak pernah seratus persen homogen. Karena itu, toleransi itu wajib ada.
Berikut beberapa fungsi utama toleransi ukuran dalam proses produksi:
- Memastikan interchangeability: komponen dari batch berbeda tetap bisa saling menggantikan tanpa perlu fitting manual

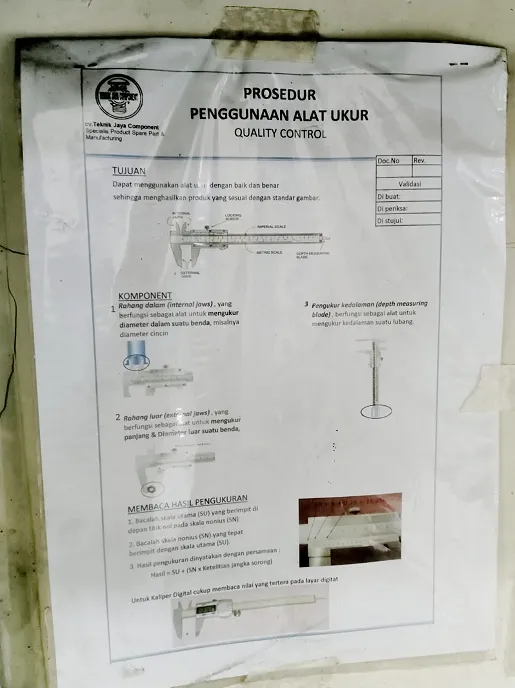

- Mengontrol kualitas produksi: memberikan standar terukur untuk quality control di lantai produksi
- Mengurangi biaya scrap: dengan toleransi ukuran yang realistis, tingkat reject dapat diminimalkan
- Menjamin keandalan produk akhir: komponen yang berada dalam toleransi ukuran akan berfungsi sesuai desain dalam jangka panjang
- Memfasilitasi komunikasi teknis: antara desainer, engineer, dan operator mesin melalui bahasa yang sama
Tanpa toleransi ukuran yang terdefinisi dengan jelas, proses produksi menjadi tidak konsisten dan sulit dikendalikan. Ini bukan sekadar angka di gambar teknik ini adalah kontrak kualitas antara desainer dan produsen.
Cara Menghitung Toleransi ukuran dengan Rumus dan Contoh Perhitungan
Mari masuk ke bagian yang paling praktis. Menghitung toleransi ukuran sebenarnya tidak serumit yang dibayangkan jika kamu sudah memahami konsep dasarnya.
Rumus Dasar Toleransi ukuran
Toleransi ukuran = Upper Limit – Lower Limit
Atau dalam notasi deviasi:
Toleransi ukuran = Upper Deviation – Lower Deviation
Contoh Perhitungan 1: Dimensional Toleransi ukuran
Sebuah poros (shaft) dirancang dengan diameter nominal 40 mm, dengan spesifikasi toleransi 40 +0,025 / -0,000 mm.
- Upper limit = 40 + 0,025 = 40,025 mm
- Lower limit = 40 – 0,000 = 40,000 mm
- Toleransi ukuran = 40,025 – 40,000 = 0,025 mm
Artinya, poros masih diterima selama diameternya berada di antara 40,000 mm hingga 40,025 mm.
Contoh Perhitungan 2: Clearance Fit
Sebuah shaft dengan diameter 30 +0,000 / -0,013 mm dipasangkan ke dalam lubang (hole) berdiameter 30 +0,021 / +0,000 mm.
- Maximum clearance = Upper limit hole – Lower limit shaft
= (30 + 0,021) – (30 – 0,013) = 0,034 mm - Minimum clearance = Lower limit hole – Upper limit shaft
= (30 + 0,000) – (30 + 0,000) = 0,000 mm
Hasil ini menunjukkan bahwa pasangan tersebut adalah clearance fit, dengan celah antara 0 hingga 0,034 mm.
Standar Referensi yang Umum Digunakan
Untuk menentukan nilai toleransi ukuran secara sistematis, industri manufaktur mengacu pada:

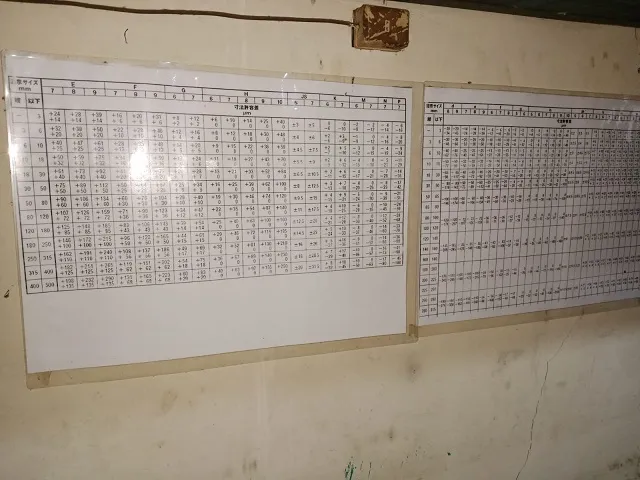

- ISO 286-1 dan ISO 286-2: untuk toleransi linear pada shaft dan lubang
- ASME Y14.5: untuk GD&T (terutama di industri berbasis Amerika)
- ISO 1101: untuk toleransi geometrik secara umum
Baca Juga : mendalami toleransi ISO dalam pengukuran
Faktor yang Mempengaruhi Penentuan Toleransi ukuran pada Proses Produksi
Menentukan nilai toleransi itu bukan cuma soal memilih angka sekecil mungkin supaya terlihat presisi. Banyak hal yang harus dipertimbangkan bersama-sama.
1. Fungsi dan Aplikasi Komponen
Komponen yang bergerak cepat atau menahan beban dinamis memerlukan toleransi lebih ketat dibanding bagian yang hanya diam. Semakin penting fungsinya, semakin ketat toleransinya dan biaya produksinya juga ikut meningkat.
2. Kemampuan Mesin (Machine Capability)
Setiap mesin punya batas akurasinya sendiri, biasanya diukur dengan Cp (Process Capability Index). Kalau kamu memaksakan toleransi lebih ketat dari kemampuan mesin, yang terjadi justru produk banyak yang gagal tanpa hasil nyata.
3. Material yang Digunakan
Bahan dengan koefisien ekspansi termal tinggi seperti aluminium perlu perhatian ekstra soal toleransi, terutama untuk aplikasi yang mengalami perubahan suhu ekstrem.
4. Biaya Produksi
Ada hubungan langsung antara keketatan toleransi ukuran dan biaya manufaktur. Toleransi ketat membuat proses produksi semakin rumit. Diperlukan proses tambahan seperti grinding, honing, atau lapping, plus inspeksi yang lebih teliti. Jadi, selalu cek lagi: memang perlu setoleran itu, atau cukup yang standar saja?
5. Standar Industri dan Regulasi
Beberapa industri misalnya aerospace, medis, dan otomotif memiliki aturan toleransi yang wajib dipatuhi. Ini bukan cuma soal kualitas, tapi juga soal kepatuhan pada regulasi.
6. Proses Machining yang Digunakan
Setiap proses machining memiliki kisaran akurasi yang berbeda:
- Turning : ±0,05 hingga ±0,1 mm (umum)
- Milling : ±0,025 hingga ±0,075 mm
- Grinding : ±0,005 hingga ±0,025 mm
- Honing/Lapping : di bawah ±0,005 mm
Toleransi ukuran adalah Fondasi Kualitas Manufaktur
Toleransi ukuran dalam machining bukan sekadar angka di lembar gambar teknik. Keputusan soal toleransi ini langsung memengaruhi kualitas produk, efisiensi produksi, dan biaya manufaktur secara keseluruhan.
Penting sekali untuk memahami jenis-jenis toleransi, cara menghitungnya, serta faktor yang memengaruhi. Ini adalah bekal dasar bagi engineer dan teknisi manufaktur. Jika kamu paham, kamu bisa merancang komponen yang tidak hanya presisi, tetapi juga efisien dan mudah diproduksi di kondisi nyata.
Langkah berikutnya? Coba pelajari lebih dalam tentang sistem GD&T dan standar ISO 286 agar pemahaman tentang toleransi geometrik dan dimensional kamu semakin lengkap.
