Satu komponen yang sering dianggap sepele tapi dampaknya luar biasa kalau gagal di lapangan, itulah steel wire rope atau kawat seling baja. Di industri berat, pertambangan, pelabuhan, dan manufaktur, kawat baja bukan sekadar pengikat, tapi komponen kritis yang menentukan keselamatan operator dan keberlangsungan operasi mesin. Standar keamanan penggunaan steel wire rope bukan pilihan, tapi kewajiban yang tidak bisa dinegosiasi.
Apa Itu Kawat Baja (Wire Rope)?

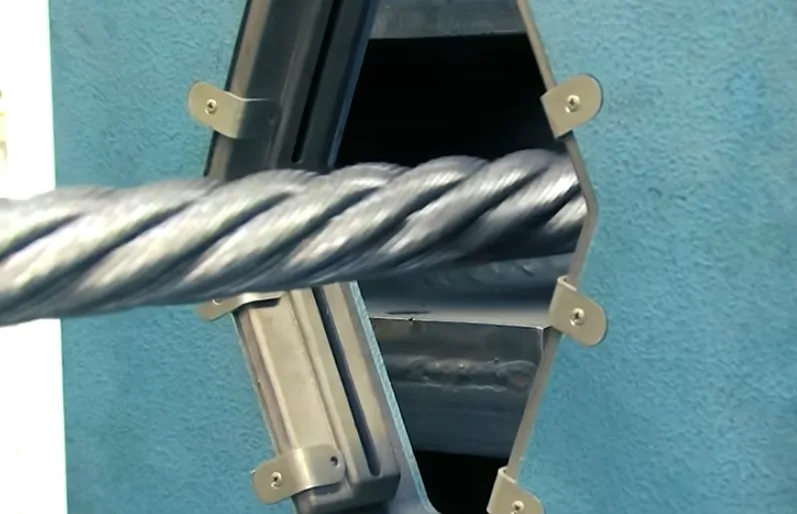

Steel wire rope atau kawat seling adalah komponen fleksibel yang dibentuk dari kumpulan kawat baja tipis yang dipilin menjadi strand, lalu beberapa strand dipilin mengelilingi inti (core) membentuk tali baja yang kuat dan tangguh. Konstruksi berlapis ini yang memberikan kombinasi unik antara kekuatan tarik tinggi, fleksibilitas, dan ketahanan terhadap beban dinamis yang tidak bisa dicapai oleh batang baja solid sekalipun.
Peran Wire Rope dalam Operasional Industri Berat
Di lapangan, wire rope bekerja di kondisi yang jauh dari ideal. Kamu bisa menemukannya sebagai komponen utama di:
- Overhead crane dan gantry crane: mengangkat beban hingga ratusan ton setiap hari.
- Hoist dan winch industri: menarik dan menurunkan material di area tambang atau konstruksi.
- Elevator industri dan man-lift: membawa orang dan material di ketinggian.
- Mesin press dan forming: sebagai komponen transmisi gaya di beberapa desain mesin berat.
- Sistem mooring kapal: menahan kapal di dermaga terhadap gaya arus dan angin.
Kegagalan wire rope di salah satu aplikasi ini bukan hanya berarti downtime produksi, tapi potensi kecelakaan fatal yang tidak bisa dibalik.
Mengapa Kualitas Komponen Sangat Berpengaruh pada Safety dan Efisiensi Biaya
Banyak yang tergoda membeli wire rope paling murah di pasaran tanpa memeriksa spesifikasi atau sertifikasinya. Kenyataannya, wire rope berkualitas rendah yang gagal lebih awal dari jadwal justru lebih mahal jika kamu hitung total cost: biaya penggantian darurat, downtime produksi, potensi kerusakan mesin sekunder, dan yang paling mahal adalah risiko cedera atau fatality. Investasi pada wire rope yang tersertifikasi dan sesuai spesifikasi adalah keputusan ekonomi yang rasional, bukan kemewahan.
Memahami Struktur dan Spesifikasi Steel Wire Rope

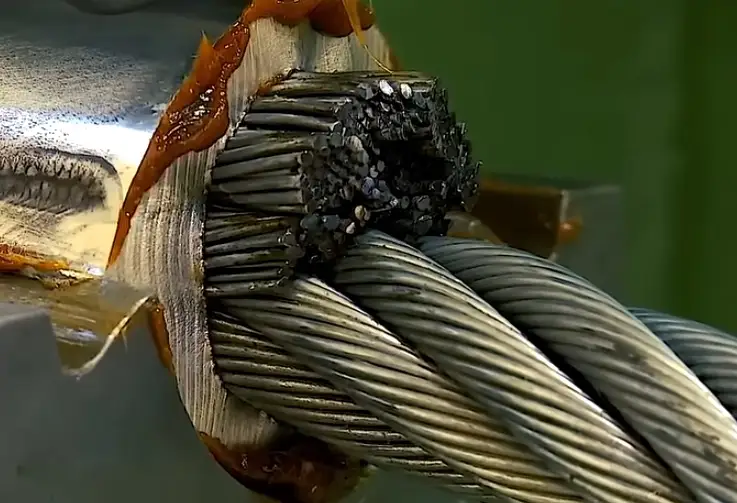

Anatomi Wire Rope: Core, Strand, dan Wires
Untuk memilih wire rope yang tepat, kamu perlu paham dulu apa yang ada di dalamnya:
- Wire (Kawat Individual): unit terkecil pembentuk wire rope. Dibuat dari baja karbon tinggi dengan proses cold drawing untuk mencapai tensile strength yang diinginkan. Diameter tiap wire biasanya 0,2-2 mm.
- Strand: kumpulan beberapa wire yang dipilin bersama dalam pola tertentu. Jumlah wire per strand menentukan karakteristik fleksibilitas vs kekuatan rope.
- Core (Inti): komponen tengah yang menjadi sumbu pilin strand. Ada tiga jenis inti yang umum:
| Jenis Core | Material | Karakteristik | Aplikasi |
| FC (Fiber Core) | Serat alami atau sintetis | Fleksibilitas tinggi, menyerap dan menyimpan lubrikasi | Crane ringan, aplikasi multi-layer drum |
| IWRC (Independent Wire Rope Core) | Wire rope kecil terpisah | Kekuatan lebih tinggi, tahan crush, kurang fleksibel | Crane berat, tambang, beban besar |
| WSC (Wire Strand Core) | Satu strand baja | Antara FC dan IWRC, kekuatan sedang | Aplikasi umum industri |
Klasifikasi Konstruksi Wire Rope
Notasi wire rope seperti 6×19, 6×36, atau 6×7 punya arti spesifik:
- Angka pertama: jumlah strand yang mengelilingi core.
- Angka kedua: jumlah wire per strand.
| Konstruksi | Jumlah Wire Total | Karakteristik | Cocok Untuk |
| 6×7 | ~42 wire | Kaku, tahan abrasi tinggi | Guided ropes, tambang terbuka |
| 6×19 | ~114 wire | Seimbang kekuatan vs fleksibilitas | Crane, hoist industri umum |
| 6×36 | ~216 wire | Fleksibel, umur drum panjang | Multi-layer drum, crane tower |
| 8×19 | ~152 wire | Sangat fleksibel | Crane dengan defleksi sheave kecil |
Kapan Harus Menggunakan Galvanized vs Un-galvanized?
Pilihan antara galvanized dan un-galvanized wire rope sering membingungkan. Gunakan panduan sederhana ini:
Galvanized Wire Rope:
- Lapisan zinc memberikan proteksi korosi yang signifikan.
- Cocok untuk lingkungan luar ruangan, area pesisir, industri maritim, dan aplikasi yang terpapar kelembaban atau bahan kimia.
- Trade-off: sedikit lebih rendah tensile strength dibanding un-galvanized dengan diameter sama karena proses galvanisasi mempengaruhi material.
- Pilihan tepat untuk: crane pelabuhan, offshore, tambang terbuka, dan sistem mooring.
Un-galvanized (Bright Wire Rope):
- Tensile strength lebih tinggi per diameter karena tidak ada proses galvanisasi.
- Cocok untuk lingkungan dalam ruangan, terlindung dari kelembaban, dan aplikasi yang butuh kekuatan maksimal.
- Wajib menggunakan lubrikasi yang lebih rutin dan intensif karena tidak ada proteksi zinc.
- Pilihan tepat untuk: overhead crane indoor, hoist pabrik, dan aplikasi di ruangan terkontrol.
Untuk mendapatkan komponen berkualitas tinggi, banyak praktisi teknik merujuk pada katalog di Megajaya.co.id sebagai distributor alat lifting terpercaya.
Faktor Penting dalam Pemilihan Kawat Seling untuk Komponen Teknik
Kapasitas Beban: SWL dan Breaking Load
Dua angka yang paling kritis saat memilih wire rope:
- Breaking Load (Minimum Breaking Force/MBF): beban maksimal yang menyebabkan wire rope putus dalam kondisi uji statis. Nilai ini tercantum di sertifikat dan katalog produk.
- Safe Working Load (SWL): beban kerja aman yang boleh diaplikasikan dalam operasi normal. SWL selalu jauh di bawah breaking load karena ada faktor keselamatan.
Rumus dasar:
SWL = Breaking Load รท Safety Factor
| Aplikasi | Safety Factor Minimum |
| Pengangkatan orang (man-riding) | 10 : 1 |
| Pengangkatan material umum | 5 : 1 |
| Rigging statis (sling) | 4 : 1 |
| Tambang dan pengeboran | 8 : 1 |
| Mooring kapal | 3 : 1 |
Contoh praktis: jika kamu butuh mengangkat beban 5 ton dengan crane material handling (safety factor 5:1), maka wire rope yang kamu pilih harus memiliki breaking load minimal 25 ton.
Jangan pernah memilih wire rope yang SWL-nya hanya “pas” dengan beban yang diangkat. Selalu ada faktor dinamis seperti jerking load, percepatan, dan kondisi darurat yang bisa melipatgandakan gaya sesaat jauh di atas beban statis.
Baca Juga :
– Mengenal apa itu Six Sigma
– Macam-Macam Elemen Mekanis Vital di Heavy Equipment
Ketahanan terhadap Korosi dan Fleksibilitas
Selain kapasitas beban, dua parameter ini sering menentukan umur pakai wire rope di lapangan:
Ketahanan korosi dipengaruhi oleh:
- Jenis galvanisasi (hot-dip vs electro-galvanized, hot-dip memberikan lapisan lebih tebal).
- Kualitas dan konsistensi lubrikasi internal dari pabrik.
- Jenis core dan kemampuan menyimpan lubrikasi.
Fleksibilitas penting untuk aplikasi dengan:
- Diameter sheave (katrol) yang kecil relatif terhadap diameter rope.
- Banyak defleksi atau perubahan arah sepanjang sistem.
- Drum dengan banyak lapisan gulungan.
Rasio diameter sheave terhadap diameter rope yang terlalu kecil menyebabkan fatigue bending yang mempercepat keretakan wire secara signifikan. Standar umum: rasio sheave/rope minimum 20:1 untuk aplikasi normal, dan 26:1 ke atas untuk aplikasi intensitas tinggi.
Pentingnya Sertifikasi Mill Certificate untuk Memastikan Keaslian Barang
Di sinilah banyak pembelian wire rope industri bisa salah langkah. Mill certificate atau sertifikat pabrikan adalah dokumen yang membuktikan bahwa wire rope yang kamu terima benar-benar diuji dan memenuhi spesifikasi yang dinyatakan. Dokumen ini berisi:
- Identifikasi lot produksi dan nomor heat treatment.
- Hasil uji breaking load aktual (bukan sekadar klaim).
- Komposisi material dan standar yang digunakan (ISO 2408, EN 12385, API 9A, dll).
- Tanda tangan dan cap dari badan inspeksi independen.
Wire rope tanpa mill certificate adalah wire rope yang tidak bisa kamu verifikasi kekuatannya. Di industri dengan risiko kecelakaan tinggi, ini adalah risiko yang tidak bisa diterima. Pastikan selalu minta mill certificate saat membeli, dan verifikasi bahwa nomor sertifikat cocok dengan marking di packaging atau drum wire rope yang kamu terima.
Tips Perawatan dan Inspeksi Rutin Wire Rope
Cara Melakukan Lubrikasi yang Benar pada Kawat Baja
Lubrikasi adalah maintenance paling penting dan paling sering diabaikan untuk wire rope. Wire rope dari pabrik sudah dilumasi secara internal, tapi lubrikasi itu habis seiring pemakaian dan harus diperbarui secara rutin.
Jenis lubrikant yang direkomendasikan:
- Wire rope grease (penetrating type): lubrikant encer yang bisa meresap ke dalam strand dan wire, memberikan proteksi dari dalam. Ini yang paling direkomendasikan untuk maintenance rutin.
- Coating compound: lebih kental, diaplikasikan di permukaan untuk proteksi eksternal dari air dan kontaminan.
- Jangan gunakan grease gemuk biasa yang terlalu kental karena tidak bisa meresap ke bagian dalam rope dan justru menjebak kontaminan di permukaan.
Prosedur lubrikasi:
- Bersihkan wire rope dengan sikat kawat lunak atau kain lap untuk membuang kotoran, karat lepas, dan sisa lubrikant lama yang sudah keras.
- Aplikasikan lubrikant menggunakan kuas, pad aplikator, atau alat lubrikasi otomatis sambil wire rope bergerak perlahan.
- Pastikan lubrikant meresap ke sela-sela strand, bukan hanya melapisi permukaan luar.
- Bersihkan kelebihan lubrikant di permukaan untuk menghindari penumpukan yang menarik debu.
Interval lubrikasi:
| Kondisi Operasi | Interval Lubrikasi |
| Indoor, beban ringan, lingkungan bersih | Setiap 3 bulan |
| Outdoor, beban sedang | Setiap 1 bulan |
| Area korosif, pesisir, atau tambang | Setiap 2 minggu |
| Operasi intensif, beban berat, multi-shift | Setiap 1 minggu atau sesuai jam kerja |
Tanda-Tanda Wire Rope Harus Segera Diganti
Ini adalah kriteria penggantian yang harus kamu hafal. Jika salah satu kondisi berikut ditemukan saat inspeksi, wire rope tidak boleh dioperasikan sampai diganti:
Kerusakan Wire (Broken Wires):
- Lebih dari 6 wire putus dalam satu strand di panjang rope setara 6x diameter nominal.
- Lebih dari 3 wire putus dalam satu strand di panjang rope setara 30x diameter nominal.
- Adanya wire putus di area dekat fitting atau terminasi.
Korosi:
- Karat yang tampak di permukaan wire (surface pitting) yang sudah mengurangi diameter wire secara visual.
- Karat internal yang terdeteksi dari suara gemerincing saat rope ditekuk, atau dari endapan karat merah yang keluar saat rope dipelintir.
Deformasi Fisik:
- Kinking: tekukan permanen akibat beban berlebih atau instalasi salah, bentuk sudah tidak lurus.
- Bird-caging: strand mengembang keluar karena torsional overload, rope terlihat seperti kurungan burung.
- Crushing atau flatting: rope gepeng akibat terjepit atau beban lintas yang berlebih.
- Core protrusion: inti rope menyembul keluar di antara strand.
Pengurangan Diameter:
- Diameter rope berkurang lebih dari 3% dari nominal untuk rope dengan fiber core.
- Diameter rope berkurang lebih dari 2% dari nominal untuk rope dengan wire core.
| Kondisi | Batas Toleransi | Tindakan |
| Broken wires | Lihat kriteria di atas | Ganti segera |
| Pengurangan diameter | >3% FC / >2% IWRC | Ganti segera |
| Karat permukaan ringan | Masih bisa dilumasi | Bersihkan + lubrikasi, monitor ketat |
| Karat dalam (suara gemerincing) | Tidak ada toleransi | Ganti segera |
| Deformasi (kink, birdcage) | Tidak ada toleransi | Ganti segera |
Prosedur Inspeksi Rutin yang Benar
Jadwalkan dua level inspeksi secara paralel:
Inspeksi Harian (oleh operator):
- Inspeksi visual cepat sebelum mesin dioperasikan.
- Perhatikan tanda deformasi baru, kontaminasi berlebih, atau wire yang mencolok putus.
- Dengarkan suara abnormal saat rope bergerak.
- Laporkan segera jika ada temuan mencurigakan sebelum operasi dilanjutkan.
Inspeksi Periodik (oleh teknisi atau inspector bersertifikat):
- Ukur diameter rope di beberapa titik dan bandingkan dengan nilai nominal.
- Hitung dan dokumentasikan jumlah broken wire per segmen.
- Periksa kondisi fitting, terminasi, dan thimble.
- Evaluasi kondisi lubrikasi internal.
- Dokumentasikan semua temuan dalam logbook inspeksi wire rope.
Kesimpulan
Investasi Komponen Berkualitas adalah Kunci Keberlangsungan Operasional
Wire rope bukan komponen yang bisa kamu kompromikan demi menghemat anggaran jangka pendek. Satu insiden kegagalan wire rope di crane industri bisa mengakibatkan kerugian aset, downtime produksi berhari-hari, proses investigasi, dan yang paling tidak bisa dihitung secara finansial adalah korban jiwa. Semua itu jauh lebih mahal dari selisih harga antara wire rope berkualitas tinggi dengan sertifikasi lengkap versus produk tanpa jaminan yang terlihat sama dari luar.
Kita semua perlu mengubah perspektif tentang wire rope dari “consumable yang harus ditekan biayanya” menjadi “komponen safety-critical yang harus dipilih berdasarkan spesifikasi, bukan harga terendah”.
Rekomendasi Sebelum Pembelian Skala Besar
Sebelum kamu melakukan pembelian wire rope dalam jumlah besar untuk kebutuhan industri, perhatikan langkah-langkah berikut:
- Konsultasikan spesifikasi dengan insinyur mekanikal yang memahami karakteristik beban, lingkungan operasi, dan standar keamanan yang berlaku di sektor industri kamu.
- Minta dan verifikasi mill certificate untuk setiap lot pembelian, pastikan nomor sertifikat bisa ditelusuri ke pabrikan.
- Pilih supplier yang bisa memberikan dukungan teknis, bukan hanya pengiriman barang. Supplier yang baik akan membantu kamu memilih konstruksi dan spesifikasi yang tepat, bukan sekadar menjual stok yang ada.
- Buat sistem pencatatan wire rope: dokumentasikan tanggal instalasi, spesifikasi, hasil inspeksi periodik, dan tanggal penggantian untuk setiap wire rope di seluruh fasilitas. Data historis ini sangat berharga untuk perencanaan maintenance dan pembuktian compliance keselamatan.
- Ikuti standar internasional yang relevan: ISO 4309 untuk crane wire rope inspection, EN 12385 untuk spesifikasi produk, atau API 9A untuk aplikasi pengeboran minyak.
FAQ: Steel Wire Rope untuk Industri
Tidak ada angka pasti karena sangat bergantung pada aplikasi, frekuensi penggunaan, kualitas lubrikasi, dan kondisi lingkungan. Wire rope crane industri bisa bertahan 1-5 tahun dalam kondisi operasi normal dengan maintenance yang baik. Yang menentukan penggantian bukan kalender, tapi hasil inspeksi berdasarkan kriteria broken wire, pengurangan diameter, dan kondisi visual.
Tidak boleh untuk aplikasi pengangkatan dan safety-critical. Penyambungan wire rope tidak pernah bisa mengembalikan kekuatan ke nilai semula dan menciptakan titik lemah yang tidak bisa diprediksi. Ganti seluruh panjang rope yang bermasalah.
Angka tersebut menunjukkan minimum tensile strength wire dalam MPa (Megapascal). Grade 1960 memiliki tensile strength wire lebih tinggi dari 1770, artinya dengan diameter yang sama, wire rope grade 1960 memiliki breaking load lebih besar. Grade lebih tinggi lebih baik untuk aplikasi yang butuh breaking load maksimal dalam diameter terbatas.
Wire rope yang disimpan dengan benar (dilumasi, terlindung dari kelembaban, tidak tertekuk) masih bisa digunakan asalkan lolos inspeksi menyeluruh. Tapi wire rope yang sudah pernah dipakai di aplikasi beban berat tidak direkomendasikan untuk direpurpose ke aplikasi lain tanpa evaluasi teknis yang cermat dan dokumentasi riwayat penggunaannya.
Sertifikasi awal dari pabrik berlaku saat produk baru. Setelah dipasang dan dioperasikan, yang berlaku adalah inspeksi periodik dan dokumentasi kondisi sesuai standar yang berlaku. Untuk aplikasi pengangkatan orang atau beban kritis, beberapa regulasi mensyaratkan inspeksi oleh inspector bersertifikat setiap 12 bulan atau lebih sering tergantung intensitas pemakaian.
