Halo, apa kabar semuanya? Semoga kalian dalam keadaan semangat dan penuh rasa ingin tahu hari ini! Kali ini, kita akan menyelami dunia elektronik yang menarik dengan membahas cara kerja kapasitor milar.
Kapasitor milar, meskipun ukurannya kecil dan terkesan sederhana, menyimpan rahasia penting dalam menjaga kestabilan arus listrik dan menyaring gangguan sinyal.
Salam hangat untuk kalian yang selalu haus akan pengetahuan baru! Yuk, teruskan membaca untuk memahami lebih dalam tentang komponen elektronik yang satu ini.
Pengertian Dasar Kapasitor Milar
Cara Kerja Kapasitor Milar komponen elektronik kecil yang berfungsi menyimpan dan melepaskan energi listrik dalam sirkuit.
Bentuknya tipis dan pipih, sering digunakan pada rangkaian frekuensi tinggi karena kestabilannya yang baik.
Kapasitor ini terdiri dari lapisan tipis bahan dielektrik di antara dua pelat konduktor, memungkinkan penyimpanan muatan sementara.
Keunikan kapasitor milar terletak pada ukurannya yang ringkas serta kemampuannya menahan tegangan tinggi tanpa mudah rusak, membuatnya favorit dalam peralatan elektronik modern.
Struktur Fisik Kapasitor Milar
Kapasitor milar memiliki lapisan tipis elektrode logam yang terpisah oleh dielektrik padat, membentuk struktur berlapis-lapis seperti kue mille-feuille elektronik, menghasilkan kapasitas tinggi dalam bentuk miniatur yang sangat efisien dan tahan lama untuk sirkuit modern.
Prinsip Kerja Kapasitor Milar dalam Rangkaian
Kapasitor miliar menyimpan muatan listrik sementara, mengalirkan energi saat diperlukan, menjaga kestabilan arus, dan menyaring gangguan dalam rangkaian elektronik canggih.

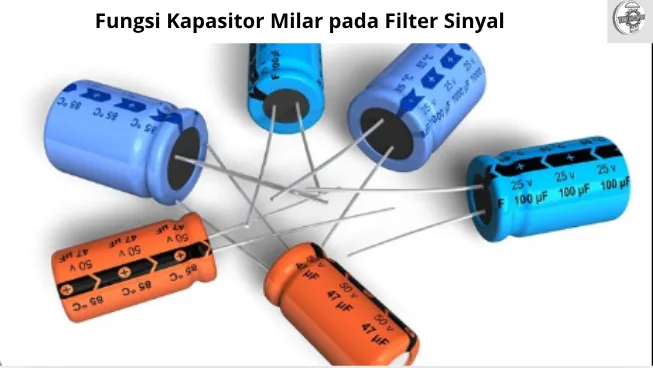

Fungsi Kapasitor Milar pada Filter Sinyal
Kapasitor milar menyaring gelombang, meredam noise, menjaga sinyal jernih dan stabil, seperti penyaring ajaib dalam rangkaian elektronik yang halus dan presisi.
Perbedaan Kapasitor Milar dan Kapasitor Elektrolit
Kapasitor miliar berukuran kecil dan stabil, cocok untuk sinyal tinggi, sedangkan kapasitor elektrolit besar, menyimpan muatan lebih banyak, ideal untuk penyaringan daya. Keduanya punya fungsi berbeda dalam rangkaian elektronik.
Cara Mengukur Kapasitor Milar dengan Multimeter
Mengukur kapasitor milar dengan multimeter sebenarnya cukup mudah dan praktis. Pertama, pastikan multimeter Kamu memiliki fungsi pengukuran kapasitansi.
Matikan sumber listrik pada rangkaian dan lepaskan kapasitor dari sirkuit agar hasil pengukuran lebih akurat.
Setelah itu, atur multimeter ke mode kapasitansi. Sambungkan kedua probe multimeter ke kaki kapasitor, perhatikan polaritas jika kapasitor berpolaritas. Nilai kapasitansi akan muncul di layar multimeter, biasanya dalam satuan mikrofarad (µF).
Jika nilai yang terukur jauh berbeda dari nilai nominal kapasitor, bisa jadi kapasitor tersebut sudah rusak atau mengalami penurunan kualitas.
Cara ini membantu memastikan kapasitor bekerja optimal dalam rangkaian elektronik Kamu.
Selalu hati-hati dan perhatikan keselamatan saat mengukur komponen elektronik.
Pengaruh Kapasitor Milar terhadap Frekuensi Rangkaian
Kapasitor miliar sering dianggap sepele, namun sebenarnya ia punya peran ajaib dalam mengatur frekuensi rangkaian elektronik.
Ketika kapasitor ini berubah, gelombang listrik menari dengan ritme yang berbeda, seolah punya jiwa sendiri.
Frekuensi yang dihasilkan tidak hanya bergantung pada nilai kapasitansi, tapi juga pada karakteristik materialnya yang unik.
Keberadaan kapasitor miliar mampu menciptakan resonansi halus, mempengaruhi kestabilan sinyal, dan memberikan warna baru pada musik elektronik atau sinyal komunikasi, menjadikannya komponen vital dalam dunia teknologi modern.
Aplikasi Kapasitor Milar
Kapasitor milar digunakan dalam berbagai aplikasi elektronika, termasuk:
- Rangkaian Audio: Sebagai filter, kopling, dan decoupling dalam amplifier, mixer, dan peralatan audio lainnya.
- Rangkaian Daya: Sebagai filter dan decoupling dalam catu daya switching, inverter, dan konverter DC-DC.
- Rangkaian Digital: Sebagai decoupling dalam mikrokontroler, memori, dan IC digital lainnya.
- Rangkaian RF: Sebagai komponen tuning dan filter dalam pemancar, penerima, dan peralatan komunikasi nirkabel.
- Rangkaian Otomotif: Dalam sistem kontrol mesin, sistem infotainment, dan sistem keselamatan.
Aplikasi Kapasitor Milar pada Rangkaian Audio
Kapasitor milar sangat vital dalam rangkaian audio karena mampu menyaring frekuensi tinggi dengan presisi, menghasilkan suara jernih dan bebas gangguan.
Penggunaan tepat membuat kualitas audio meningkat, memberikan pengalaman mendengarkan yang lebih tajam dan menyenangkan bagi pengguna.
Kapasitor milar, sering disebut juga kapasitor film, adalah komponen elektronik pasif yang banyak digunakan dalam berbagai rangkaian elektronika.
Popularitasnya berasal dari karakteristiknya yang stabil, umur panjang, dan kemampuannya beroperasi pada rentang suhu yang lebar.
Artikel ini akan membahas secara mendalam tentang cara kerja kapasitor milar, konstruksinya, serta aplikasi utamanya.
Konstruksi Kapasitor Milar
Kapasitor milar memiliki konstruksi yang relatif sederhana. Secara umum, kapasitor ini terdiri dari dua lapisan film plastik tipis yang berfungsi sebagai dielektrik, diapit oleh dua lapisan logam yang berfungsi sebagai elektroda.
Film plastik yang umum digunakan adalah poliester (PET), polipropilen (PP), atau polikarbonat (PC).
Pemilihan material dielektrik ini memengaruhi karakteristik kapasitor, seperti stabilitas suhu, faktor disipasi, dan tegangan kerja maksimum.
Proses pembuatannya melibatkan pelapisan film plastik dengan lapisan logam tipis, biasanya aluminium atau seng, melalui proses metalisasi vakum.
Dua lapisan film yang telah dimetalisasi kemudian digulung bersama-sama, dengan lapisan logam saling berhadapan dan dipisahkan oleh film dielektrik.
Gulungan ini kemudian dikemas dalam wadah pelindung, seperti resin epoksi atau kotak plastik, untuk melindungi kapasitor dari kerusakan fisik dan lingkungan.
Prinsip Kerja Kapasitor
Pada dasarnya, kapasitor bekerja dengan menyimpan energi listrik dalam bentuk medan elektrostatik antara dua elektroda yang dipisahkan oleh dielektrik.
Ketika tegangan diterapkan pada kapasitor, muatan listrik akan terakumulasi pada elektroda.
Satu elektroda akan mengumpulkan muatan positif, sementara elektroda lainnya mengumpulkan muatan negatif.
Jumlah muatan yang dapat disimpan oleh kapasitor sebanding dengan kapasitansinya, yang diukur dalam Farad (F).
Kapasitansi kapasitor milar dipengaruhi oleh beberapa faktor, termasuk luas permukaan elektroda, jarak antara elektroda (ketebalan dielektrik), dan permitivitas dielektrik.
Semakin besar luas permukaan elektroda dan semakin kecil jarak antara elektroda, semakin besar kapasitansinya.
Selain itu, material dielektrik dengan permitivitas yang lebih tinggi akan menghasilkan kapasitansi yang lebih besar.
Baca Juga : Kapasitor Bank Adalah

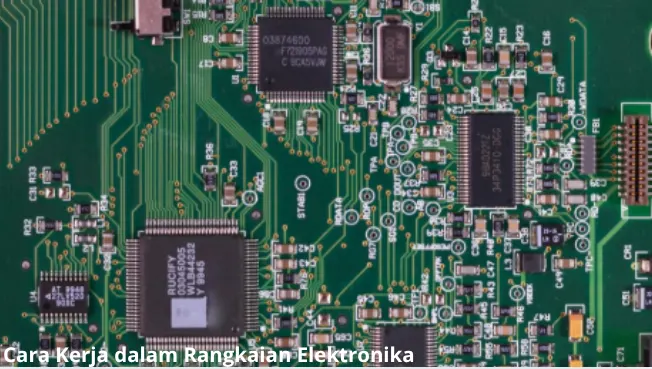

Cara Kerja dalam Rangkaian Elektronika
Kapasitor milar memiliki berbagai aplikasi dalam rangkaian elektronika. Salah satu fungsi utamanya adalah sebagai penyaring (filter) sinyal.
Kapasitor milar dapat digunakan untuk memblokir sinyal DC (arus searah) sambil melewatkan sinyal AC (arus bolak-balik).
Hal ini karena kapasitor memiliki impedansi yang tinggi terhadap sinyal DC dan impedansi yang rendah terhadap sinyal AC.
Kemampuan ini sangat berguna dalam rangkaian audio, di mana kapasitor milar digunakan untuk menghilangkan komponen DC dari sinyal audio sebelum diperkuat.
Selain sebagai filter, kapasitor milar juga digunakan dalam rangkaian timing (pewaktu). Dalam rangkaian ini, kapasitor digunakan untuk menyimpan energi dan kemudian melepaskannya secara perlahan melalui resistor.
Waktu yang dibutuhkan untuk mengisi atau mengosongkan kapasitor bergantung pada nilai kapasitansi dan resistansi.
Rangkaian timing banyak digunakan dalam berbagai aplikasi, seperti osilator, timer, dan rangkaian kontrol.
Kapasitor milar juga berperan penting dalam rangkaian decoupling. Dalam rangkaian digital, kapasitor decoupling digunakan untuk menyediakan sumber energi lokal bagi IC (Integrated Circuit).
Ketika IC beralih keadaan, ia membutuhkan arus yang besar dalam waktu singkat.
Kapasitor decoupling menyediakan arus ini, mencegah penurunan tegangan yang dapat menyebabkan kesalahan dalam operasi IC.
Kapasitor milar sering ditempatkan dekat dengan pin catu daya IC untuk meminimalkan induktansi dan memastikan respons yang cepat.
Karakteristik dan Keunggulan Kapasitor Milar
Kapasitor milar memiliki beberapa karakteristik dan keunggulan yang membuatnya menjadi pilihan populer dalam berbagai aplikasi:
- Stabilitas Tinggi: Kapasitor milar memiliki stabilitas yang baik terhadap perubahan suhu dan frekuensi. Nilai kapasitansinya relatif stabil dalam rentang suhu yang lebar, sehingga cocok untuk aplikasi yang membutuhkan presisi tinggi.
- Umur Panjang: Kapasitor milar memiliki umur pakai yang panjang, terutama jika dioperasikan dalam kondisi yang sesuai dengan spesifikasinya.
- Tegangan Kerja Tinggi: Kapasitor milar tersedia dalam berbagai tegangan kerja, sehingga dapat digunakan dalam aplikasi dengan tegangan tinggi.
- ESR Rendah: Kapasitor milar umumnya memiliki Equivalent Series Resistance (ESR) yang rendah, yang berarti kehilangan energi yang rendah saat beroperasi pada frekuensi tinggi.
- Ukuran Kompak: Kapasitor milar tersedia dalam berbagai ukuran, termasuk ukuran yang sangat kecil, sehingga cocok untuk aplikasi dengan ruang terbatas.
Perbandingan dengan Jenis Kapasitor Lain
Meskipun kapasitor milar memiliki banyak keunggulan, penting untuk mempertimbangkan jenis kapasitor lain untuk aplikasi tertentu.
Misalnya, kapasitor elektrolit memiliki kapasitansi yang jauh lebih tinggi daripada kapasitor milar dengan ukuran yang sama, tetapi memiliki stabilitas dan umur pakai yang lebih rendah.
Kapasitor keramik memiliki ESR yang sangat rendah dan cocok untuk aplikasi frekuensi tinggi, tetapi memiliki stabilitas yang lebih rendah daripada kapasitor milar.
Pemilihan jenis kapasitor yang tepat bergantung pada kebutuhan spesifik aplikasi. Faktor-faktor yang perlu dipertimbangkan termasuk kapasitansi, tegangan kerja, stabilitas, ESR, ukuran, dan biaya.
Kesimpulan
Kapasitor milar adalah komponen elektronik serbaguna yang banyak digunakan dalam berbagai rangkaian elektronika.
Konstruksinya yang sederhana, karakteristik yang stabil, dan umur panjang membuatnya menjadi pilihan yang populer untuk berbagai aplikasi.
Memahami cara kerja kapasitor milar dan karakteristiknya penting untuk memilih komponen yang tepat untuk aplikasi tertentu. .
Dengan memahami prinsip kerja, karakteristik, dan aplikasi kapasitor milar, anda dapat merancang rangkaian elektronika yang lebih efisien dan andal.
Kapasitor milar terus menjadi komponen penting dalam dunia elektronika modern, dan pemahaman yang mendalam tentangnya akan sangat berharga bagi para insinyur dan penggemar elektronika.
Demikian artikel singkat mengenai cara kerja kapasitor milar, semoga bermanfaat. simak artikel kami lainnya di https://teknikjaya.co.id/category/listrik-dan-elektrik/.
