Alat ini menjadi sahabat setia para teknisi dan insinyur dalam mengukur arus listrik dengan tepat. Yuk, kita kenali bersama bagian-bagian amperemeter agar pemahaman kita semakin dalam dan bermanfaat. Salam hangat untuk kalian semua, dan silakan lanjutkan membaca!
Fungsi Utama Bagian-Bagian Amperemeter
Alat ini mengukur arus listrik, dengan kumparan sebagai sensor utama, jarum penunjuk menampilkan nilai, dan skala memastikan pembacaan akurat serta aman.
Alat ukur listrik, terlepas dari jenisnya (analog atau digital), umumnya terdiri dari beberapa bagian penting yang bekerja secara sinergis untuk menghasilkan pengukuran arus yang akurat. Berikut adalah komponen-komponen utama tersebut:
Kumparan Bergerak (Moving Coil)
Jantung dari amperemeter analog adalah kumparan bergerak. Kumparan ini terbuat dari lilitan kawat halus yang ditempatkan dalam medan magnet yang dihasilkan oleh magnet permanen.
Ketika arus listrik mengalir melalui kumparan, gaya Lorentz timbul, menyebabkan kumparan berputar.
Besarnya putaran kumparan sebanding dengan kuat arus yang mengalir. Semakin besar arus, semakin besar pula putaran kumparan.
Magnet Permanen
Magnet permanen menyediakan medan magnet yang diperlukan untuk interaksi dengan kumparan bergerak.
Medan magnet ini bersifat konstan dan seragam, memastikan bahwa gaya yang bekerja pada kumparan bergerak hanya bergantung pada kuat arus yang mengalir. Kekuatan magnet permanen sangat mempengaruhi sensitivitas dan akurasi amperemeter.

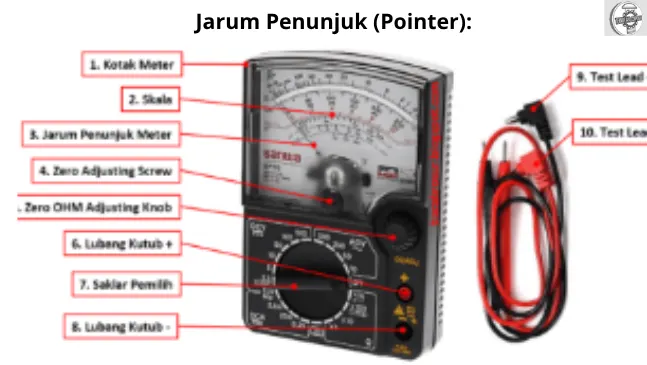

Jarum Penunjuk (Pointer)
Jarum penunjuk terhubung secara mekanis ke kumparan bergerak. Ketika kumparan berputar, jarum penunjuk juga ikut bergerak, menunjukkan nilai arus pada skala yang telah dikalibrasi.
Desain jarum penunjuk harus ringan dan presisi untuk meminimalkan kesalahan pembacaan.
Skala (Scale)
Skala adalah bagian yang menampilkan nilai-nilai arus yang terukur. Skala pada amperemeter analog biasanya berupa garis-garis yang telah dikalibrasi sesuai dengan rentang pengukuran alat tersebut. Pembacaan nilai arus dilakukan dengan melihat posisi jarum penunjuk pada skala.
Pegas Pengembali (Control Spring)
Pegas pengembali berfungsi untuk memberikan gaya lawan terhadap putaran kumparan bergerak. Gaya ini memastikan bahwa jarum penunjuk akan kembali ke posisi nol ketika tidak ada arus yang mengalir.
Selain itu, pegas pengembali juga membantu menstabilkan gerakan jarum penunjuk dan mencegahnya berosilasi.
Peredam (Damper)
Peredam berfungsi untuk meredam osilasi atau getaran pada jarum penunjuk. Hal ini penting untuk memastikan pembacaan yang stabil dan akurat.
Terdapat berbagai jenis peredam yang digunakan pada amperemeter, seperti peredam udara dan peredam elektromagnetik.
Terminal
Terminal adalah titik-titik koneksi tempat amperemeter dihubungkan ke rangkaian yang akan diukur arusnya.
Amperemeter memiliki dua terminal, yaitu terminal positif (+) dan terminal negatif (-). Penting untuk menghubungkan amperemeter dengan polaritas yang benar untuk menghindari kerusakan pada alat.
Shunt Resistor (Pada Amperemeter Arus Tinggi)
Untuk mengukur arus yang sangat tinggi, amperemeter dilengkapi dengan shunt resistor. Shunt resistor adalah resistor dengan nilai resistansi yang sangat kecil yang dipasang secara paralel dengan kumparan bergerak.
Sebagian besar arus akan mengalir melalui shunt resistor, sementara hanya sebagian kecil yang mengalir melalui kumparan bergerak.
Secara keseluruhan, amperemeter dapat mengukur arus yang jauh lebih besar daripada kemampuan kumparan bergerak itu sendiri.
Komponen Elektronik dalam Amperemeter
Elektronik sejenis ini adalah alat ukur yang digunakan untuk mengukur arus listrik dalam rangkaian kebutuhan sehari-hari di kehidupan kita sebagai pembantu elektronik, dan komponen elektronik di dalamnya sangat penting untuk memastikan pengukuran yang akurat dan stabil.
Salah satu komponen utama adalah kumparan kawat tembaga yang berfungsi sebagai elemen sensor arus, di mana arus listrik yang melewati kumparan akan menghasilkan medan magnet sehingga jarum penunjuk dapat bergerak sesuai besar arus.
Transformator Adalah
Transformator arus juga kadang digunakan untuk mengubah arus besar menjadi arus kecil yang lebih mudah diukur.
Sehingga, resistor shunt juga menjadi komponen penting yang digunakan untuk mengalihkan sebagian arus agar tidak melewati kumparan langsung, sehingga alat dapat mengukur arus yang lebih besar tanpa merusak komponen internal.
Selain itu, amperemeter modern biasanya dilengkapi dengan penyearah dioda yang mengubah arus bolak-balik menjadi arus searah agar pengukuran dapat dilakukan pada berbagai jenis arus.
Komponen elektronik lain seperti kapasitor dapat digunakan untuk meredam gangguan atau noise listrik yang bisa mempengaruhi hasil pengukuran.
Fungsi Lain Amperemeter Digital
Dalam amperemeter digital, sensor arus berbasis efek Hall sering dipakai untuk mengukur arus tanpa kontak langsung, sehingga komponen ini sangat mempengaruhi sensitivitas dan akurasi alat.
Sehingga layar digital dan rangkaian pengolah sinyal juga merupakan bagian penting agar hasil pengukuran dapat ditampilkan dengan jelas dan mudah dibaca.
Semua komponen tersebut bekerja secara sinergis untuk memastikan amperemeter berfungsi dengan baik, stabil, dan memberikan data yang tepat bagi pengguna dalam berbagai aplikasi elektronik dan kelistrikan.
Cara Kerja Kumparan Dalam Amperemeter
Kumparan dalam amperemeter berperan sebagai jantung pengukur arus listrik. Ketika arus mengalir, medan magnet di sekitar kumparan terbentuk dan menyebabkan putaran jarum penunjuk. Gerakan ini proporsional dengan besar arus yang melewati kumparan.
Kumparan terbuat dari kawat tembaga halus yang dililit rapi, memastikan sensitivitas dan akurasi tinggi. Dengan prinsip elektromagnetik ini, amperemeter mampu menerjemahkan arus listrik menjadi nilai yang mudah dibaca, memudahkan teknisi dalam mendiagnosis rangkaian listrik.
Apa Saja Kinerja Amperemeter Elektromagnetis
Prinsip kerja amperemeter didasarkan pada hukum dasar elektromagnetisme. Ketika arus listrik mengalir melalui konduktor yang berada dalam medan magnet, gaya Lorentz akan timbul.
Gaya ini akan menyebabkan konduktor tersebut bergerak. Pada amperemeter analog, konduktor tersebut adalah kumparan bergerak.
Besarnya gaya Lorentz sebanding dengan kuat arus, kuat medan magnet, dan panjang konduktor. Dengan mengukur besarnya gaya Lorentz, kita dapat menentukan kuat arus yang mengalir.
Pada amperemeter digital, sensor arus mengubah arus listrik menjadi sinyal tegangan atau arus yang proporsional.
Sinyal ini kemudian diproses oleh rangkaian elektronik untuk menghasilkan nilai arus yang terukur. Amperemeter digital menggunakan prinsip konversi analog-ke-digital untuk mengubah sinyal analog menjadi data digital yang dapat diproses oleh mikrokontroler.
Berikut adalah beberapa tips yang dapat membantu Anda menggunakan amperemeter dengan lebih efektif:
Gunakan Amperemeter yang Berkualitas
Pilihlah amperemeter dari merek yang terpercaya dan memiliki reputasi yang baik. Amperemeter yang berkualitas akan memberikan pengukuran yang lebih akurat dan tahan lama.
Kalibrasi Amperemeter Secara Berkala Untuk memastikan akurasi pengukuran, kalibrasi amperemeter secara berkala. Kalibrasi dapat dilakukan oleh teknisi yang berpengalaman atau menggunakan alat kalibrasi khusus.
Hindari Pengukuran Arus yang Melebihi Rentang
Jangan pernah mencoba mengukur arus yang melebihi rentang pengukuran amperemeter. Hal ini dapat merusak alat dan bahkan membahayakan keselamatan Anda.
Perhatikan Kondisi Lingkungan: Kondisi lingkungan seperti suhu dan kelembaban dapat mempengaruhi akurasi pengukuran amperemeter. Usahakan untuk menggunakan amperemeter pada kondisi lingkungan yang stabil.
Simpan Amperemeter dengan Benar: Simpan amperemeter di tempat yang kering dan bersih. Hindari menyimpan amperemeter di tempat yang terkena sinar matahari langsung atau dekat dengan medan magnet yang kuat.
Kreativitas teknologi sederhana namun cerdas!
Peran Jarum Penunjuk di Amperemeter
Jarum penunjuk pada amperemeter memiliki peran penting sebagai indikator kuat arus listrik yang mengalir dalam rangkaian.
Ketika arus melewati kumparan di dalam alat, medan magnet yang dihasilkan membuat jarum bergerak dan menunjuk angka pada skala.
Gerakan jarum ini memungkinkan pengguna membaca nilai arus secara akurat dan cepat. Dengan begitu, jarum penunjuk membantu mengukur besaran listrik secara visual, memastikan kelancaran dan keamanan sistem listrik.
Penggunaan Skala Pengukuran pada Amperemeter
Penggunaan skala pengukuran pada amperemeter ibarat jendela kecil yang membuka dunia arus listrik dalam rangkaian.
Setiap angka dan garis di skala itu bukan sekadar tKamu, melainkan pemandu yang membantu kita menafsirkan kekuatan arus dengan tepat.
Dengan skala yang terkalibrasi rapi, pengguna dapat membaca nilai arus secara akurat, menghindari kesalahan yang bisa berakibat fatal.
Skala ini juga memungkinkan pengukuran dalam berbagai rentang, dari arus kecil hingga besar, menyesuaikan kebutuhan alat dan eksperimen.
Keindahan amperemeter terletak pada kemampuannya menyampaikan informasi kompleks melalui skala sederhana yang penuh makna.
Bagian Terminal dan Sambungan Amperemeter
Terminal amperemeter harus tersambung dengan rapi dan kuat agar arus listrik dapat terukur akurat. Sambungan yang baik mencegah gangguan sinyal dan kerusakan alat, memastikan pengukuran arus berjalan lancar tanpa hambatan atau kesalahan.
Struktur Fisik Amperemeter Analog Standar
Amperemeter analog stKamur bagaikan jantung listrik yang berdetak, memancarkan denyut arus lewat jarum yang menari di antara skala.
Rangkaian kumparan tembaga halus berkelok, ditemani magnet permanen yang kuat, menciptakan medan magnet magis.
Semua elemen ini terbungkus dalam wadah kokoh, melindungi rahasia pengukuran yang akurat. Sensasi mekanis bertemu seni teknis, menghadirkan alat klasik yang tetap relevan di era digital.
Perbandingan Bagian Amperemeter Analog dan Digital
Amperemeter analog dan digital memiliki keunikan masing-masing dalam mengukur arus listrik. Amperemeter analog menampilkan hasil pengukuran melalui jarum yang bergerak pada skala, memberikan sensasi visual yang mudah dipahami secara cepat, terutama untuk perubahan arus yang dinamis.
Sebaliknya, amperemeter digital menampilkan angka secara tepat dan akurat pada layar, memudahkan pembacaan tanpa interpretasi skala.
Meski digital lebih presisi, analog sering dipilih untuk pemantauan kontinu karena responsnya yang lebih halus terhadap fluktuasi arus.
Keduanya melengkapi kebutuhan pengguna sesuai konteks, antara kepraktisan visual dan ketelitian data yang diperlukan.
Penutup Akhir Kata
Demikianlah penjelasan singkat mengenai bagian-bagian amperemeter yang penting untuk diketahui. Semoga informasi ini bisa menambah wawasan dan membantu kalian dalam memahami alat ukur listrik dengan lebih baik.
Jangan lupa untuk terus mengikuti artikel menarik lainnya di sini, dan bagikan juga kepada teman-teman agar mereka turut mendapatkan manfaatnya.
Terima kasih sudah membaca, sampai jumpa di pembahasan berikutnya!. semoga bermanfaat. simak artikel kami lainnya.
