Kebutuhan energi pada mechanical press tidak pernah rata sepanjang satu siklus kerja. Saat proses pressing berlangsung, mesin butuh energi dalam jumlah besar dalam waktu yang sangat singkat. Kalau motor harus menyediakan seluruh kebutuhan itu secara langsung di setiap langkah penekanan, kapasitas motor dan sistem transmisinya harus dibuat jauh lebih besar dari yang sebenarnya diperlukan.
Di sinilah flywheel, atau roda gila, punya peran yang tidak bisa disepelekan.
Flywheel menyimpan energi dalam bentuk energi kinetik saat berputar, lalu melepaskan sebagian energi itu ketika mechanical press butuh daya besar. Dengan cara ini, motor bisa bekerja lebih stabil, sementara flywheel membantu menutupi kebutuhan energi puncak selama proses pressing.
Bentuknya sederhana, cuma roda berputar dengan massa yang cukup besar. Tapi cara kerjanya berkaitan langsung dengan motor, clutch, crankshaft, mekanisme slider, dan karakter beban selama satu siklus press.
Apa Itu Flywheel pada Mechanical Press?

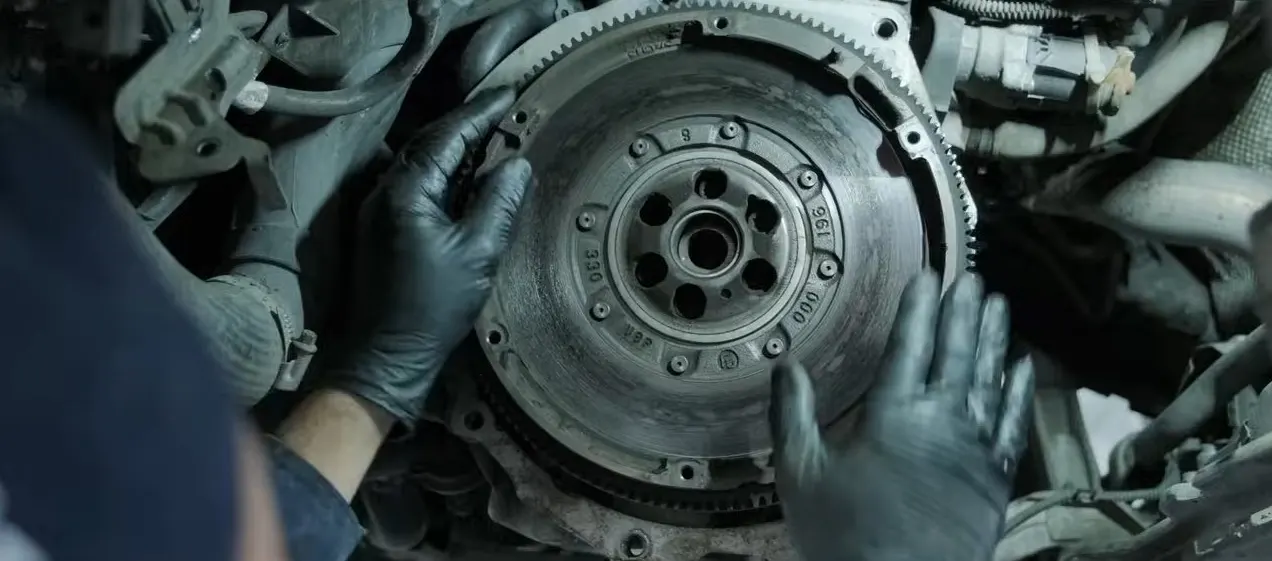

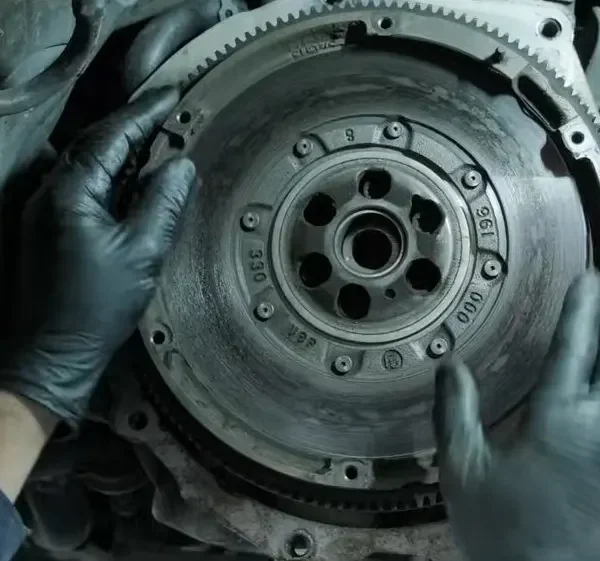

Flywheel adalah roda berputar yang dirancang untuk menyimpan energi kinetik.
Pada mechanical press, flywheel biasanya diputar motor listrik lewat sistem transmisi. Energi dari motor lalu tersimpan sebagai energi kinetik di flywheel itu.
Ketika proses forming atau stamping butuh energi besar, energi tersebut diambil dari flywheel lewat sistem penggerak dan mekanisme press.
Sederhananya:
Motor → memutar flywheel → flywheel menyimpan energi → clutch/transmisi mengalirkan energi → crankshaft bergerak → ram melakukan pressing
Jadi flywheel bukan sekadar roda pemanis putaran mesin. Salah satu fungsi utamanya adalah menjadi reservoir energi mekanis untuk menghadapi kebutuhan daya yang naik-turun selama siklus kerja.
Mengapa Mechanical Press Membutuhkan Flywheel?
Beban mechanical press tidak sama di setiap posisi ram.
Ketika ram bergerak tanpa melakukan deformasi berarti, kebutuhan dayanya relatif rendah. Begitu punch mulai memberi gaya pada material, kebutuhan energinya melonjak.
Pada proses seperti blanking, bending, drawing, atau forming, profil bebannya tergantung jenis material, ketebalan, geometri tooling, dan karakter prosesnya sendiri.
Kalau motor harus langsung merespons seluruh beban puncak itu, motornya harus dipilih berdasarkan kebutuhan daya puncak. Akibatnya, ukuran motor dan sistem kelistrikan bisa jadi lebih besar dari yang sebenarnya diperlukan, kalau saja beban itu bisa diratakan pakai penyimpanan energi mekanis.
Flywheel membantu meratakan perbedaan itu.
Bagaimana Flywheel Menyimpan Energi?
Energi yang disimpan flywheel berasal dari gerakan rotasinya.
Energi kinetik rotasi bisa dinyatakan dengan persamaan:
E = ½ Iω²
Keterangan:
- E = energi kinetik (joule)
- I = momen inersia flywheel (kg·m²)
- ω = kecepatan sudut (rad/s)
Dari persamaan itu terlihat, energi yang tersimpan ditentukan oleh dua faktor utama: momen inersia dan kecepatan putar.
Semakin besar momen inersia, semakin besar pula energi yang bisa disimpan pada kecepatan yang sama.
Kecepatan juga berpengaruh besar karena ada di posisi kuadrat. Artinya, perubahan RPM sedikit saja bisa memberi perubahan signifikan terhadap energi kinetik yang tersimpan.
Tapi RPM tidak bisa dinaikkan tanpa batas. Desain flywheel harus mempertimbangkan tegangan akibat gaya sentrifugal, material, balancing, bearing, dan batas aman komponennya.
Contoh Perhitungan Sederhana
Misalkan sebuah flywheel punya momen inersia:
I = 10 kg·m²
dan berputar pada:
600 rpm
Kecepatan sudutnya:
ω = 2π × 600 / 60 = 62,83 rad/s
Maka energi kinetiknya kira-kira:
E = ½ × 10 × 62,83²
E ≈ 19.739 joule
atau sekitar:
19,7 kJ
Angka itu menunjukkan energi yang tersimpan pada kondisi putaran tersebut. Tapi di mechanical press yang sesungguhnya, perhitungan tidak berhenti di energi total flywheel saja. Engineer juga perlu tahu berapa banyak energi yang boleh diambil selama satu siklus tanpa membuat RPM turun berlebihan.
Peran Flywheel dalam Siklus Kerja Mechanical Press
Flywheel bekerja sebagai penyeimbang antara suplai energi dari motor dan kebutuhan energi press.
Motor memberi energi secara relatif kontinu. Kebutuhan energi mechanical press justru berubah-ubah sepanjang siklus.
Saat Beban Rendah
Ketika press belum melakukan pekerjaan pembentukan yang berat, motor memasok energi untuk mempertahankan putaran flywheel dan mengatasi kehilangan energi di sistem.
Kalau energi dari motor lebih besar dari kebutuhan sesaat mesin, sebagian energi itu tersimpan sebagai energi kinetik flywheel.
RPM flywheel bisa naik sampai mencapai kondisi operasi yang ditentukan.
Saat Press Membutuhkan Energi Tinggi
Begitu punch mulai bekerja terhadap benda kerja, kebutuhan energinya meningkat.
Di fase ini, flywheel kehilangan sebagian energi kinetiknya. Penurunan RPM jadi indikasi bahwa sebagian energi rotasi sudah dipakai untuk membantu pekerjaan pressing.
Motor tidak harus menyediakan seluruh energi puncak dalam waktu sesingkat itu.
Setelah Proses Pressing
Setelah beban utama lewat, motor kembali memasok energi untuk memulihkan kecepatan flywheel.
Siklus ini terus berulang selama mechanical press beroperasi.
Dengan kata lain, flywheel bekerja seperti buffer energi mekanis.
Hubungan Flywheel dengan Motor Press
Flywheel dan motor tidak bekerja sendiri-sendiri.
Motor jadi sumber energi utama. Flywheel membantu menyimpan dan melepaskan energi sesuai kebutuhan siklus mesin.
Tanpa flywheel, motor harus jauh lebih responsif terhadap fluktuasi beban press. Dengan flywheel, kebutuhan energi puncak bisa dibantu oleh energi yang sudah tersimpan sebelumnya.
Tapi ini bukan berarti flywheel bisa menggantikan motor.
Kalau kebutuhan energi rata-rata mesinnya terlalu tinggi, motor tetap harus punya kapasitas yang memadai. Flywheel terutama membantu menghadapi fluktuasi kebutuhan energi, bukan menciptakan energi baru dari nol.
Bayangkan seperti tangki air.
Motor itu pompa yang memasok air terus-menerus. Flywheel itu tangki yang menampung air lebih dulu, sehingga kebutuhan sesaat yang besar bisa dipenuhi tanpa pompa harus langsung menyediakan seluruh debit puncak.
Hubungan Flywheel dengan Clutch dan Crankshaft
Pada mechanical press, energi flywheel perlu disalurkan ke mekanisme yang menggerakkan ram.
Di sinilah sistem clutch berperan.
Saat clutch diaktifkan, energi rotasi dari flywheel diteruskan ke drivetrain dan crankshaft. Gerakan rotasi crankshaft kemudian berubah jadi gerakan reciprocating pada ram atau slide lewat mekanisme seperti crank dan connecting rod.
Alur energinya bisa disederhanakan jadi:
Motor listrik → Flywheel → Clutch → Crankshaft → Connecting mechanism → Ram/slide → Tooling → Benda kerja
Setiap bagian punya efisiensi dan kehilangan energinya masing-masing.
Karena itu, energi yang tersedia di flywheel tidak semuanya berubah jadi energi pembentukan di benda kerja.
Mengapa RPM Flywheel Bisa Turun Saat Pressing?
Ketika press butuh energi lebih besar dari yang secara bersamaan disuplai motor, sebagian energi flywheel dipakai.
Akibatnya, kecepatan flywheel turun.
Ini normal, selama penurunannya masih dalam batas desain.
Misalnya, flywheel beroperasi di RPM tertentu sebelum proses pressing. Begitu material mulai dipotong atau dibentuk, RPM-nya bisa turun karena energi kinetiknya ditransfer lewat sistem mekanis.
Setelah beban selesai, motor kembali mempercepat flywheel.
Inilah salah satu alasan kenapa operator atau engineer bisa memantau perubahan kecepatan flywheel sebagai bagian dari evaluasi kondisi press.
Penurunan RPM yang tidak biasa bisa jadi indikasi perubahan beban, masalah clutch, slip, atau kondisi proses yang perlu diperiksa lebih lanjut.
Apa yang Terjadi Jika Flywheel Terlalu Kecil?
Flywheel harus mampu menyediakan energi yang dibutuhkan selama bagian siklus dengan beban tinggi.
Kalau kapasitas penyimpanan energinya terlalu kecil, perubahan RPM selama pressing bisa jadi terlalu besar.
Dampaknya bisa berupa:
- Kecepatan press tidak stabil.
- Energi yang tersedia di bagian siklus tertentu berkurang.
- Motor harus bekerja lebih keras untuk memulihkan RPM.
- Produktivitas terganggu kalau sistem tidak mampu mempertahankan kondisi operasi yang diperlukan.
- Respons mesin terhadap perubahan beban jadi kurang sesuai desain.
Karena itu, ukuran flywheel bukan sekadar soal diameter atau berat roda.
Engineer perlu mempertimbangkan momen inersia, RPM operasi, energi per stroke, duty cycle, motor, transmisi, dan karakteristik beban sekaligus.
Apakah Flywheel yang Lebih Berat Selalu Lebih Baik?
Tidak.
Flywheel yang lebih berat memang bisa punya momen inersia lebih besar. Tapi massa yang bertambah juga berarti lebih banyak energi diperlukan untuk mempercepat dan mengendalikan sistem rotasinya.
Massa dan geometri flywheel juga harus diperhitungkan terhadap:
- Tegangan sentrifugal.
- Struktur pendukung.
- Sistem pengereman.
- Respons mesin.
- Batas RPM.
Flywheel harus dirancang untuk kebutuhan energi dan karakteristik operasi tertentu.
Lebih besar bukan berarti otomatis lebih baik.
Yang dicari adalah kombinasi momen inersia dan kecepatan operasi yang bisa memenuhi kebutuhan energi tanpa membuat sistem mekanisnya jadi tidak efisien atau tidak aman.
Pengaruh Flywheel terhadap Kapasitas Motor
Salah satu manfaat utama flywheel di mechanical press adalah membantu mengurangi kebutuhan motor untuk menyediakan daya puncak secara instan.
Perlu dibedakan dulu antara power dan energy.
Power adalah laju penggunaan energi:
P = E/t
Sementara flywheel menyimpan sejumlah energi yang bisa dipakai saat dibutuhkan.
Motor bisa memasok energi secara lebih kontinu, sedangkan flywheel menyediakan tambahan energi pada periode beban tinggi.
Karena itu, sistem press bisa memakai motor dengan kapasitas yang lebih masuk akal, dibanding sistem yang mengharuskan motor langsung menangani seluruh fluktuasi daya puncak.
Pemilihan motor tetap harus didasarkan pada kebutuhan aktual mesin, bukan cuma mengandalkan kapasitas flywheel.
Faktor yang Menentukan Kinerja Flywheel pada Mechanical Press
Ada beberapa parameter penting yang perlu dipertimbangkan saat merancang atau mengevaluasi sistem flywheel.
Momen Inersia
Momen inersia menunjukkan seberapa besar kecenderungan benda berputar mempertahankan kondisi rotasinya.
Distribusi massa sangat berpengaruh di sini. Massa yang ditempatkan lebih jauh dari pusat rotasi memberi kontribusi lebih besar terhadap momen inersia.
Kecepatan Putar
RPM menentukan energi kinetik yang tersedia.
Karena energinya berbanding dengan kuadrat kecepatan sudut, perubahan RPM perlu diperhatikan serius.
Tapi RPM maksimum tetap dibatasi oleh desain mekanis dan pertimbangan keselamatan.
Energi per Stroke
Engineer perlu tahu berapa besar energi yang dibutuhkan untuk menyelesaikan proses pembentukan tertentu.
Kebutuhan ini bisa berbeda antara:
Geometri tooling dan material juga ikut memengaruhi beban.
Allowable Speed Drop
Flywheel tidak harus mempertahankan RPM secara sempurna selama pressing.
Yang penting, penurunan RPM-nya masih dalam batas yang bisa diterima desain mesin.
Kalau penurunannya terlalu besar, sistem bisa mengalami masalah pada performa press dan waktu pemulihan kecepatan.
Contoh Sederhana Cara Kerja Flywheel
Bayangkan mechanical press sedang melakukan proses blanking.
Sebelum punch menyentuh material, flywheel sudah berputar dan menyimpan energi.
Begitu punch masuk ke material, kebutuhan gayanya meningkat tajam. Motor tetap memasok energi, tapi flywheel ikut memberi tambahan energi lewat clutch dan crankshaft.
Setelah material terpotong, bebannya turun.
Motor lalu memasok energi untuk mengembalikan flywheel ke kondisi putaran awal.
Siklus berikutnya dimulai lagi.
Dari sudut pandang energi, prosesnya kira-kira begini:
Energi motor → penyimpanan di flywheel → pelepasan energi saat pressing → pengisian kembali energi flywheel
Itulah inti fungsi flywheel pada mechanical press.
Masalah yang Dapat Berkaitan dengan Sistem Flywheel
Kalau performa press berubah, flywheel bukan satu-satunya komponen yang harus dicurigai.
Sistem yang berkaitan perlu diperiksa secara keseluruhan.
Beberapa gejala yang perlu diperhatikan:
RPM Turun Terlalu Banyak
Kemungkinan penyebabnya bisa berkaitan dengan beban proses yang meningkat, kapasitas energi yang tidak mencukupi, slip pada sistem transmisi atau clutch, atau masalah lain di drivetrain.
Getaran Berlebihan
Flywheel yang tidak balance bisa menghasilkan gaya dinamis selama berputar.
Balancing dan kondisi bearing perlu diperiksa sesuai prosedur maintenance mesin.
Suara Tidak Normal
Suara abnormal bisa berasal dari bearing, clutch, gearbox, shaft, atau komponen lain. Jangan buru-buru menyimpulkan flywheel-nya yang rusak.
Waktu Pemulihan RPM Lama
Kalau flywheel butuh waktu lebih lama untuk kembali ke kecepatan operasi setelah pressing, periksa beban aktual, motor, transmisi, clutch, dan kondisi sistem secara menyeluruh.
Perawatan Flywheel pada Mechanical Press
Karena flywheel berputar dengan energi besar, inspeksi dan perawatannya tidak boleh dilakukan sembarangan.
Beberapa aspek yang perlu masuk preventive maintenance sesuai manual mesin:
- Kondisi bearing.
- Kondisi shaft dan keyway.
- Kondisi clutch.
- Sistem pelumasan.
- Baut dan sambungan.
- Kondisi permukaan dan struktur flywheel.
- Kecepatan operasi.
Pemeriksaan harus mengikuti prosedur keselamatan dan spesifikasi manufacturer. Komponen berputar dengan energi tinggi punya risiko serius kalau sampai gagal secara mekanis.
Jangan lakukan inspeksi atau pekerjaan pada flywheel yang masih bisa bergerak tanpa prosedur lockout/tagout dan pengamanan energi yang sesuai.
Mengapa Flywheel Penting untuk Efisiensi Mechanical Press?
Tanpa mekanisme penyimpanan energi, sistem harus dirancang untuk menghadapi variasi beban secara langsung.
Flywheel membuat suplai energi dan kebutuhan energi bisa dipisahkan secara temporal.
Motor memasok energi secara kontinu. Flywheel menyimpan sebagian energi itu. Ketika pressing butuh energi dalam waktu singkat, sebagian energi dilepaskan.
Hasilnya, sistem jadi lebih sesuai dengan karakter beban mechanical press.
Tapi efisiensi keseluruhan tetap bergantung pada desain mesin. Gesekan bearing, slip clutch, kehilangan transmisi, efisiensi motor, dan proses pembentukan, semuanya ikut memengaruhi berapa banyak energi yang akhirnya sampai ke benda kerja.
Perbedaan Flywheel pada Mechanical Press dan Flywheel pada Mesin Lain
Prinsip dasar flywheel sebenarnya tidak khusus untuk mechanical press.
Flywheel juga dipakai di berbagai mesin yang punya kebutuhan torsi atau energi yang berubah-ubah selama satu siklus.
Perbedaannya ada di karakter bebannya.
Pada mechanical press, perubahan beban sangat terkait dengan posisi ram dan tahap deformasi material. Karena itu, desain flywheel-nya harus mempertimbangkan kebutuhan energi per stroke dan profil beban prosesnya sendiri.
Ini yang membuat flywheel jadi bagian penting dari keseluruhan desain power transmission press.
Penutup
Flywheel atau roda gila pada mechanical press bekerja sebagai penyimpan energi kinetik yang membantu memenuhi kebutuhan energi tinggi selama proses pressing.
Motor menyediakan energi secara relatif kontinu, sementara flywheel menyimpan sebagian energi itu dan melepaskannya ketika beban press meningkat.
Energi yang tersimpan bisa dihitung secara dasar pakai:
E = ½ Iω²
Besarnya energi bergantung pada momen inersia dan kecepatan putar flywheel. Saat proses pressing butuh energi besar, RPM flywheel bisa turun karena sebagian energi rotasinya dipakai. Setelah beban selesai, motor kembali memulihkan kecepatan flywheel.
Jadi flywheel bukan sekadar komponen tambahan pada mechanical press. Ia bagian dari sistem manajemen energi mekanis yang menjembatani perbedaan antara daya yang bisa diberikan motor secara kontinu dan kebutuhan energi yang muncul secara periodik selama satu stroke.
Dalam desain maupun troubleshooting mechanical press, flywheel sebaiknya dilihat bersama motor, clutch, crankshaft, transmisi, tooling, dan karakter beban. Dengan memahami hubungan antarbagian itu, perubahan RPM, getaran, atau performa pressing bisa dianalisis berdasarkan mekanisme yang sebenarnya, bukan sekadar ganti komponen secara coba-coba.
