Standar Unified Thread menetapkan bentuk dan penamaan ulir yang digunakan di Amerika Serikat dan Kanada. Ulir standar Unified ini memiliki sudut profil 60°, sama seperti ulir metrik ISO yang digunakan secara global.
Perbedaannya, dimensi karakteristik untuk ulir Unified menggunakan satuan inci, bukan milimeter. Saat ini, standar UTS berada di bawah otoritas ASME/ANSI di Amerika Serikat.
Apa itu Ulir UNC
Unified Coarse Thread atau Satuan Ulir UNC adalah tipe ulir dengan pitch yang lebih besar—artinya jumlah ulir per inci lebih sedikit dibanding ulir UNF. Jenis ulir ini sering digunakan di bidang konstruksi, permesinan, dan otomotif karena menawarkan kekuatan sambungan yang baik serta pemasangan yang relatif mudah. Desainnya memang dibuat agar proses perakitan efisien dan koneksi tetap kokoh di berbagai aplikasi industri.
Thread ulir UNC memang banyak dipakai di sektor konstruksi, otomotif, dan manufaktur—intinya sih di area yang butuh sambungan kuat dan tahan lama. Penggunaannya jadi favorit karena dikenal sanggup bertahan di bawah tekanan tinggi, plus proses pemasangannya relatif cepat dan aman.
Pitch ulir UNC yang lebih kasar memberikan keunggulan tersendiri dari sisi kekuatan dan ketahanan, terutama di lingkungan kerja dengan tekanan tinggi. Desain ulir seperti ini memungkinkan beban besar bisa ditangani dengan baik, dan risiko ulir terkelupas atau patah juga jauh lebih minim. Makanya, thread ulir tipe ini sering banget diandalkan untuk aplikasi berat semacam konstruksi dan perakitan mesin.
Selain itu, pitch yang kasar bikin proses pemasangan jadi lebih efisien—nggak perlu waktu lama buat mengunci sambungan. Di lingkungan kerja yang menuntut kecepatan dan efisiensi, fitur ini jelas jadi nilai tambah yang signifikan.
Baca Juga : Tabel Ukuran Drat Inchi ke mm (Milimeter)

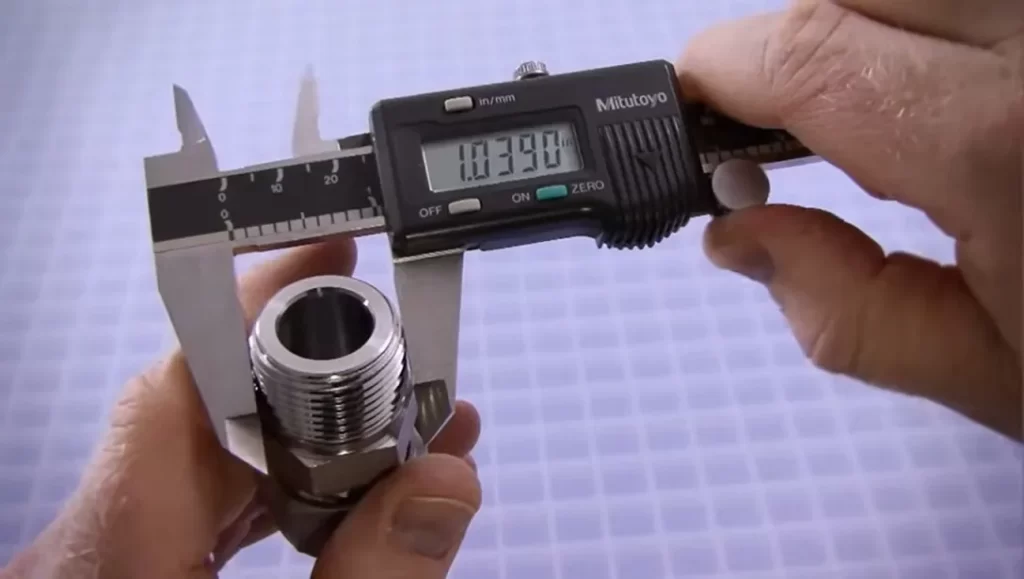

Tabel Ulir UNC
Dibawah ini adalah tabel ulir UNC yang harus kamu tahu :
| Major Diameter (in) | Threads per inch (tpi) | Major Diameter | Ukuran Bor (mm) | Pitch | |
| (in) | (mm) | (mm) | |||
| #1 – 64 | 64 | 0.073 | 1.854 | 1.5 | 0.397 |
| #2 – 56 | 56 | 0.086 | 2.184 | 1.8 | 0.453 |
| #3 – 48 | 48 | 0.099 | 2.515 | 2.1 | 0.529 |
| #4 – 40 | 40 | 0.112 | 2.845 | 2.35 | 0.635 |
| #5 – 40 | 40 | 0.125 | 3.175 | 2.65 | 0.635 |
| #6 – 32 | 32 | 0.138 | 3.505 | 2.85 | 0.794 |
| #8 – 32 | 32 | 0.164 | 4.166 | 3.5 | 0.794 |
| #10 – 24 | 24 | 0.19 | 4.826 | 4 | 1.058 |
| #12 – 24 | 24 | 0.216 | 5.486 | 4.65 | 1.058 |
| 1/4″ – 20 | 20 | 0.25 | 6.35 | 5.35 | 1.27 |
| 5/16″ – 18 | 18 | 0.313 | 7.938 | 6.8 | 1.411 |
| 3/8″ – 16 | 16 | 0.375 | 9.525 | 8.25 | 1.587 |
| 7/16″ – 14 | 14 | 0.438 | 11.112 | 9.65 | 1.814 |
| 1/2″ – 13 | 13 | 0.5 | 12.7 | 11.15 | 1.954 |
| 9/16″ – 12 | 12 | 0.563 | 14.288 | 12.6 | 2.117 |
| 5/8″ – 11 | 11 | 0.625 | 15.875 | 14.05 | 2.309 |
| 3/4″ – 10 | 10 | 0.75 | 19.05 | 17 | 2.54 |
| 7/8″ – 9 | 9 | 0.875 | 22.225 | 20 | 2.822 |
| 1″ – 8 | 8 | 1 | 25.4 | 22.85 | 3.175 |
| 1 1/8″ – 7 | 7 | 1.125 | 28.575 | 25.65 | 3.628 |
| 1 1/4″ – 7 | 7 | 1.25 | 31.75 | 28.85 | 3.628 |
| 1 3/8″ – 6 | 6 | 1.375 | 34.925 | 31.55 | 4.233 |
| 1 1/2″ – 6 | 6 | 1.5 | 38.1 | 34.7 | 4.233 |
| 1 3/4″ – 5 | 5 | 1.75 | 44.45 | 40.4 | 5.08 |
| 2″ – 4 1/2 | 4 1/2 | 2 | 50.8 | 46.3 | 5.644 |
| 2 1/4″ – 4 1/2 | 4 1/2 | 2.25 | 57.15 | 52.65 | 5.644 |
| 2 1/2″ – 4 | 4 | 2.5 | 63.5 | 58.5 | 6.35 |
| 2 3/4″ – 4 | 4 | 2.75 | 69.85 | 64.75 | 6.35 |
| 3″ – 4 | 4 | 3 | 76.2 | 71.1 | 6.35 |
| 3 1/4″ – 4 | 4 | 3.25 | 82.55 | 77.45 | 6.35 |
| 3 1/2″ – 4 | 4 | 3.5 | 88.9 | 83.8 | 6.35 |
| 3 3/4″ – 4 | 4 | 3.75 | 95.25 | 90.15 | 6.35 |
| 4″ – 4 | 4 | 4 | 101.6 | 96.5 | 6.35 |
Pitch adalah jarak antara alur ulir dan biasanya digunakan pada produk berukuran inci dan ditetapkan sebagai ulir per inci. Lead adalah perjalanan linier yang dilakukan mur per satu putaran ulir atau baut. Pitch dan lead adalah sama.
Bagi anda yang membutuhkan jasa machining, silahkan hubungi kami Jasa Machining CV. Teknik Jaya Component ahli dalam pemesinan, siap support kebutuhan anda !. Nah, Sekian artikel mengenai tabel ulir UNC adalah. Simak artikel lainnya di https://teknikjaya.co.id/category/mesin-dan-machining/.
