Buat teman-teman yang kerja di dunia listrik, kalian pasti paham, ya, transformator itu benar-benar pusatnya sistem. Coba bayangin aja, kalau tiba-tiba trafo mahal kita rusak parah, pasti bikin pusing, bukan cuma soal duit, tapi juga operasional bisa kacau.
Di sini, kita membahas pahlawan tak terduga dalam perlindungan sistem, Resistor Pentanahan Netral (NGR). Memang sih, topik kayak gini kedengarannya teknis banget dan agak kaku. Tapi jangan salah, peran alat ini benar-benar krusial. Saya yakin, setelah baca penjelasan ini, kalian nggak bakal lagi anggap resistor ini cuma seutas kawat. Dia tuh lebih kayak polisi lalu lintas yang super cerdas buat ngatur arus gangguan.
NGR: Si Pembatas Arus yang Ramah Lingkungan (Listrik)

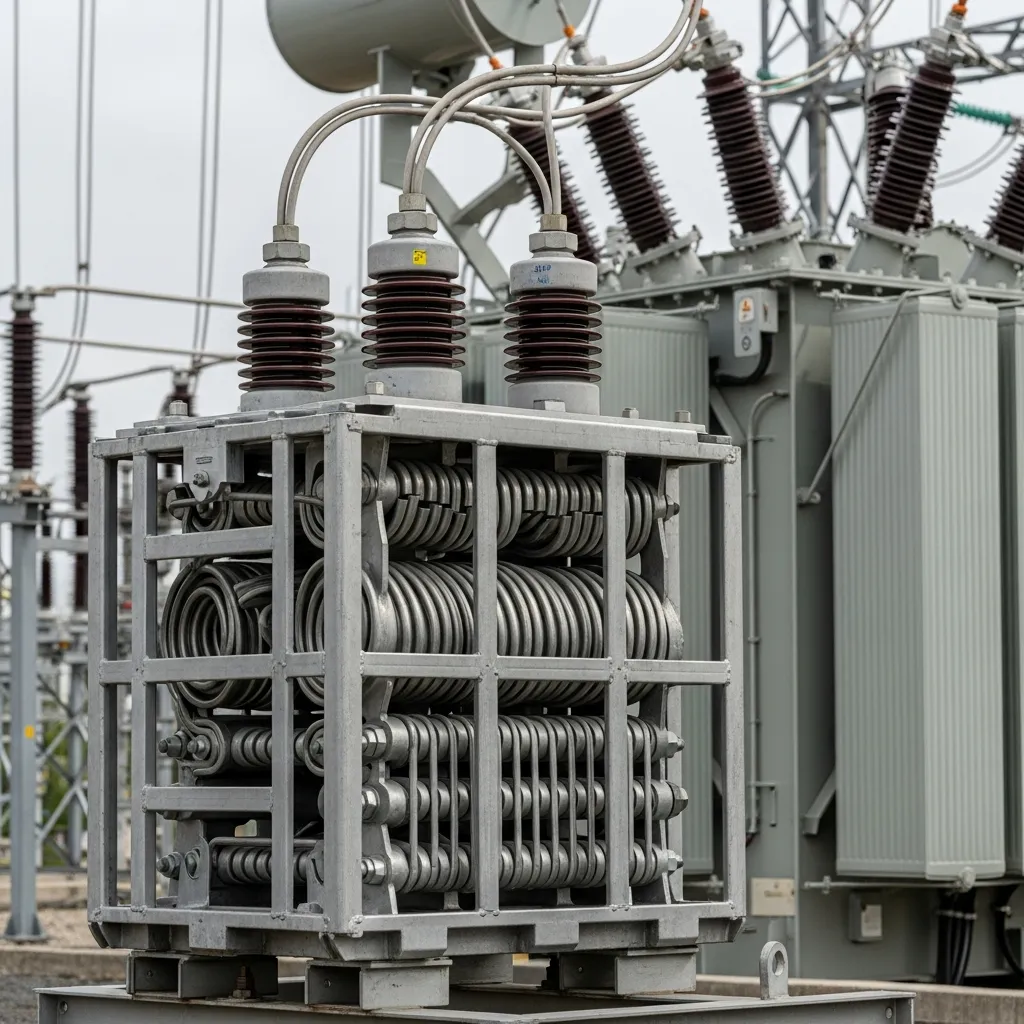

Jadi, apa itu NGR? Intinya, NGR itu resistor yang dipasang di antara titik netral trafo atau generator sama tanah, disusun seri. Fungsinya satu: membatasi arus gangguan tanah supaya nggak balik liar ke sistem.
Tanpa NGR, jika terjadi kesalahan tanah fase tunggal, yang merupakan kejadian paling umum, arus yang mengalir dapat mencapai ribuan ampere. Itu seperti membiarkan arus listrik mengalir tanpa kendali. Arus seperti itu akan menyebabkan kerusakan termal dan mekanis yang parah pada lilitan transformator, kabel, dan peralatan lainnya. NGR ibarat rem darurat yang Anda injak ketika mobil melaju terlalu cepat.
Mengapa Sistem Grounding Perlu Dibatasi?
Banyak orang yakin kita harus segera membuang arus gangguan ke tanah. Jelas, kita ingin perlindungan yang cepat, tapi jangan lupa soal kerusakan. Sistem dengan sambungan tanah yang baik memang bereaksi cepat, tapi efeknya bisa brutal—peralatan kita sendiri yang jadi korban.
Saya dengan jelas ingat ketika pertama kali melihat perhitungan arus gangguan tanpa NGR; angka-angkanya sangat mencengangkan. Begitu besar dan merusak! Dengan NGR, kita mengendalikan arus tersebut ke level yang aman, biasanya di bawah 400A, sehingga perangkat perlindungan (relay) masih bisa beroperasi, dan kerusakan pada transformator minimal.
baca juga : Mengenal Arti Spaneng
Fungsi Vital Neutral Grounding Resistor
NGR memainkan beberapa peran penting dalam menjaga kesehatan sistem kelistrikan Anda:
- Mengurangi Kerusakan Termal: NGR membatasi energi yang dilepaskan di titik gangguan, mencegah kawat belitan transformator atau konduktor mencapai suhu kritis yang menyebabkan peleburan.
- Mengontrol Kenaikan Tegangan Transien: Resistor ini menekan lonjakan tegangan transien yang bisa merusak isolasi peralatan selama dan setelah terjadinya gangguan.
- Dengan membatasi arus pada nilai yang jelas dan terukur, kita bikin kerja relay proteksi jadi lebih mudah. Relay cukup mendeteksi arus kecil yang lewat NGR, bukan arus besar yang tiba-tiba muncul dan bikin pusing.
- Selain itu, arus gangguan yang tinggi bisa bikin belitan trafo kena gaya elektro-dinamis luar biasa—itu kerusakan mekanis yang nggak main-main.
- Mencegah Kerusakan Mekanis: Arus gangguan yang tinggi menghasilkan gaya elektro-dinamis yang luar biasa pada belitan trafo. NGR memastikan gaya ini tetap berada dalam batas toleransi desain transformator.
Memilih Tipe Grounding: Latar Belakang Desain Sistem
Waktu merancang sistem, kita harus pilih: mau pakai pentanahan impedansi tinggi (High Resistance Grounding) atau rendah (Low Resistance Grounding)? Pilihan ini balik lagi ke kebutuhan operasional dan pentingnya kontinuitas daya.
Menurut pengalaman saya, banyak industri di Indonesia memilih metode pentanahan resistansi rendah pada trafo daya utama. Mengapa? Karena metode ini memberikan keseimbangan antara pembatasan arus dan kemudahan deteksi gangguan.
- Low Resistance Grounding (LRG): Dirancang untuk membatasi arus gangguan, biasanya antara 50A hingga 400A. Tujuan utamanya adalah membersihkan gangguan secepat mungkin (tripping sistem) sambil meminimalkan kerusakan. Ini pilihan umum untuk jaringan distribusi.
- High Resistance Grounding (HRG): Membatasi arus ke level yang sangat rendah (misalnya 5A-25A). Intinya, kita pengen operasi tetap jalan. Sistem seperti ini sering dipakai di industri yang nggak boleh berhenti, karena dengan begitu, teknisi masih bisa cari dan atasi gangguan tanpa harus matikan listrik langsung.
Opini Pribadi: NGR Bukan Sekadar Resistor Biasa
Banyak yang masih berpikir bahwa NGR adalah komponen yang bisa kita pilih sesuka hati, seolah-olah Anda memilih merek kopi di supermarket. Itu, tentu saja, sangat salah. Menentukan nilai ohm dan daya NGR nggak bisa asal-asalan. Harus ada perhitungan detail—lihat impedansi trafo, kapasitansi sistem, dan waktu pemutusan yang diinginkan.
Saya selalu bilang ke para insinyur desain: jangan pelit buat komponen ini. NGR yang bagus itu jaminan sistem proteksi Anda bisa diandalkan saat benar-benar dibutuhkan. Sedikit investasi buat NGR bisa nyelametin Anda dari biaya perbaikan trafo yang bisa sampai miliaran rupiah.
NGR itu tugas utamanya jelas—supaya sistem Anda tetap terkendali. Dia yang jaga pintu, memastikan cuma arus yang diizinkan yang masuk ke tanah, biar aset Anda nggak rusak gara-gara arus gangguan yang nggak perlu. Jangan lupa rutin cek panas NGR Anda. Percaya deh, alat ini kerja keras tiap ada gangguan!
