Toleransi Standar ISO 2768, Kamu udh Paham ?

5/5 - (1 vote)

Toleransi Standar ISO Dalam Pengukuran adalah contoh perkembangan yang amat pesat. Hingga sekarang ada banyak teknologi bisa digunakan untuk mengukur berbagai benda. Tetapi, saat ini teknologi sudah berkembang cepat, sehingga dalam mendalami toleransi standar ISO sendiri bisa diakses cepat dan mudah.

ISO menjadi nilai sebuah ukuran yang berdasarkan pada nilai limit dan sesuaian. Sehingga dari sisi persyaratan fungsional bisa didapatkan hingga ada beberapa standar penilaian ISO harus Anda pahami.

Toleransi standar ISO sendiri masih sering diakses dengan pengukuran di semua skala. Untuk itulah dasar satuan toleransi ini menjadi perhatian penting. Hingga ada beberapa jenis toleransi ukuran yang bisa dibedakan sesuai tujuan ataupun metode perhitungannya. Nilai toleransi sendiri dianggap perlu hingga akhirnya ada banyak prosedur yang harus dilakukan hingga menghasilkan nilai pengukuran secara tepat.

Apa itu Toleransi ISO 2768

Membuat komponen logam dan plastik dalam jumlah besar memang sulit tapi lebih sulit lagi jika ingin mempertahankan kualitas yang sama di setiap produk. Mencapai dimensi yang sama di setiap item dalam proses produksi memang jarang berhasil karena variabilitas yang muncul.

ISO 2768 ada untuk membantu para insinyur dan teknisi dalam mengawasi kualitas komponen. Standar ini menentukan batas toleransi yang jelas sehingga para insinyur dapat mengetahui apa yang diizinkan dan apa yang tidak. Dengan demikian komponen tetap berfungsi dengan baik dan dapat digunakan meskipun ada sedikit kesalahan.

Berikut adalah pembahasan yang lebih spesifik tentang ISO 2768 di mana kita akan membahas bagaimana standar ini memudahkan proses desain dan produksi. Silakan lanjutkan membaca untuk informasi lebih rinci.

Toleransi ISO 2768 Jenis 1

ISO 2768-1 pada dasarnya mempermudah penandaan pada gambar teknik. Standar ini membagi toleransi umum jadi empat kelas utama:

f : Halus
m : Sedang
c : Kasar
v : Sangat Kasar

Standar ini diterapkan pada dimensi linier dan sudut—meliputi ukuran internal, eksternal, radius, diameter, ketinggian alur, bahkan ukuran langkah. Umumnya, standar ini digunakan untuk komponen hasil proses penghilangan logam, tapi juga bisa dipakai untuk bagian yang dibuat lewat fabrikasi lembaran logam.

Biasanya, drafter langsung menuliskan “ISO 2768-m” pada title block gambar tekniknya, supaya toleransi umumnya dianggap mengacu ke standar ini tanpa perlu dirinci satu per satu.

Tabel toleransi di dalam standar ini sudah mengakomodasi tingkat presisi yang berbeda-beda. Ada tiga tabel terkait toleransi ukuran umum yang bisa dijadikan acuan.

Singkatnya, pemilihan kelas toleransi tinggal disesuaikan dengan kebutuhan desain serta kemampuan mesin yang ada.

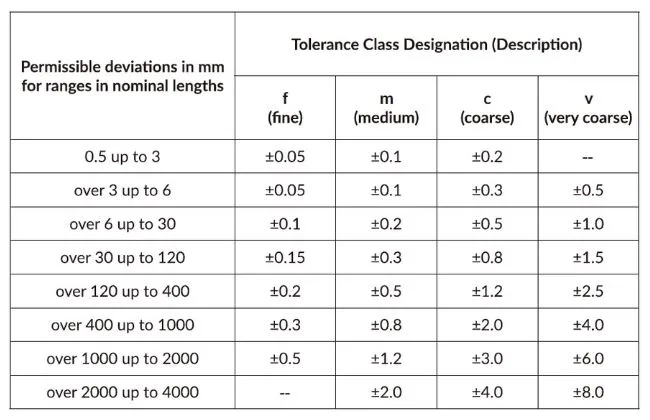

Tabel 1. Dimensi Linear dibawah ini: Drafter wajib mencantumkan ukuran nominal yang kurang dari 0,5 mm jika letaknya berdekatan dengan ukuran yang serupa. Detail sekecil ini penting untuk memastikan ketepatan gambar kerja.

Tabel 2. Jari-jari Eksternal dan Tinggi Chamfer : Drafter wajib mencantumkan ukuran nominal yang kurang dari 0,5 mm jika letaknya berdekatan dengan ukuran yang serupa.

Tabel 3. Dimensi Sudut: Pada tabel ini, standar toleransi untuk dimensi sudut dijelaskan dengan cukup spesifik. Toleransinya sendiri dinyatakan dalam satuan menit dan derajat, sesuai kebutuhan untuk pengukuran sudut.

Toleransi ISO 2768 Jenis 2

Bagian ini membahas toleransi geometris seperti kelurusan, kerataan, dan juga silindrisitas. ISO 2768-2 dirancang untuk menyederhanakan gambar teknik dengan menentukan toleransi umum dalam tiga kelas: H, K, dan L.

Standar ini umumnya berlaku pada komponen yang diproduksi melalui proses pemindahan material. Di dalamnya terdapat empat tabel yang berisi referensi terkait toleransi geometris umum, dimensi, dan informasi tambahan.

Berbeda dengan toleransi jarak bebas atau kesesuaian yang memakai kode angka dan huruf, sistem di ISO 2768-2 menggunakan pengelompokan berdasarkan kelas. Sama seperti ISO 2768-1, Bagian 2 juga mengatur rentang dan deviasi nominal, tetapi pendekatan untuk mendefinisikan deviasi di sini memang berbeda.

Tabel 4. Tabel ini untuk cek kelurusan & kerataan—Tidak bisa sembarangan.

Tabel 5. Toleransi Umum pada Ketegaklurusan. Ketegaklurusan diukur dalam satuan jarak, misalnya milimeter atau inci. Standar toleransinya biasanya sudah ditetapkan dan dirangkum seperti di bawah ini.

Tabel 6. Toleransi Umum pada Simetri. Tabel ini menampilkan karakteristik geometris Simetri, beserta batas deviasi yang diperbolehkan untuk beberapa fitur yang bisa saja seragam di seluruh permukaan.

Tabel 7. Toleransi Umum pada Run-Out Melingkar. Jadi, ini batas toleransi variasi maksimum yang diperbolehkan pada permukaan ketika bagian tersebut diputar mengelilingi sumbunya. Intinya, selama bagian itu berotasi pada sumbu, permukaannya nggak boleh melenceng melebihi nilai yang sudah ditentukan.

Mendalami Toleransi Standar ISO Lebih Sederhana

Untuk Memahami lebih mudah, simak penjelasannya dibawah ini :

Toleransi Ukuran

Untuk definisi toleransi ukuran menjadi dua batas penyimpangan yang masih diperhitungkan ataupun diijinkan terutama pada semua ukuran elemen. Hal ini membuat toleransi mampu menggunakan semua perannya dalam proses produksi. Mendalami toleransi standar ISO dalam pengukuran tidaklah sulit. Hanya saja perlu adanya konsep penggunaan setiap perangkat, hingga memberi ukuran lebih tepat.

Kenapa dari perhitungan ISO selalu dianggap penting dan harus dilakukan sebagai kebutuhan vital dalam semua pengukuran. Ternyata dari sisi manfaatnya bisa dirasakan terutama dalam ketelitiannya.

Sebuah perhitungan toleransi ISO yang sering digunakan untuk banyak pengukuran sebuah ataupun banyak media. Sehingga untuk toleransi ukuran ini memiliki beberapa pembagian diantaranya toleransi standar, toleransi umum dan toleransi khusus. Dari ketiga ISO tolerance tersebut memiliki cara perhitungan berbeda. Sehingga pengguna harus mengerti bagaimana cara kerja dari setiap jenis pengukuran.

Toleransi Geometrik

Selain dari jenis toleransi ukuran, masih ada jenis perhitungan toleransi geometrik yang mana masih memberi pembatasan terhadap penyimpangan bentuk, kemudian penyimpangan sebuah elemen geometris, hingga posisi tempat. Untuk itulah tidak menutup kemungkinan bahwa toleransi geometrik ini banyak diperhitungkan sebagai pilihan terbaik. Sebab di dalam proses mendalami toleransi standar ISO dalam pengukuran semua bidang.

Pada dasarnya jenis toleransi geometrik ini memberi kesempatan dalam perluasan toleransi ukuran. Karena itu pemakaian toleransi geometrik ini kerap digunakan pada saat diperlukan untuk memberi rasa yakin terhadap ketepatan semua komponen hingga sanggup melihat seperti keunggulannya. Toleransi geometrik ini masih dikelompokkan terpisah , salah satunya ketersediaan perhitungan luas dalam lingkaran, luas dua lingkaran, ruang antara dua silinder dan masih banyak lainnya.

Toleransi ISO Umum

Menjadi salah cabang dari toleransi geometrik yang saat ini masih kerap dimanfaatkan untuk menghitung semua komponen utama dari toleransi geometrik yang bisa diharapkan untuk ukuran dengan tingkat ketelitian tidak terlalu tinggi. Bahkan mendalami toleransi ISO dalam pengukuran seringkali mengalami perubahan terhadap benda berpasangan yang tidak butuh ketelitian terlalu tinggi.

Sejumlah informasi menjelaskan adanya batas penyimpangan atas dan bawah yang sama di dalam toleransi umum. Kemudian besarnya nilai toleransi masih ditentukan dari tingkat kualitas kekasaran permukaan dan ukuran dasar benda.

Proses mendalami toleransi standar ISO dalam pengukuran akan sering mengalami beberapa perubahan. Sehingga dari pokok perhitungan yang saat ini bisa dikembangkan akan lebih mudah menghasilkan nilai toleransi ISO lebih tepat. Ketelitian perhitungan dan beberapa faktor terbaik dalam mencermati hasil-hasil perhitungan akan sering memberi akses terbuka dalam memilih jenis perhitungan toleransi standar ISO lebih tepat.

Bagi anda yang membutuhkan jasa machining, silahkan hubungi kami Jasa Machining CV. Teknik Jaya Component ahli dalam pemesinan, siap support kebutuhan anda !. Nah, Sekian artikel mengenai penerapan industri hijau. Simak artikel lainnya di https://teknikjaya.co.id/category/teknik-dan-engineering/.
